第三章 保温组件及其控制电路故障维修
3.1找到保温组件及其控制电路
3.1.1找到保温组件
电饭煲的保温组件主要是起保温作用,当电饭煲中的饭煮熟后,保温组件开始工作,对锅内的食物进行保温。保温组件主要是由保温电阻丝组成,保温电阻丝放置被锡箔纸密封,具有防水和导热的功能。

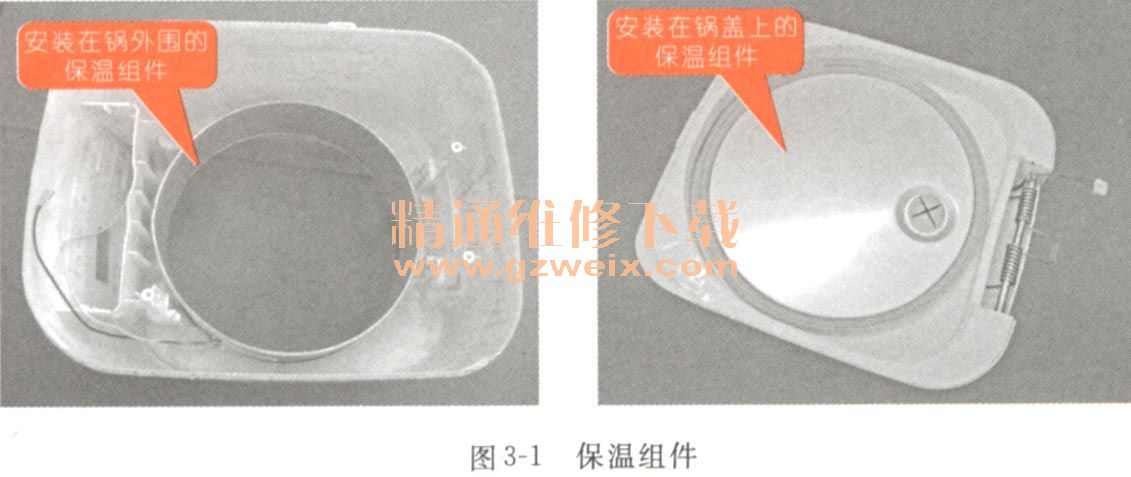

保温加热器通常安装在电饭煲的锅外围部分以及锅盖上,查找保温组件时,需将电饭煲拆卸才能找到保温组件的安装位置,如图3-1所示。
如图3-2所示为上盖保温组件的外形结构。锡箔纸将保温电阻丝密封在电饭煲上盖的护板上,与电饭煲的锅盖固定为一体,保温时,电源给保温加热器供电,它所产生的热量对电饭煲内的食物进行保温。
3.1.2找到保温控制电路

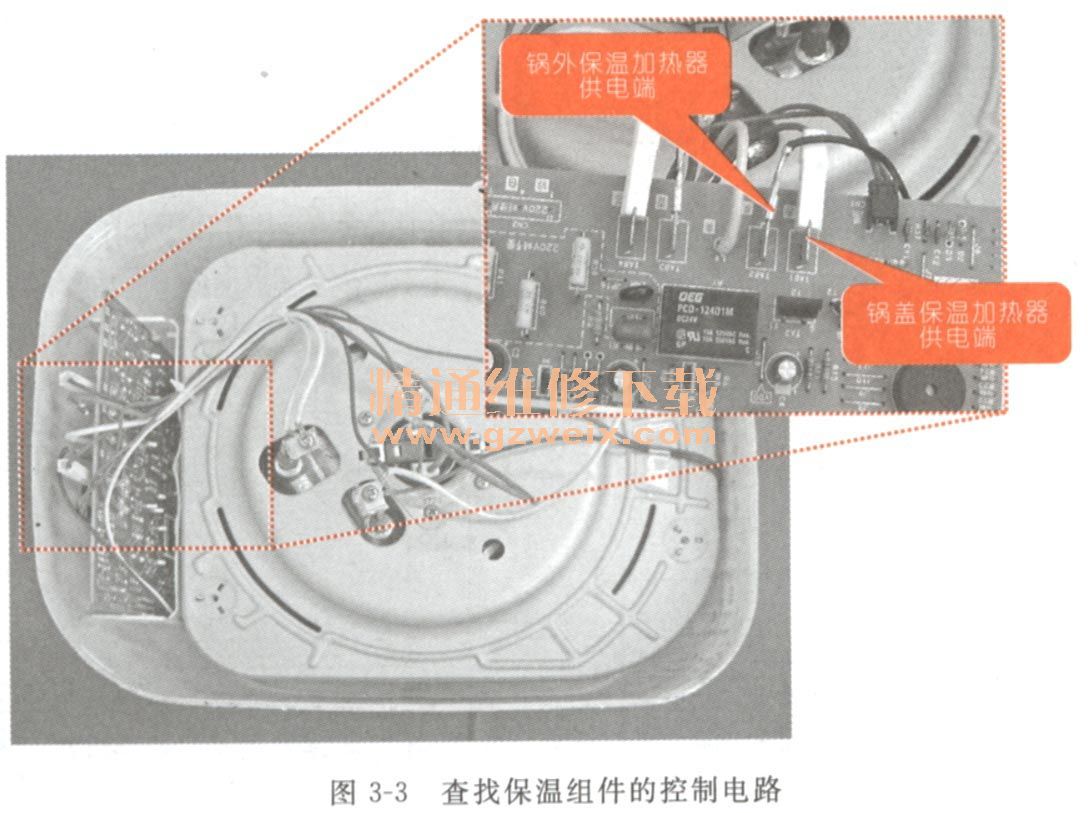

保温组件需要控制电路对其进行控制,如图3-3所示,由保温组件的连接线找到保温组件的连接电路。

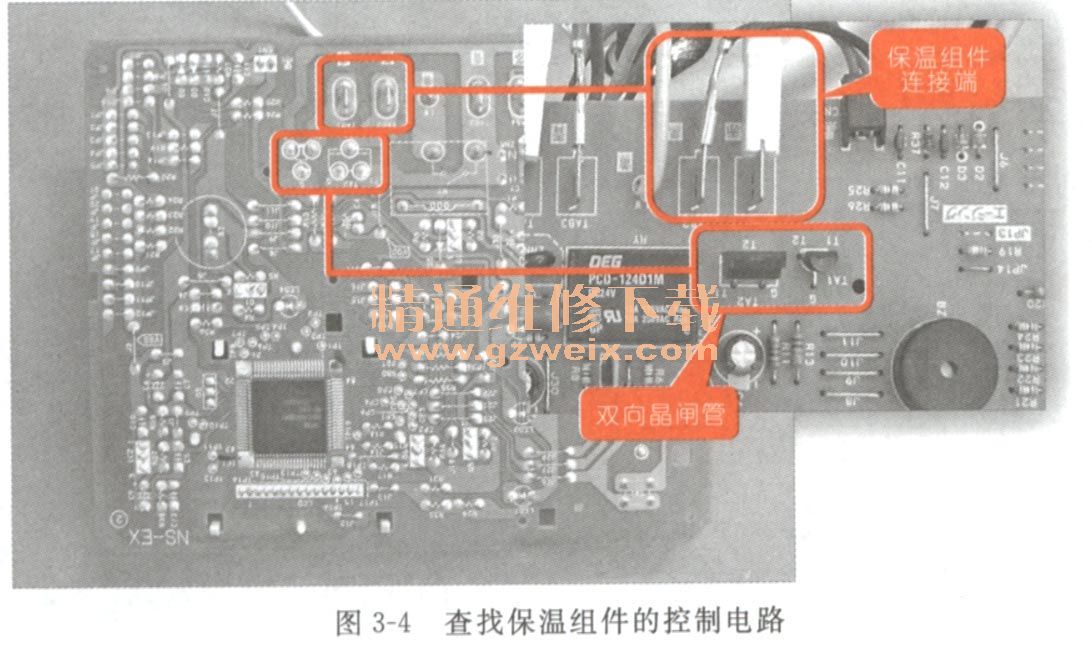

确定保温组件的连接电路后,通过保温组件的连接端查找出电路板中保温组件的控制器件,即双向晶闸管,如图3-4所示。

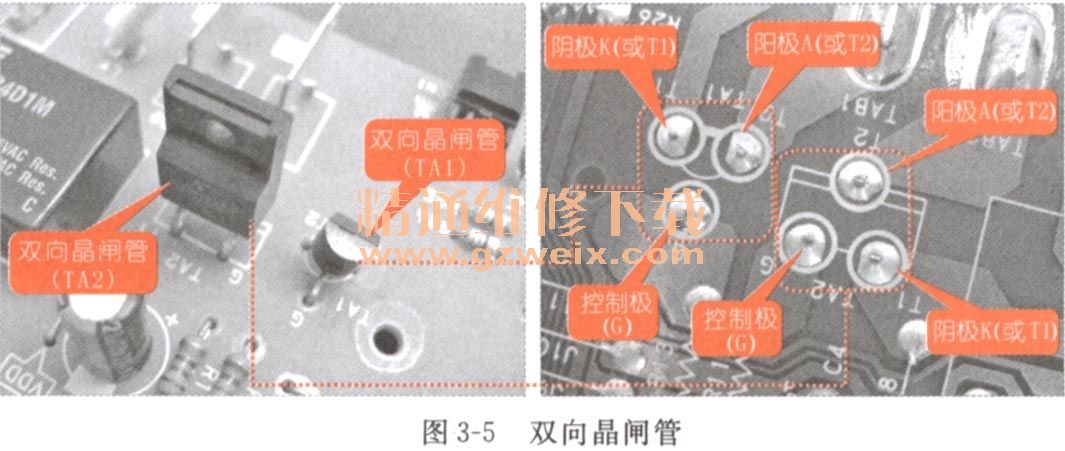

双向晶闸管也可称为双向可控硅,是一种半导体器件,在电饭煲的保温控制电路中,双向晶闸管主要作为可控开关使用,控制保温组件供电电路的通断。如图3-5所示,为双向晶闸管的实物外形及引脚功能图。

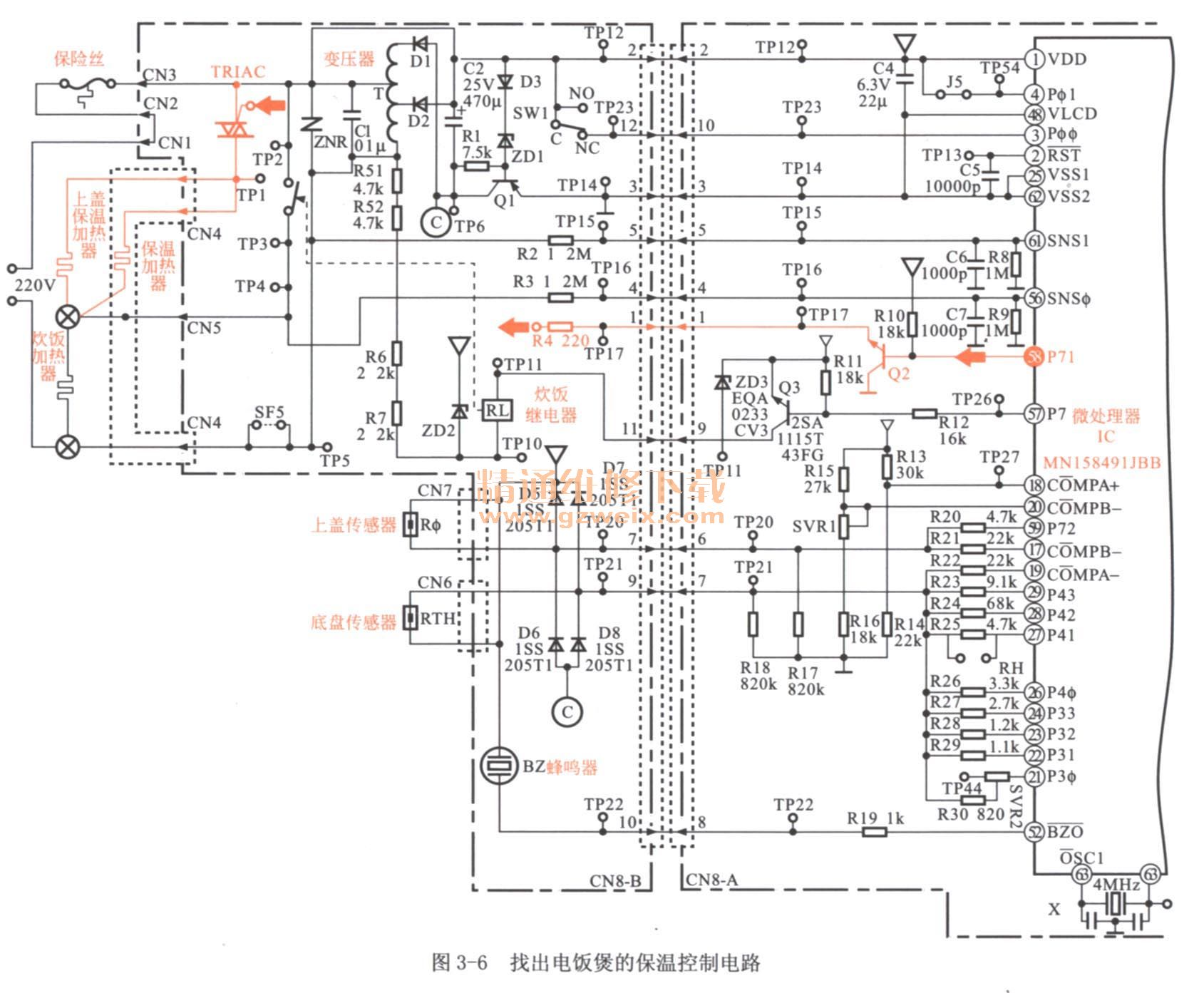

由双向晶闸管可以找到双向晶闸管的驱动电路,如图3-6所示,即找到电饭煲保温组件的控制电路。
3.2搞清保温组件及其控制电路的工作原理

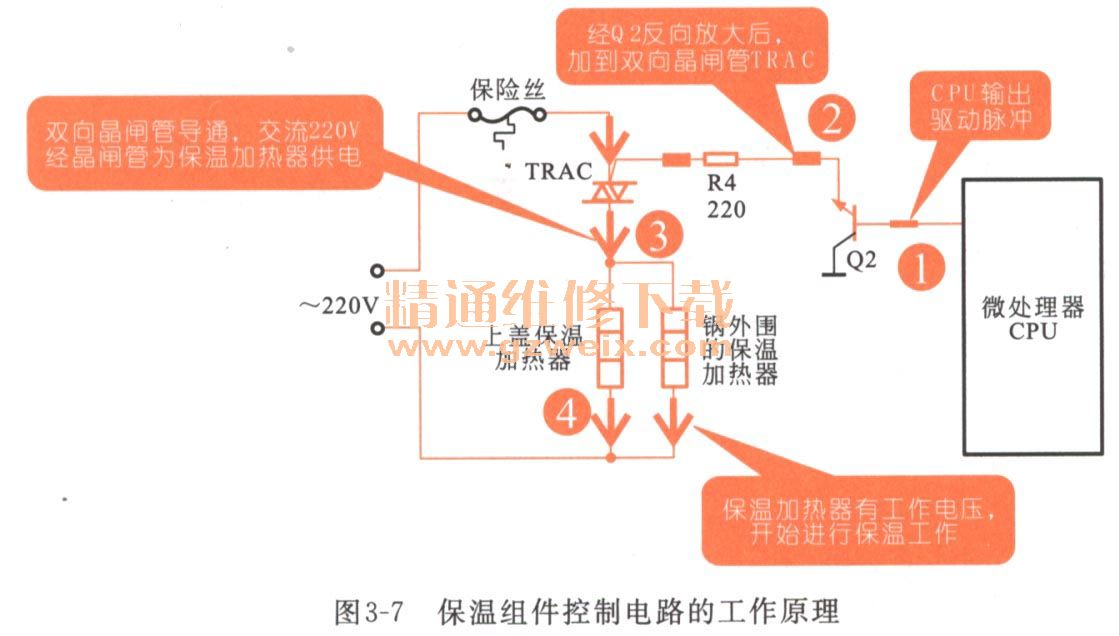

如图3-7所示,为保温组件控制电路的简易工作原理图。
1.电饭煲煮熟饭后,会自动进入到保温状态,此时,微处理器为保温组件控制电路输出驱动脉冲信号。
2.经接口电路Q2反相放大后,加到双向晶闸管TRAC的触发端,即控制极(G)。
3.双向晶闸管接收到脉冲信号后,导通。此时,交流220V经晶闸管为保温加热器供电。
4.保温加热器有工作电压后,开始加热工作。
3.3看懂保温组件及其控制电路故障检修过程
故障现象描述
电饭煲能炊熟饭,但不进入保温状态。
电路分析指导
电饭煲饭熟后,能自动停止加热,不进入保温状态,说明该电饭煲的控制电路微处理器芯片工作基本正常,检测时,主要检测电饭煲的保温组件及其控制电路。
电路检修指导
电饭煲不保温故障,通常是由于电饭煲的保温组件的控制电路出现故障,保温的故障。在检修的过程中,主要检测双向晶闸管是否被击穿损坏。

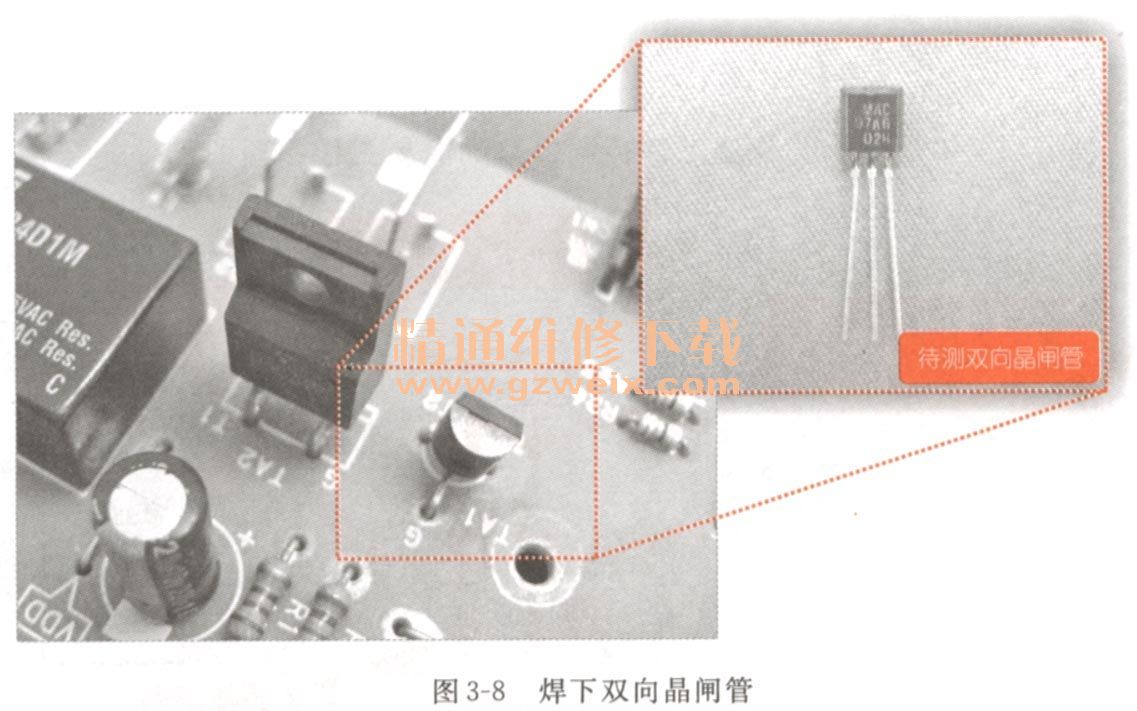

(1)检测双向晶闸管时,为了确保检测的准确性,应将双向晶闸管焊下,测,如图3-8所示。

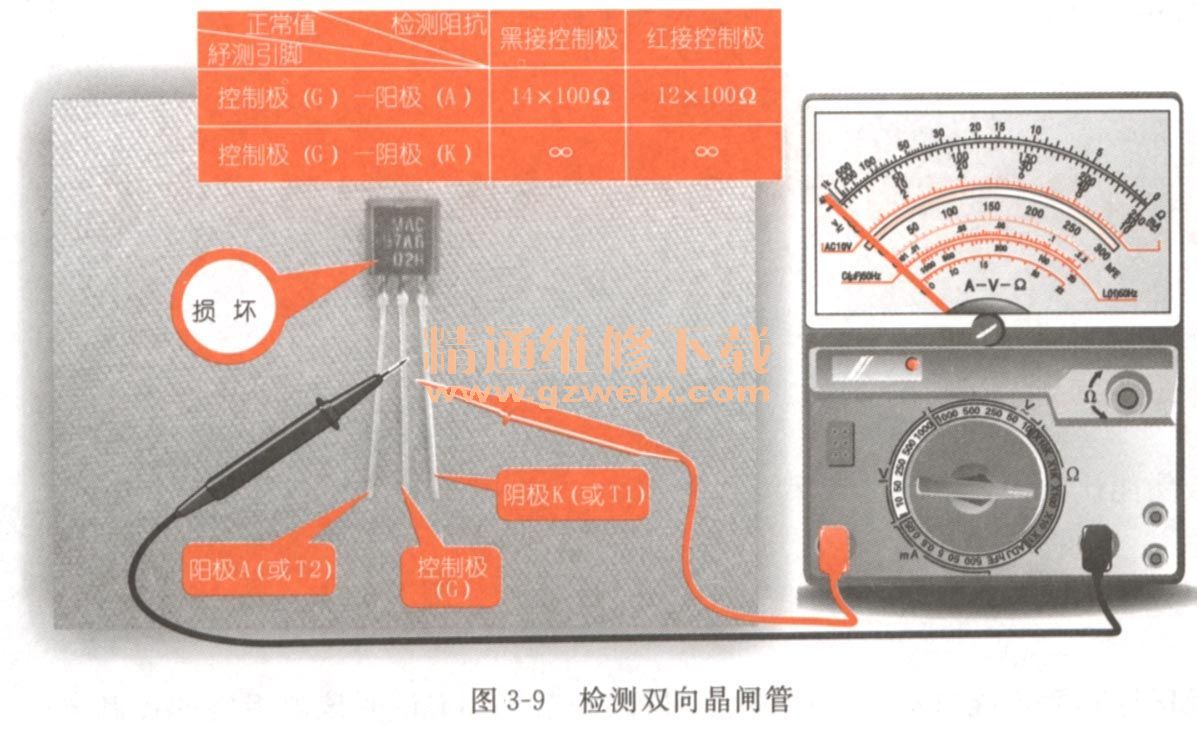

(2)由双向晶闸管的引脚标识可知,待测双向晶闸管的引脚功能。检测时,使用万用表检测控制极 (G)分别与阳极A(或T2)和阴极K(或T1)之间的阻值,如图3-9所示。
(3)经检测发现,检测双向晶闸管的控制极(G)与阴极K(或T1)之间的阻值时,测得阻值为∞。根据此结果可以判断为该双向晶闸管已经损坏,需将其进行更换。
(4)将双向晶闸管更换后,电饭煲通电检查,当煮熟饭后,电饭煲的保温组件工作正常,此时,表明故障排除。
