为了让初学者更容易掌握维修技能，本教程采用图文的形式来讲解。

    第一章 空调器室内／外机的基本维修技能

    空调器是空气调节器的简称，用于对空气进行各种调节如冷却、加热、过滤、除湿等，以达到调节空气温度、湿度、洁净度及气流速度。空调器的制冷能力以制冷量（即单位时间内从封闭的房间除去的热量）表示，单位为W（瓦特）。

空调器按结构分类如下：

空调器型号命名方法如下：

    在实际动手维修空调器之前，我们先来了解一下空调器的理论知识，空调器的种类虽然有多种，但基本结构是相同的，均由压缩机、室外热交换器（通常称冷凝器）、室内热交换器（通常称蒸发器）、毛细管、截止阀、电气控制器件等组成。热泵空调器还装置有四通换向阀、单向阀、辅助毛细管。下面以最受欢迎、普及率最高的分体机壁挂空调器为例介绍如图1－1所示。

    我们平时了解空调器，主要从外观及铭牌上标注的技术参数去认识，它的内部结构是怎么样的，检修需要哪些基本的技能，这里明确告诉大家，空调器70％以上的故障通过“看、听、摸”就能准确判断出来，并通过简单的维修工具就可以排除，下面仍以分体壁挂机为例，跟大家一起探秘。

1.1室内机的维修技能
    室内机一般安装在距地面1. 7～2. 2m，距侧墙面0. 25m以上，距屋顶0. 15m以上。室内机应保持水平且底部高于过墙孔，否则室内机会出现漏水现象。
（1）掀开室内机进风格栅
    室内机正前方是进风格栅，也是室内机的外壳，室内空气由此被吸入。按压室内机左右侧的“打开”处，掀开进风格栅，就会看到空气过滤网、开关键、显示屏和遥控器接收窗等，同时还可以看到进风格栅里侧的室内机接线图，如图1－2所示。

    ①空气过滤网简称过滤网，用于过滤除尘，防止灰尘进入空调器，影响制冷（热）
效果。
    ②导风板又称摆风板，用于关闭和打开室内机的出风口。关机后导风板关闭出风口。空调器运行时导风板自动打开出风口，以排出被室内机制冷（热）后的空气。
    ③显示屏用于显示空调器的工作状态或故障代码。
    ④遥控接收窗里侧设置有遥控接收器，用于接收和解码遥控器发出的用户指令。
⑤开关键用于对空调器输入操作指令，实现人机对话。

维修提示：
    空气过滤网应保持干净，否则会影响通风散热，引起制冷（热）差甚至不制冷（热）室内机漏水等现象。遥控接收窗脏会引起遥控不起作甩遥控距离范围变小。

（2）抽出过滤网
    捏住空气过滤网的捏手向下拉，就可抽出空气过滤网，露出室内热交换器，如图1－3所示。

    空调器制冷时，从毛细管节流后的低温低压液态制冷剂排至室内热交换器，在流经室内热交换器的过程中不断吸收室内空气的热量而气化成为低温低压的气态制冷剂，被制冷剂夺走热量的室内空气温度会降低，从而实现了制冷目的。
    空调器制热时，压缩机排出的高温高压制冷剂改为先流经室内热交换器，在对室内空气放热过程中逐渐冷凝为液态制冷剂，使室温升高，达到制热目的。

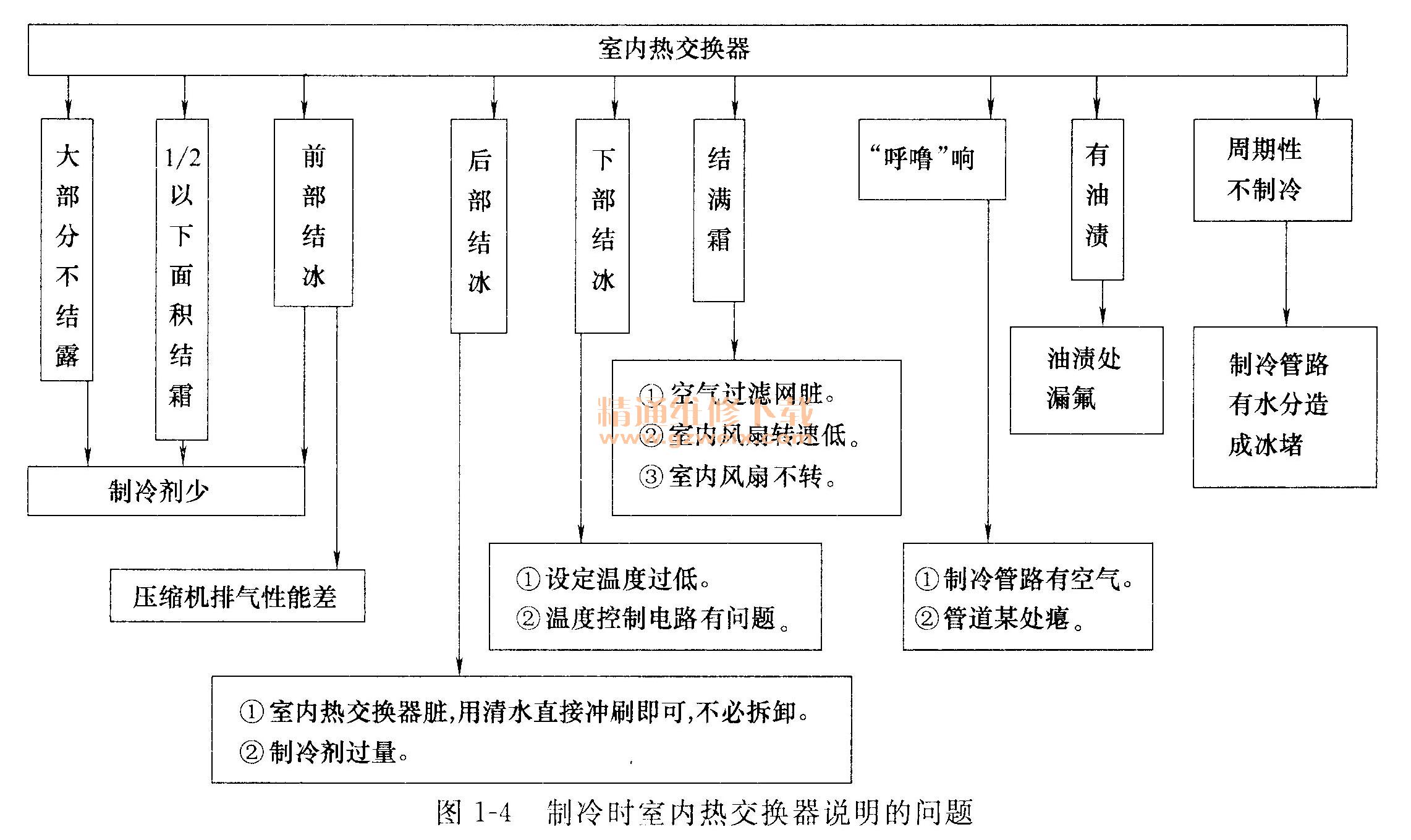

    室内热交换器在空调器制冷时用于实现制冷剂由液态到气态转换，为实现制冷剂的良性循环，设计要求制冷剂在流至室内热交换出口时正好完全蒸发气化完毕。制冷时室内热交换器说明的问题如图1－4所示。

（3）拆掉进风格栅
拆掉进风格栅所有固定螺钉→抽出导风板并调整一个角度→手抓住进风格栅下端两侧向外拉出一些→再向上推进风栅格栅，以使其顶部的固定卡子与主机脱离，此步需要注意手感，以避免塑料卡子损坏。拆一下进风格栅，就可看到室内热交器全貌、室温热敏电阻、内盘温热敏电阻、电气盒、导风电机等，如图1－5所示。

    ①室温热敏电阻用于检测室温，固定在室内热交器表面的塑料卡槽内。
    ②内盘温热敏电阻用于检测室内热交换器铜制盘管的温度，固定在室内热交换器侧端的专用铜管内。
③导风电机用于控制导风板的开闭及上下摆动速度。
维修提示：
    ①同环境温度下，室温热敏电阻、内盘温热敏两端的电阻和两端电压应相同，否则可能是其中的一个有问题。
②室内热交换器的“U”形焊口相对易漏，漏点处有油渍。

（4）拆开电路盒

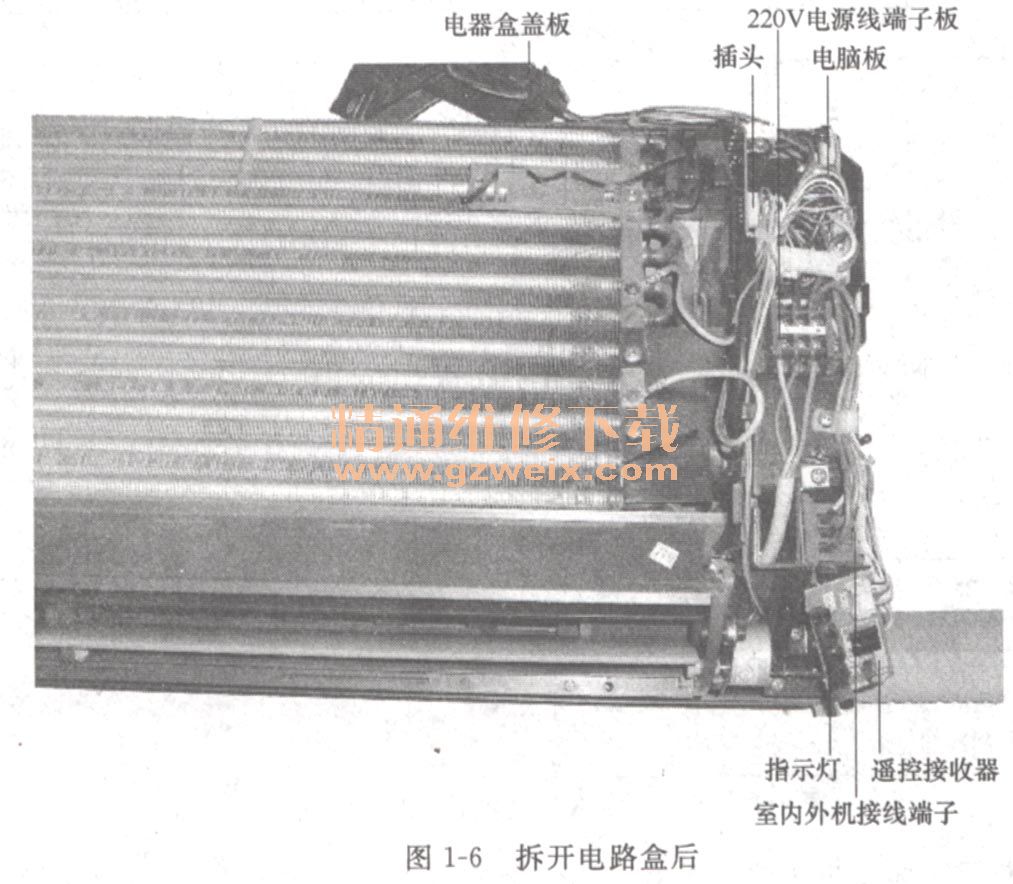

如图1－6所示，拆开电路盒，就可看到电脑板、遥控接收器、室内外连接线端子板。

维修提示：
    ①电脑板连接的各插头有异物、松动是造成接触不良的常见原因，引起的现象视插头的功能而定。
    ②测室内外接线端子的压缩机等控制线对N线之间交流电压，可判断出室外的压缩机工作电压是否正常。
    ③怀疑室内外机连接线不通时，可拆下室内外机接线端子上的所有连接线，拧在一起，然后测室外侧的室内外机连接线之间的通断，正常应均导通，否则肯定有一根开路。
（5）电脑板
    图1－7是电脑板上的易损件和测试关键点。电脑板是整机的控制核心。通电就启动工作，开始接收用户指令，当接收到开机指令时，接通相应继电器触点，启动压缩机、内外风扇电机、导风电机运转，空调器开始运转制冷。

维修提示：
    ①保险管发黑、有雾状、内部有金属珠任意一种情况肯定损坏，原因是后级器件有击穿、短路形成很大的电流，更换前需查明原因。
    ②压敏电阻烧崩、裂纹、有炭点任意一种情况肯定损坏，会造成保险管熔断。
    ③内风扇电容，电源滤波电容任意部位鼓包、漏液、引脚有异物或潮湿肯定损坏。
    ④＋ 12V（标注有7812），＋5V稳压器（标注有7805）字面左脚是输入端、中间脚是地端、右脚是输出端，要求输入端电压高于输出端电压3V以上。
    ⑤CPU是电脑板及整机的控制核心，＋ 5V电源和晶体均是它启动工作的必备条件。

（6）变压器

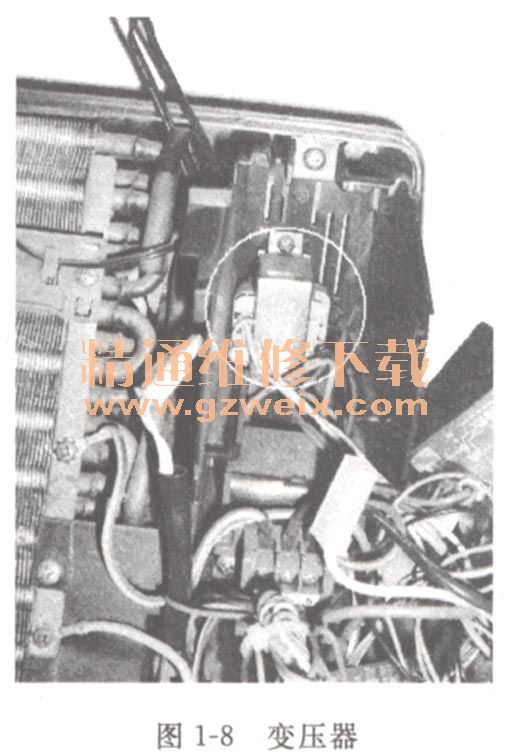

如图1－8所示，变压器用于将220VAC降压为14. 5 VAC左右，作为电脑板的工作电源。拆下电脑板移动一角度，就可看到变压器，初级引线粗线（多为红色）、次级引线细。

维修提示：
    变压器烧焦肯定损坏。初级阻值无穷大，或初级有220VAC、次级无交流电压，均可说明初级开路。
（7）内风机
    图1－9是测试内风机的方法，万用表测试内风机绕组应有一定阻值，否则为损坏。拆掉内风机盖板，就可看到内风机。

 （8）室内热交换器拆却方法
    如图1－10所示热交换器拆卸方法，收氟→拆下室内机→取下室温、内盘温热敏电阻→手册室内热交换器引出管使之与室内机垂直（册的次数不能超出3次）→拆下室热交换器固定螺丝→撬开热交换器侧端的固定卡→双手紧握热交换器移出即一些，然后连同引出管、排水管一同取出。

    拆下室内热交换器后，就会看到内风筒（又称轴流风筒）、摆风叶片、排水管等。

维修提示：
    内风筒脏会造成停机后室内机漏水，需拆下来用水冲洗，将异物清除即可；叶轮片裂损或断裂会引起异音，可试着修复。

1．2室外机的维修技能
（1）室外机外部器件
    图1－11所示室外机各部位名称。除进风口在背部（右侧端也有）、出风口在前部外，其他均在左侧端。

    ①进风口用于空气流通，要求距离墙面10cm以上。
    ②二通、三通阀用于控制室外机内制冷管道与外界的通／断。空调器出厂时二通阀、三通阀均关闭，以保存室外机充注的制冷剂。安装、维修、移机时按要求的顺序打开和关闭阀门可实现排空、收氟、放氟操作。另外，三通阀侧端的闲置管口称为维修管口，用于安装压力表等维修设备，维修时就是通过此管口检测制冷系统压力、并抽真空、加注制冷剂等。
    ③高压管又称供液管，用于室内外之间的管道连接。制冷运行被室外机热交换器散热冷凝、毛细管节流后的低压液态制冷剂，由此排出送室内热交器。通过看摸高压管口说明问题见图2－12所示。

④低压管又称回气管或气管，制冷时被室内热交换器完全蒸发气化后的低温低压气态制冷剂，由此管被室外机的压缩机吸入。看摸低压管说明的问题见图2－13所示。

 （2）拆下室外机前壳盖

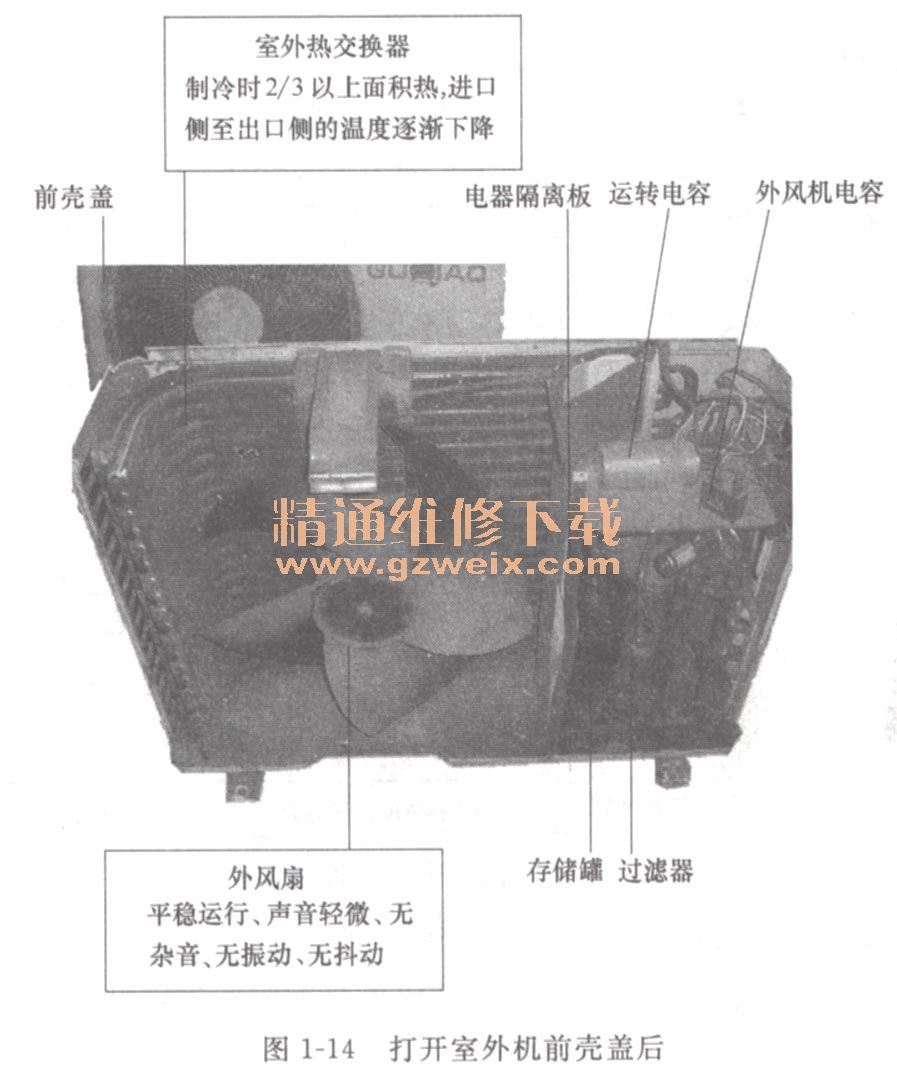

    如图1－14所示，拆卸室外机前壳所有固定螺钉，摘掉前壳，就会看到电器隔离板、室外热交换器、外风扇扇叶、外风机及电容等。

    ①电器隔离板将电气器件隔离开，防止冲刷热交换器时水溅到电气器件上。
    ②储液罐连接在压缩机的低压管（粗），存储尚未蒸发为气体的液态制冷剂，防止液态制冷剂进入压缩机，“液击”内部阀片导致损坏。
    ③过滤器滤除有形物，防止脏物进入管径很细的毛细管造成堵塞。
    ④运转电容压缩机运转条件之一。
    ⑤外风机电容外风机运转条件之一。

维修提示：
运转电容、外风扇机电容，外皮收缩、任意部位鼓包、漏液、引脚有腐蚀肯定损坏。

    ⑥室外热交换器流经制冷剂，使制冷剂携带的热（冷）量与室外空气交换。

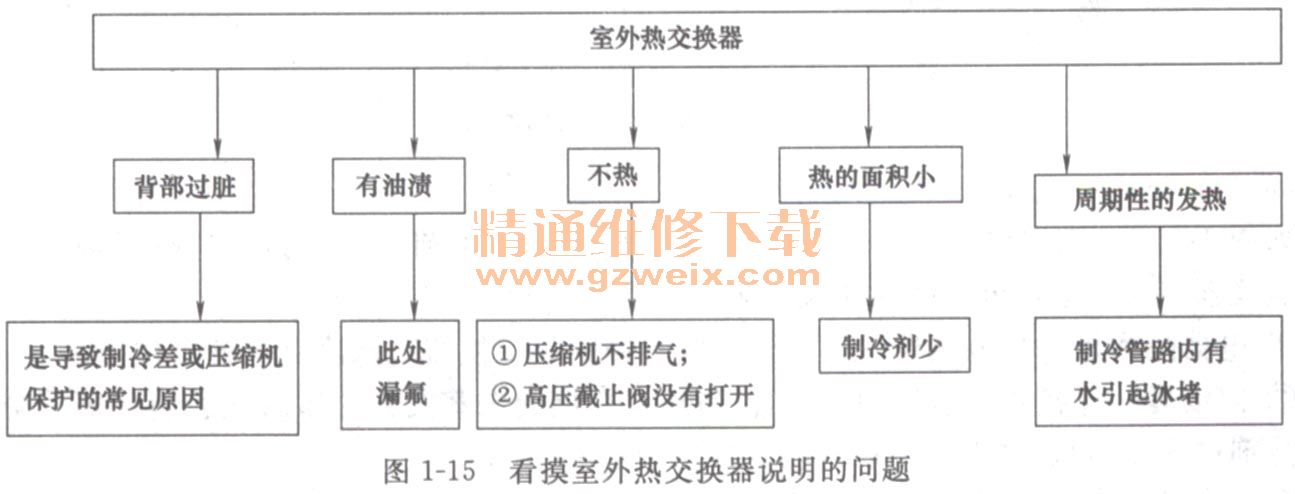

    制冷运行时，流经压缩机排出的高温高压气态制冷剂，直接送室外热交换器逐渐散热冷凝为液态。设计要求，制冷剂在流出冷凝器时正好被全部液化，因此，手摸室外热交换器大部分应发热。室外热交换器说明的问题见图1－15所示。

    制热运行时，低压低温液态制冷剂流经室外热交器，制冷剂逐渐吸热蒸发为气态。设计要求，制冷剂在流出蒸发器时正好被全部液化。

（3）拆下室外机后壳盖

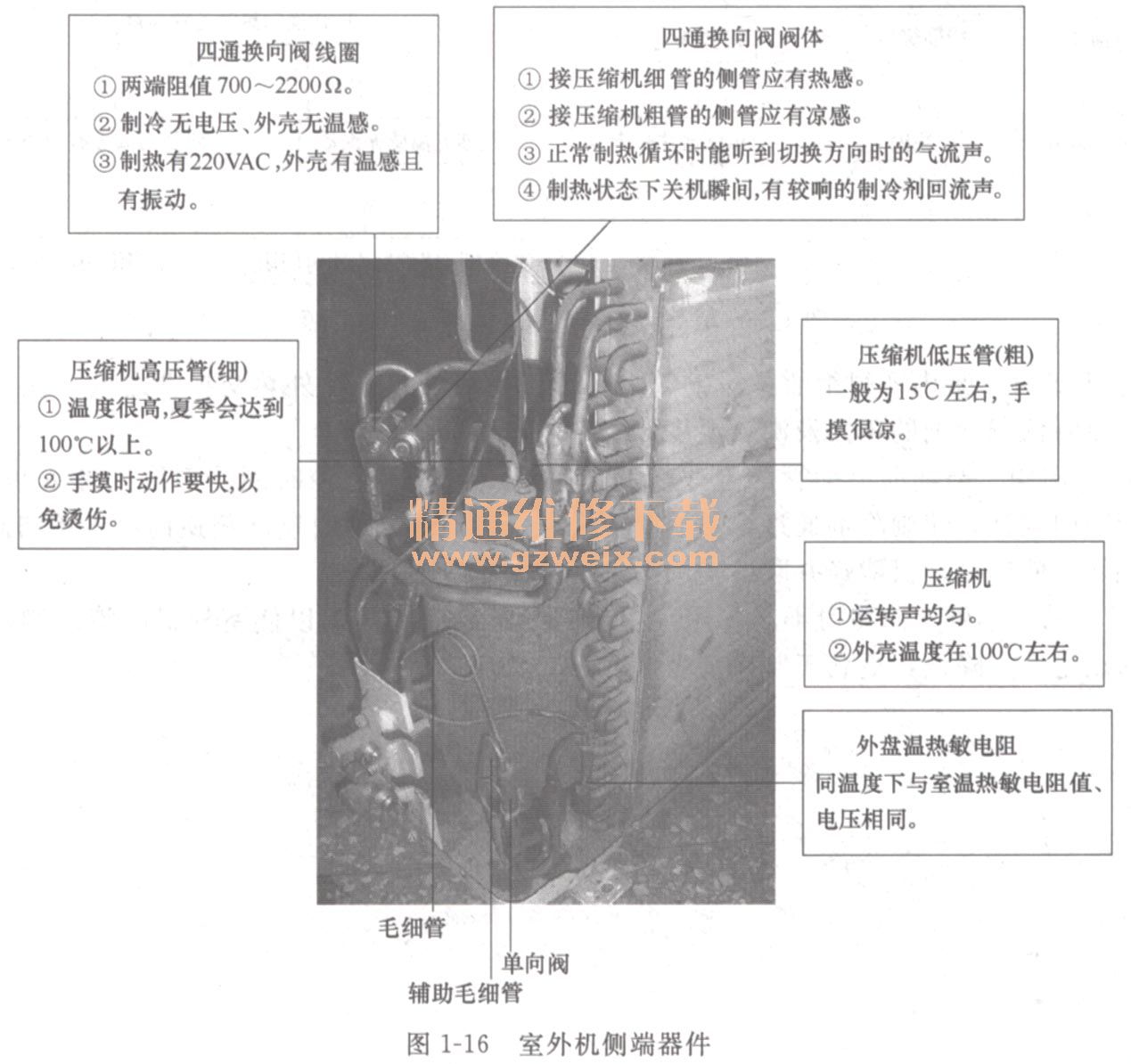

    图1－16所示，拆下室外机后壳盖后，就会看到压缩机、毛细管、四通换向阀、单向阀、辅助毛细管、外盘温热敏电阻等。

    ①压缩机由低压管口（粗）吸入气态低温低压制冷剂，压缩为高温高压气态制冷剂后由高压管口（细）排出，以实现制冷剂的循环流通及制冷剂的液态→气态转换。看摸压缩机能说明的问题如图1－17所示。

    ②四通换向阀只有热泵冷暖空调器才有（单冷机无），用于切换制冷剂在压缩机外的管道走向，使压缩机排出的高温高压制冷剂在制冷时先流经室外热交换器，在制热时先流经室内热交换器。看、听、摸四通换向阀说明的问题如图1－18所示。

    ③毛细管是内径很细的一段铜管，介于粗内径的室内、外热交换器之间，用于节流降压，以降低制冷剂的压力及沸点温度。
    ④单向阀与辅助毛细管配合改变制冷剂的节流量。制冷时制冷剂顺向流入单向阀，将内部阀门吹开，使制冷剂通过，并使辅助毛细管旁通；制热时制冷剂逆向流入单向阀，将阀门关闭，使制冷剂只能经并联的辅助毛细管通过。
    ⑤辅助毛细管制冷时不起作用，制热时参与节流工作，以使室外机的液态制冷剂压力及沸点进一步降低，更利于制冷剂吸热蒸发。
