第九章 电源供电电路故障维修
    9．1找到电源供电电路
    9．1．1找到电源供电电路板

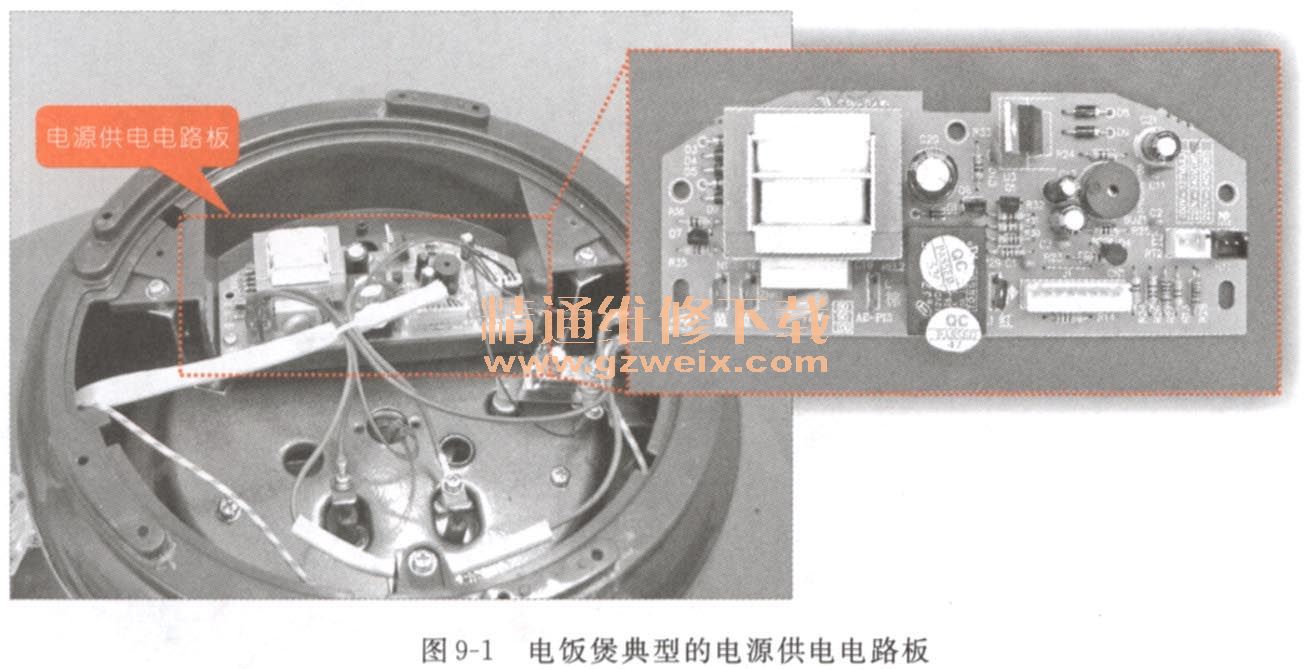

    电源供电电路是提供电饭煲工作所需要能量的电路，电源供电电路在控制电路的控制下为加热器供电，同时将交流220V电压转换成不同电压值的直流电压，为电饭煲的其他电路提供工作电压，直流＋5V、+12V、+3.2V和＋10v等，如图9-1所示，为电饭煲的典型电源供电电路板。

    在查找电源供电电路时，主要是通过电源线的连接端查找到电饭煲的电源供电电路板，如图9-2所示。

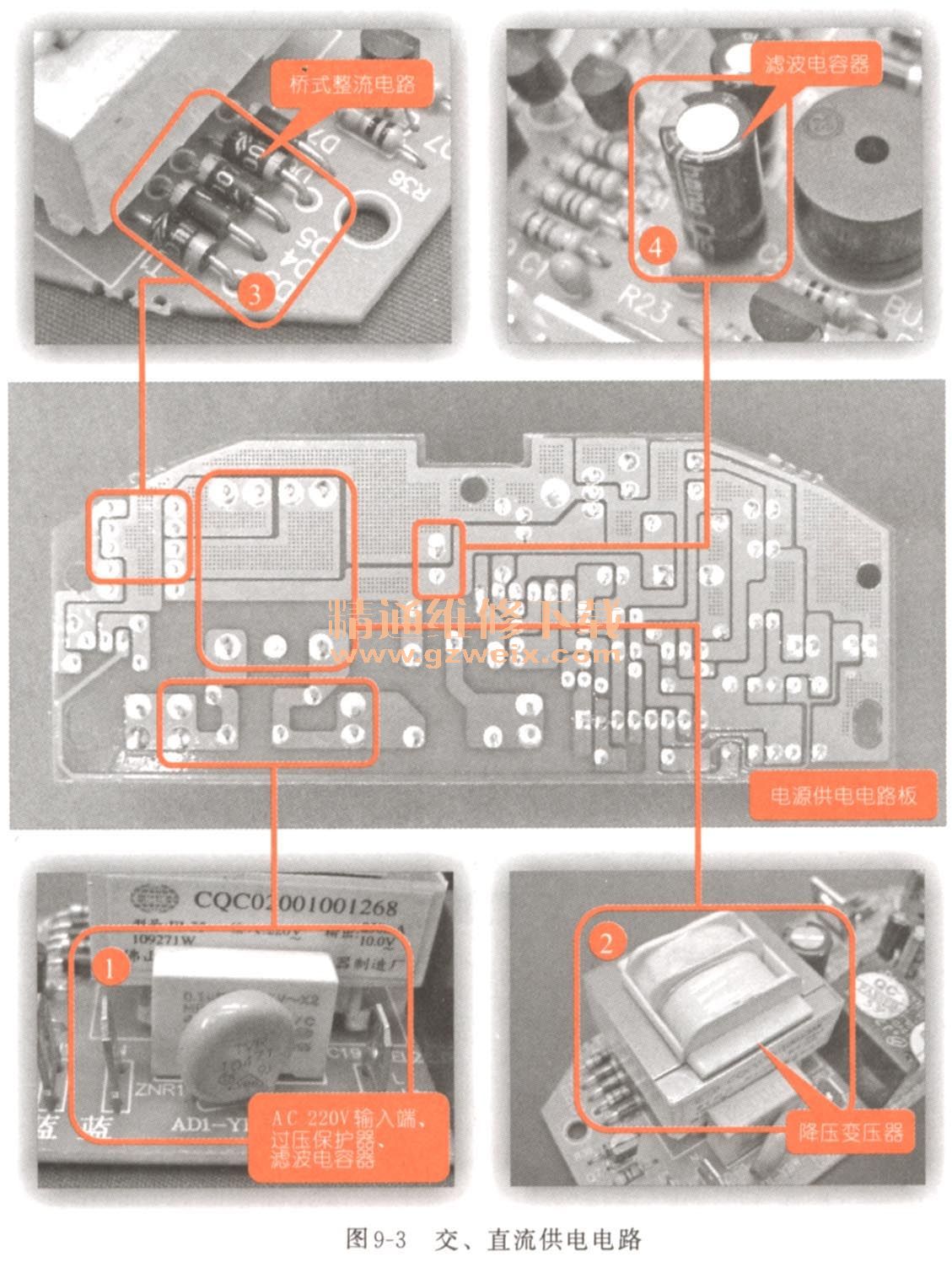

    找到电源供电电路板后，可以在该电路板上找出交、直流供电电路，如图9-3所示。其中交流输入电路是由过压保护器、滤波电容器和降压变压器等构成，这些元器件在电源线连接端的附近，即图9-3中的1和2。而直流供电电路则是与降压变压器次级绕组连接的元器件，如桥式整流电路、滤波电容器和稳压电路等，即图9-3中的3和4。

    9．1．2找到稳压电路

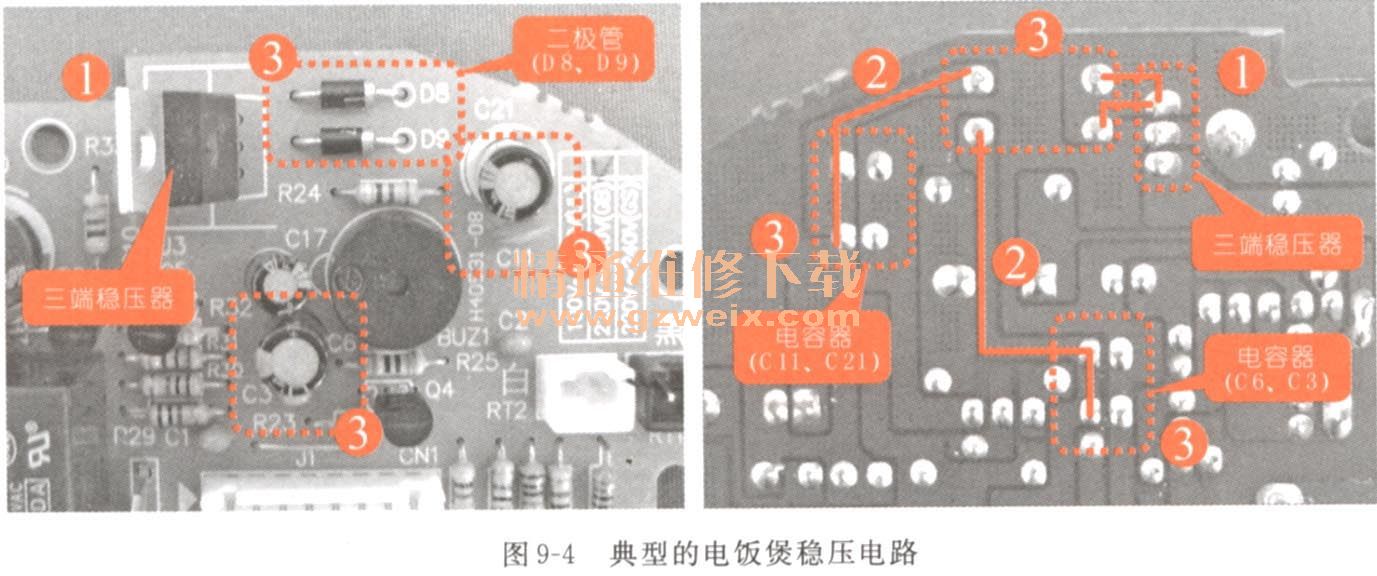

    电饭煲的电路中，需要稳压电路对电源供电电路中输出的直流电压进行稳压控制。由于稳压电路通常由三端稳压器构成，因此在查找时，可先确定三端稳压器的位置，然后通过与三端稳压器连接的焊点、引线，找出稳压电路中其他元器件，如图9-4所示。

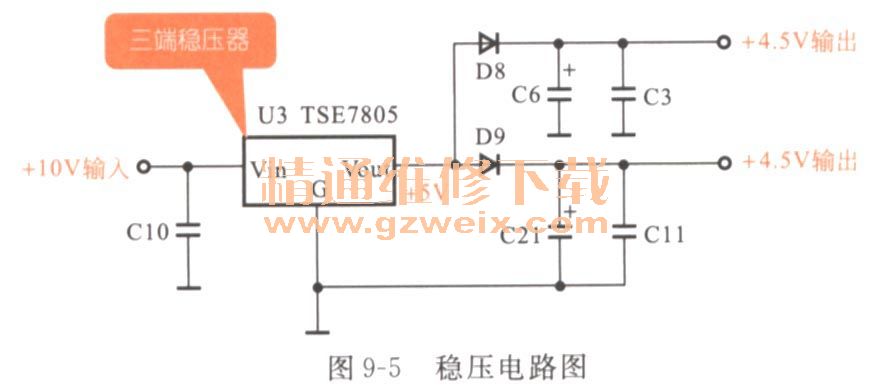

    三端稳压器对桥式整流二极管输出的电压进行稳压处理，为电饭煲的其他电路提供稳定的直流电压，如图9-5所示为根据查找到的稳压元器件绘制的电路图。

    9．1．3找到电源同步信号形成电路
    设有同步信号形成电路，它将整流电路输出的脉动直流进行检测，经晶体管Q7后，变成与交流电源频率同步的脉冲信号，该同步信号送给微处理器作为基准信号。如图9-6所示，为电饭煲的电源同步信号形成电路。

    电源同步信号形成电路主要由晶体管、分压电阻组成，在查找电源同步信号形成电路时，可以由桥式整流电路的输出端找到与输出端连接的晶体管，再经由晶体管找到其分压电阻，如图9-7所示。

    9．2搞清电源供电电路的工作原理

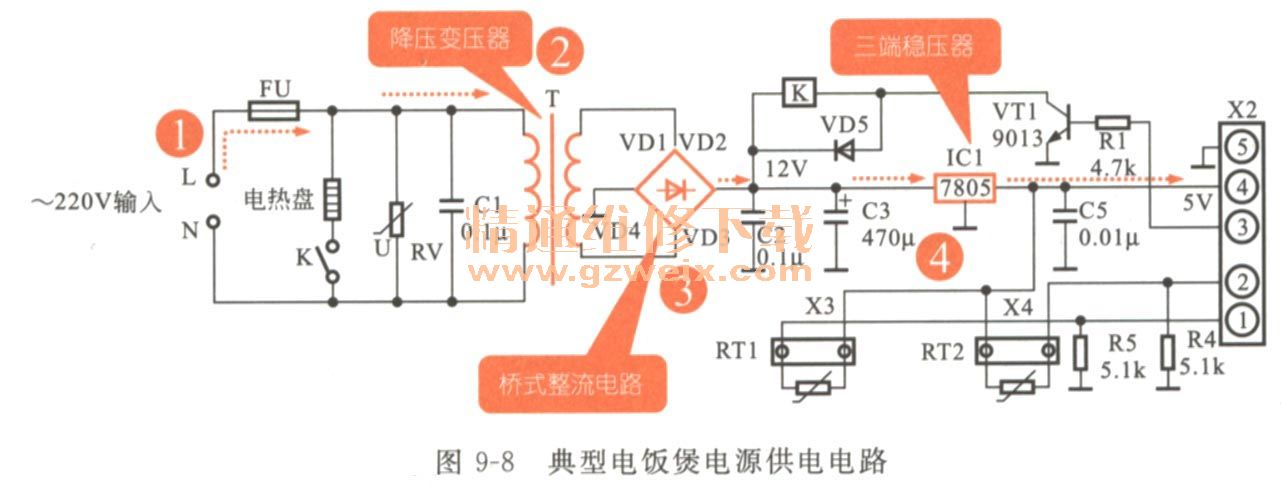

    直流电源供电电路由交流输入电路、变压器、整流滤波和稳压电路等部分构成，AC 220V经变压器降压后，输出低压交流电。低压交流电压再经过桥式整流电路整流为直流电压后，由滤波电容器进行平滑滤波，使其变得稳定。为了满足电饭煲中不同电路供电电压的不同需求，经过平滑滤波的直流电压，一部分经过稳压电路，稳压为+5V左右的电压后，再输入到电饭煲的所需的电路中，为其供电，如图9-8所示，为典型电饭煲的电源供电电路。

    1．AC 220V市电，送入电路后，通过FU（热熔断器）将交流电输送到电源电路中。热熔断器主要起保护电路的作用，当电饭煲中的电流过大或电饭煲中的温度过高时，热熔断器熔断，切断电饭煲的供电。
    2．交流220V进入到电源电路中，经过降压变压器降压后，输出12V、10V等交流低压。
3．12V、10V交流低压经过桥式整流电路和滤波电容，整流滤波后，变为直流低压，直流低压再送到稳压电路中。
    4．稳压电路对整流电路输出的直流电压进行稳压后，输出＋5V的稳定电流电压，稳压5V为微电脑控制电路提供工作电压。
    关键提示：

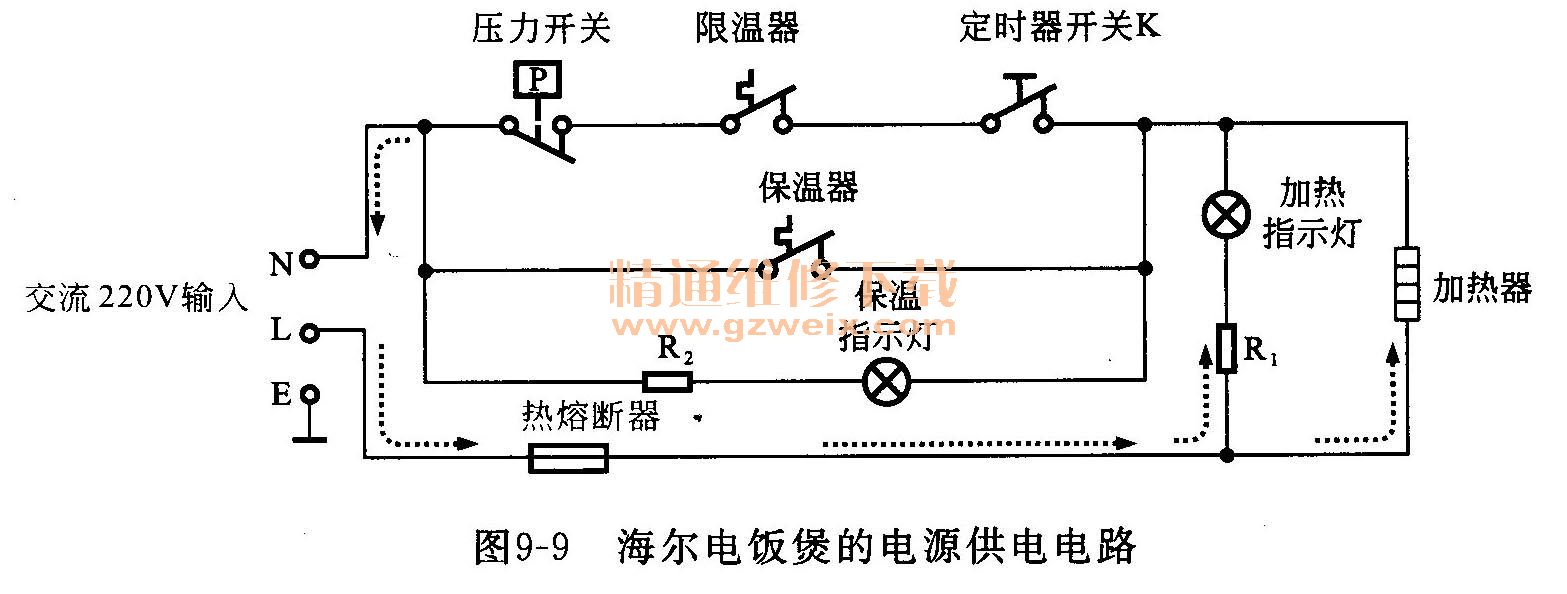

    对于机械式电饭煲而言，其电源供电电路就比较简单，如图9-9所示，为海尔电饭煲的电源供电电路。

    交流220V电源，经过熔断器进入到电饭煲电路中，经过多个开关为电饭煲的加热器、指示灯、定时器开关、限温器等提供工作电压。

    9．3看懂电源供电电路故障检修过程
    9．3．1爱德电饭煲通电跳闸故障检修过程
    故障现象描述
    爱德YBW50-90A电饭煲通电后，出现跳闸现象，查看电饭煲的热熔断器后，发现热熔断器熔断。
    电路分析指导
    根据以往检测经验得知：电饭煲内的线路或开关器件出现短路故障会引起过流而使电源供电出现跳闸。检查时，应重点查看电饭煲的电源供电电路中是否有被击穿烧坏的导线或开关，若无法从表面看到击穿的痕迹，应借助万用表对电饭煲的供电电路进行检查。
    电路检修指导
 检测电源供电电路时，如热熔断器已击穿损坏，在检测的过程中应断电检测电饭煲，以避免造成人员的触电事故发生、电饭煲的二次故障等。
    （1）检测电饭煲的电源供电电路时，首先检测电饭煲的桥式整流电路是否被击穿，如图9-10所示，为爱德电饭煲电源供电电路中的桥式整流电路。

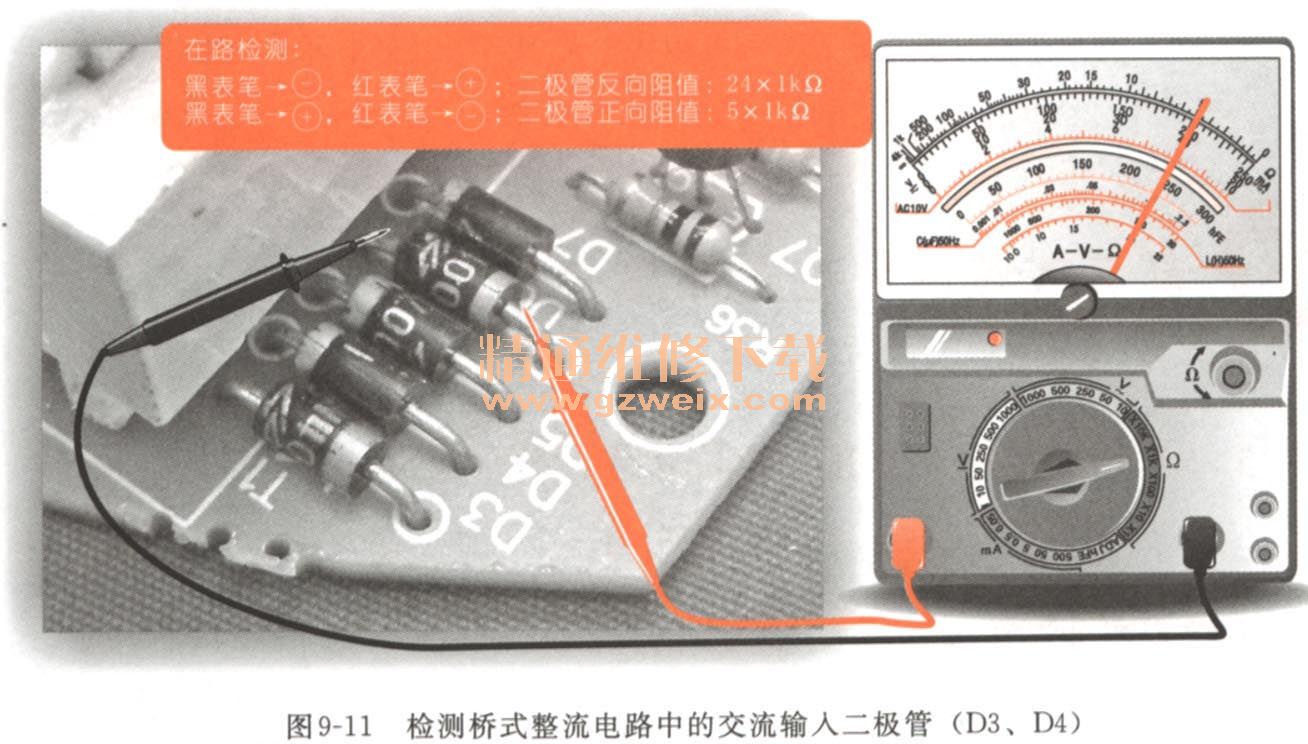

 （2）使用万用表检测桥式整流电路的中二极管的正反向阻抗，如图9-11所示。

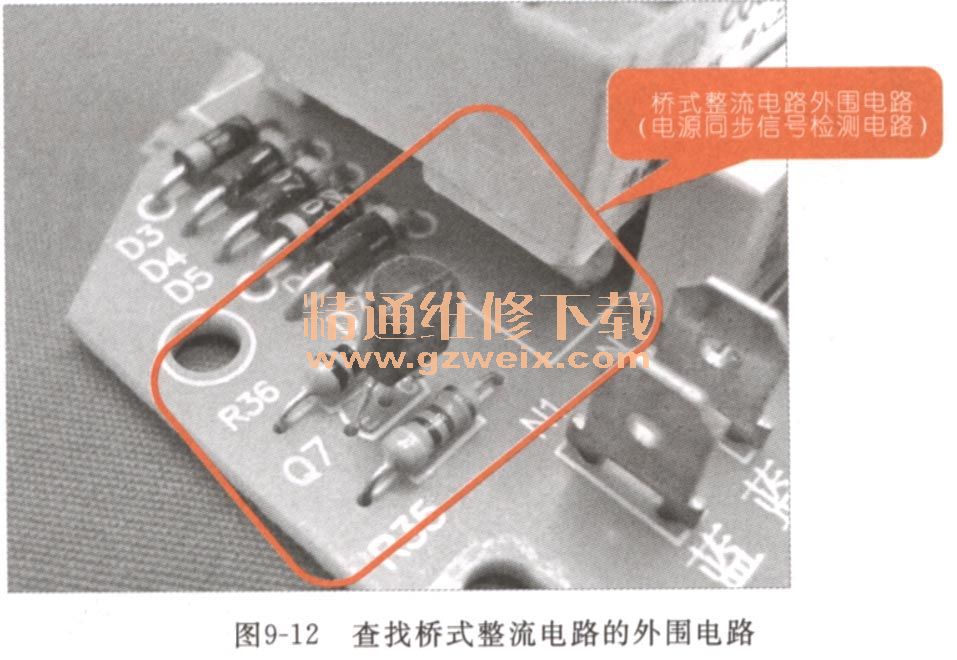

    （3）检测桥式整流电路是否正常，要依次检测其中的二极管是否正常，当检测时，测得其中有2个二极管的正反向阻抗均为零。此时，可判断桥式整流电路有损坏的元器件。根据桥式整流电路中二极管的背部引脚，查找是否还有二极管，或晶体管等元器件损坏，如图9-12所示。

    9．3．2爱德电饭煲温度检测失灵故障检修过程
    故障现象描述
    爱德YBW50-90A电饭煲在工作时，温度检测失灵，电饭煲持续加热。
    故障分析指导
    出现电饭煲温度检测失灵的故障时，经分析可初步断定为电饭煲的温度控制组件出现故障。检测时，首先检测限温器是否有＋5V左右的工作电压，如图9-13所示。

  经检测后，发现限温器没有工作电压，由此可判断电饭煲的电源供电电路出现故障。
    电路检修指导

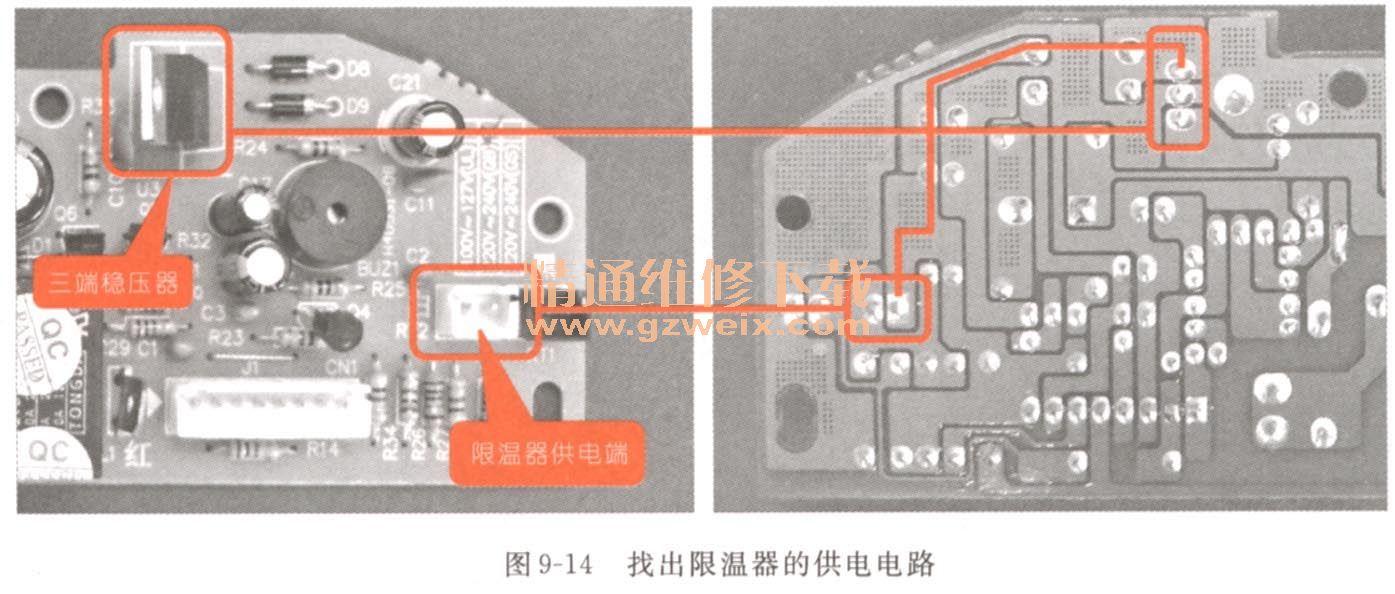

    根据电饭煲限温器的连接端查找出限温器的供电电路，如图9-14所示。

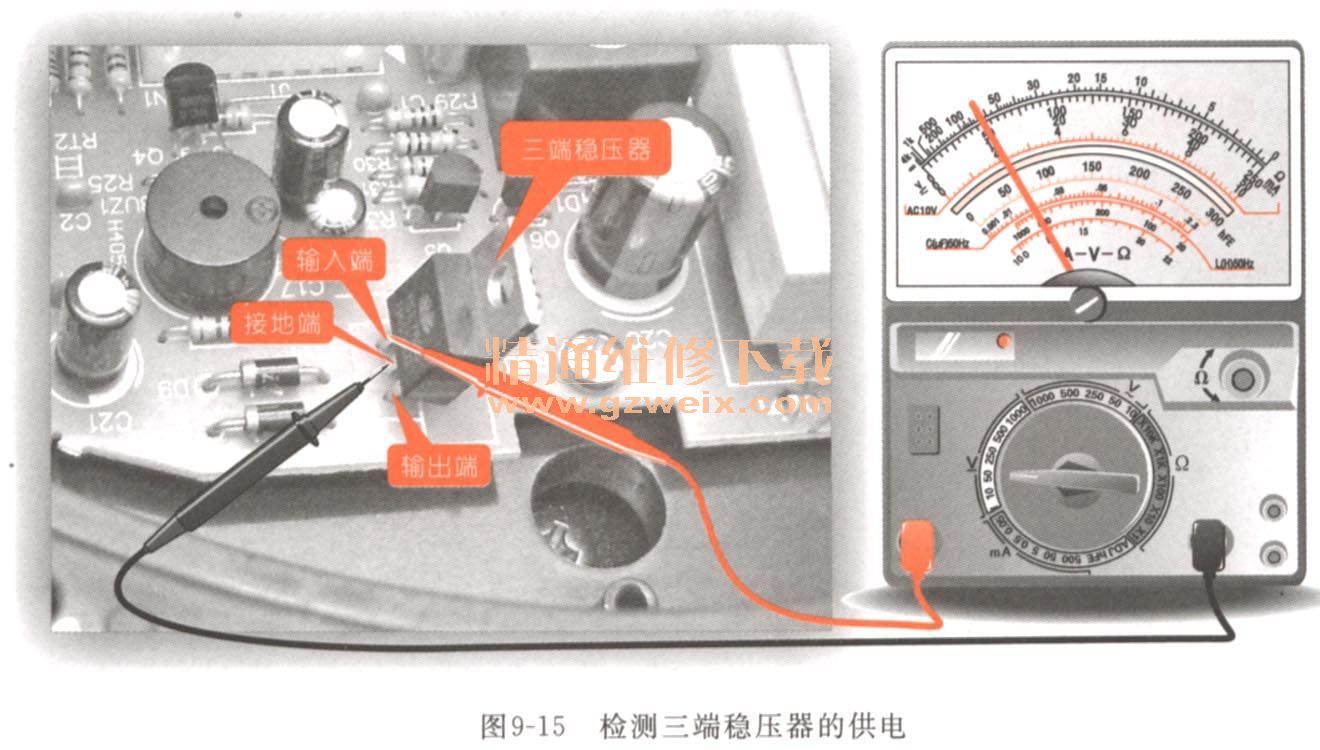

    （1）找到限温器由稳压电路为其提供电压，在查找故障时，需检测稳压电路是否正常。检测时，使用万用表检测三端稳压器的供电端是否有＋10v左右的供电，如图9-15所示。

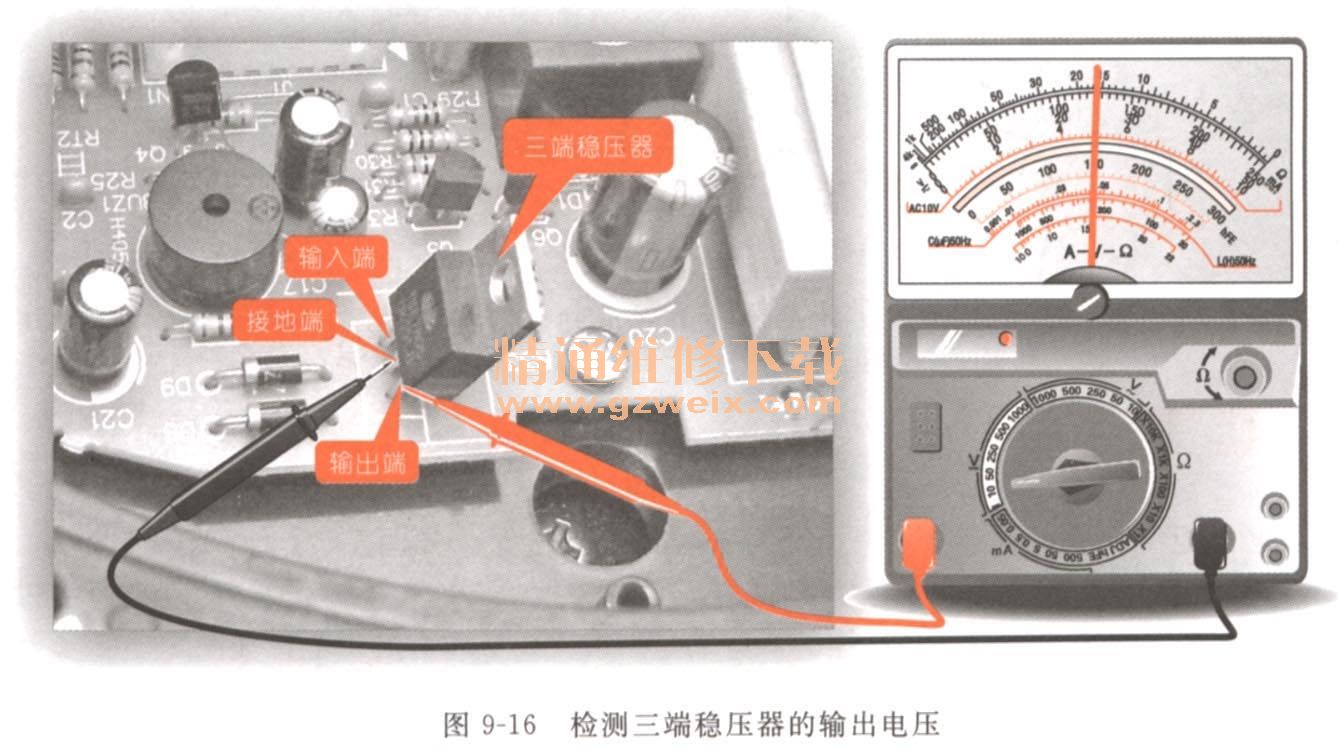

    （2）经检测发现三端稳压器的供电电路有＋10v的工作电压，此时，可以判断为稳压电路出现故障。使用万用表检测三端稳压器的输出端是否有＋5V的电压，如图9-16所示。

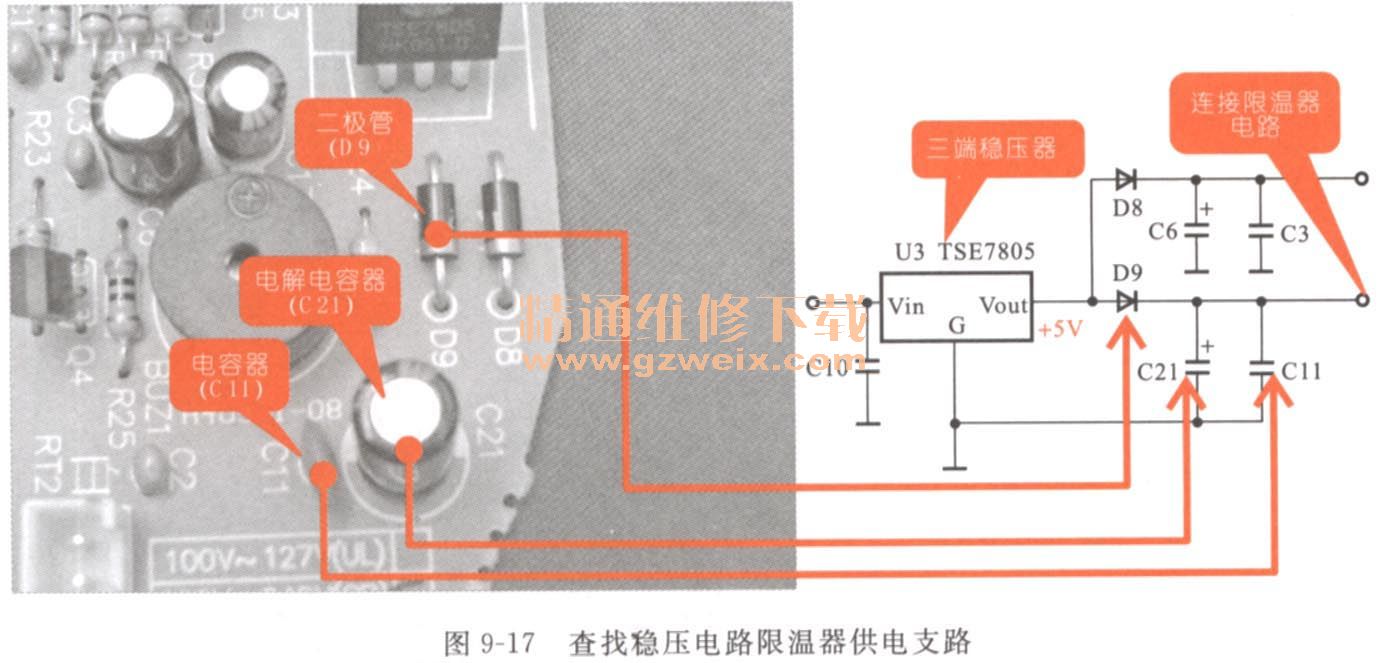

    （3）三端稳压器输出电压正常，此时，可以判断为稳压电路中的其他元器件损坏。通过限温器的连接端找到与稳压电路中，限温器供电电路的支路，如图9-17所示。

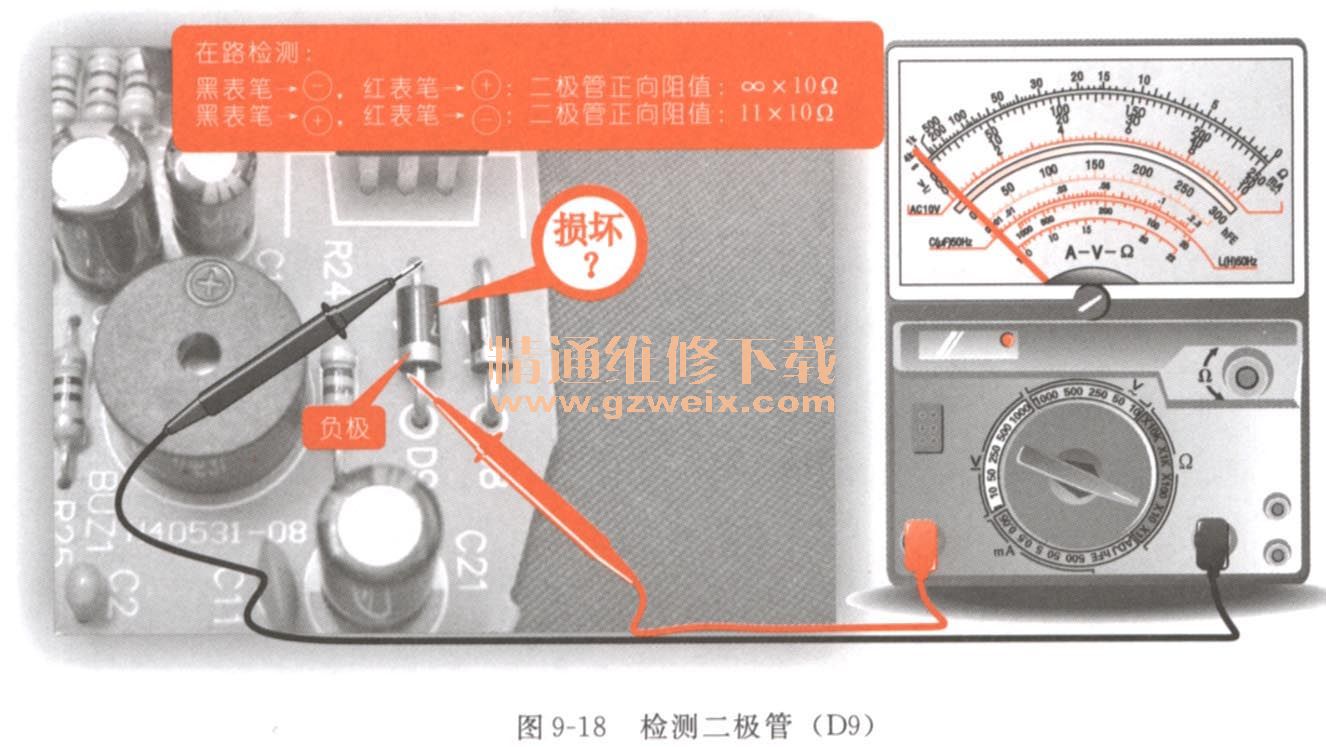

    （4）找到稳压电路中限温器供电支路后，检测电路中的二极管（D9）是否良好，二极管（D9）的正确参数如图9-18所示。

    （5）经检测二极管（D9）正反向的阻抗都很大，表明该二极管可能断路损坏，更换该二极管后，再开机，工作正常。
