第二章 温度控制组件故障维修
2．1找到温度控制组件
饮水机的温度控制组件主要包括温控器和热熔断器。在查找温度控制组件时，先找到饮水机的加热罐。此时，即可看到温控器的安装位置，如图2-1所示。
温控器主要用来对加热罐中的水温进行控制，当水温高于97℃时，温控器自动断开，切断饮水机的加热电路，加热器停止加热。
热熔断器则安装在加热罐的保护层内部，如图2-2所示。用于过热保护，防止出现干烧情况。
2．2搞清温度控制组件的工作原理

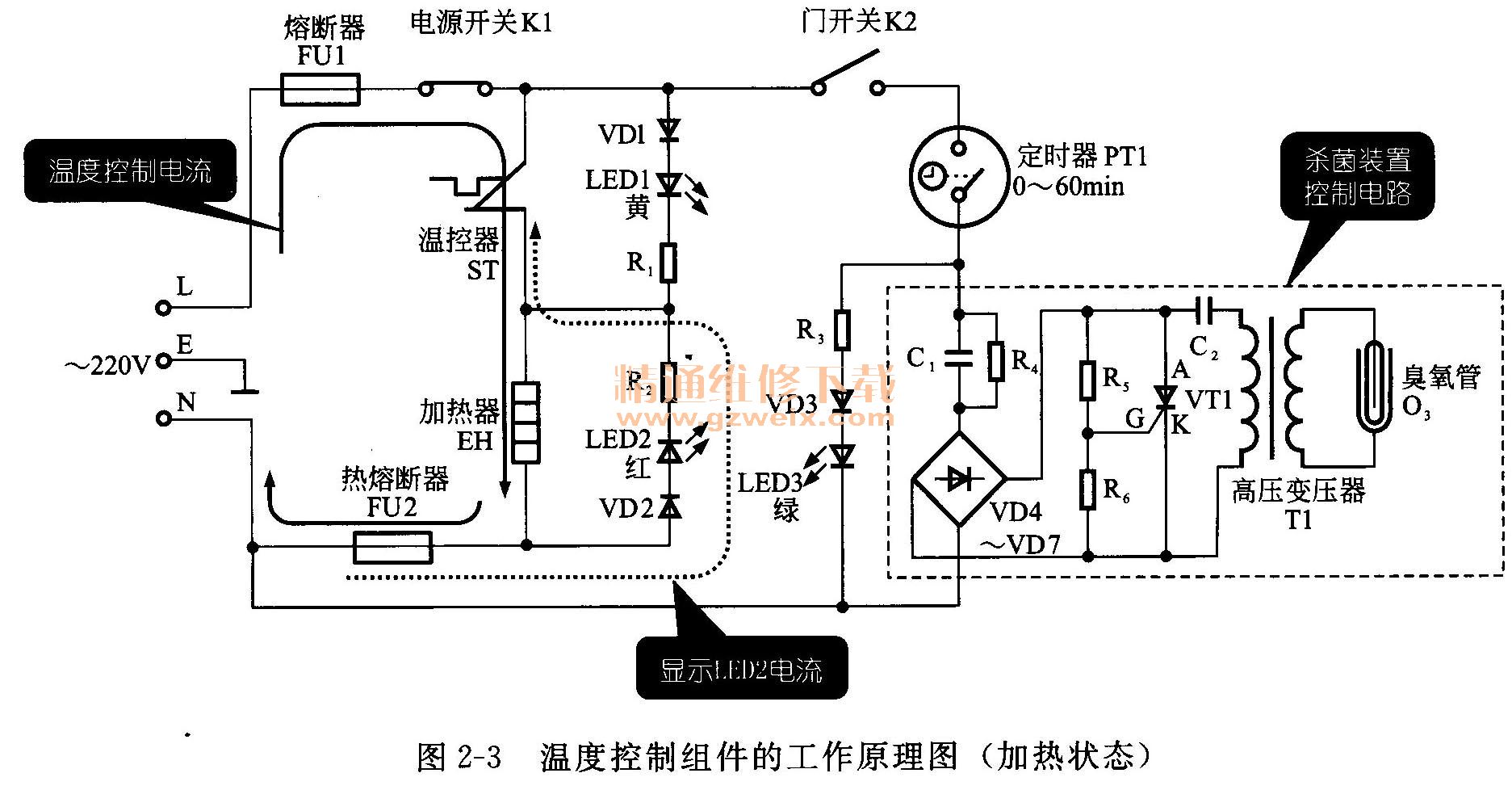

图2-3所示，为饮水机温度控制组件的工作原理图。当饮水机刚刚通电时，温控器表面的温度较低，温控器内部触片闭合，接通加热器的供电电路。

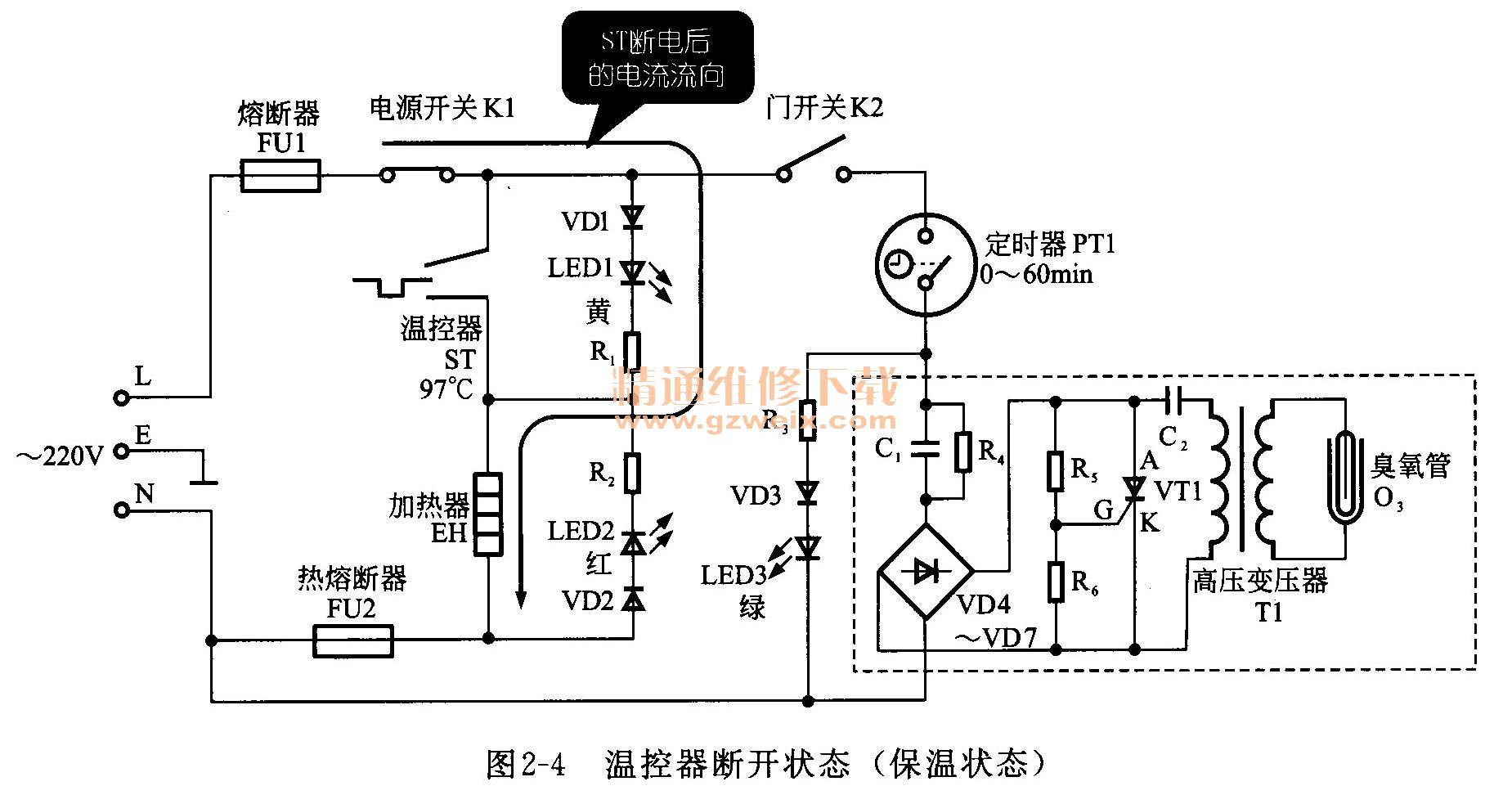

当加热器开始加热至水温达到97℃左右，温控器ST表面的温度也随之升高，其内部的触点受温度的影响断开，切断加热器的主供电电路，交流电压经VD1、LED1、R1、加热器EH形成回路，于是LEDI发光，由于电流很小，加热器EH发热很小，如图2-4所示。
当电源开关K1闭合，温控器ST失灵一直处于连接状态时，加热器EH一直处于加热状态。这种情况很有可能将水烧干，而出现过热情况，这种情况热熔断器FU2会被熔断，使饮水机断电，起到保护的作用。
2．3看懂温度控制组件故障检修过程
故障现象描述
澳柯玛饮水机在加热的过程中，掉闸断电，重新接通电源后，饮水机不加热，但杀菌功能正常。
故障分析指导
饮水机的加热主要是通过温度组件进行控制，当饮水机出现不加热的情况时，应主要检查饮水机的温度控制组件，即温控器和热熔断器。
故障检修指导

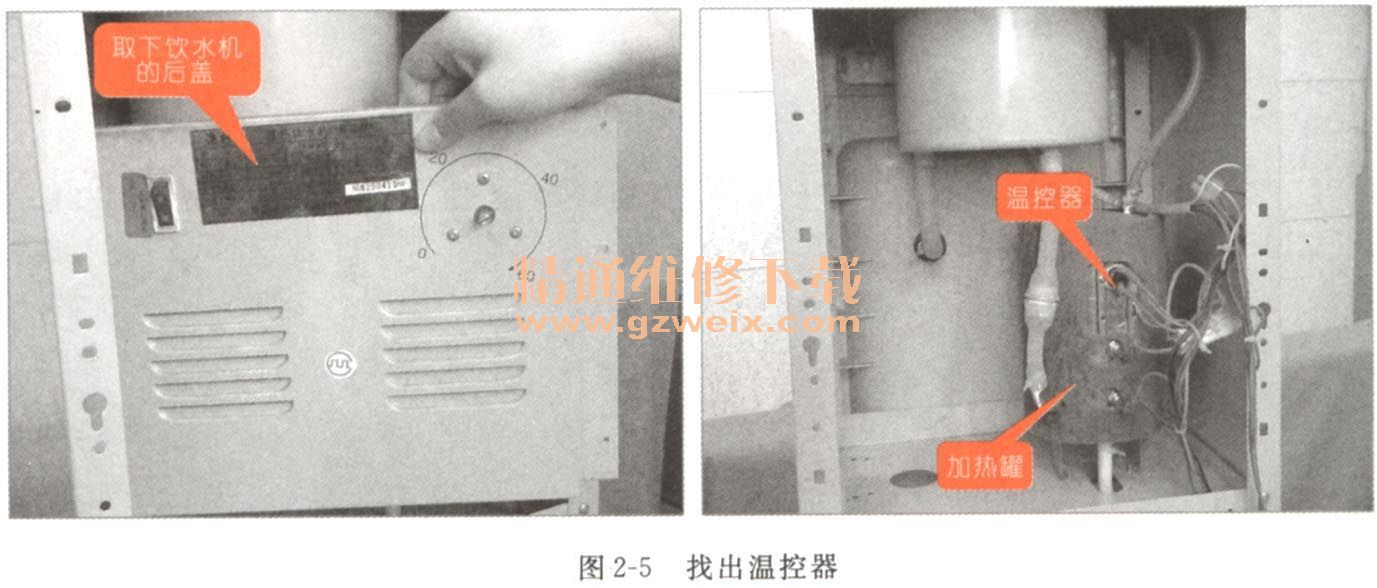

饮水机的温度控制组件主要位于其内部的加热罐上，在对温控器检测之前，需将饮水机的后盖拆卸，找到温控器的安装位置，如图2-5所示。
（1）将温控器的连接线拔下，如图2-6所示。

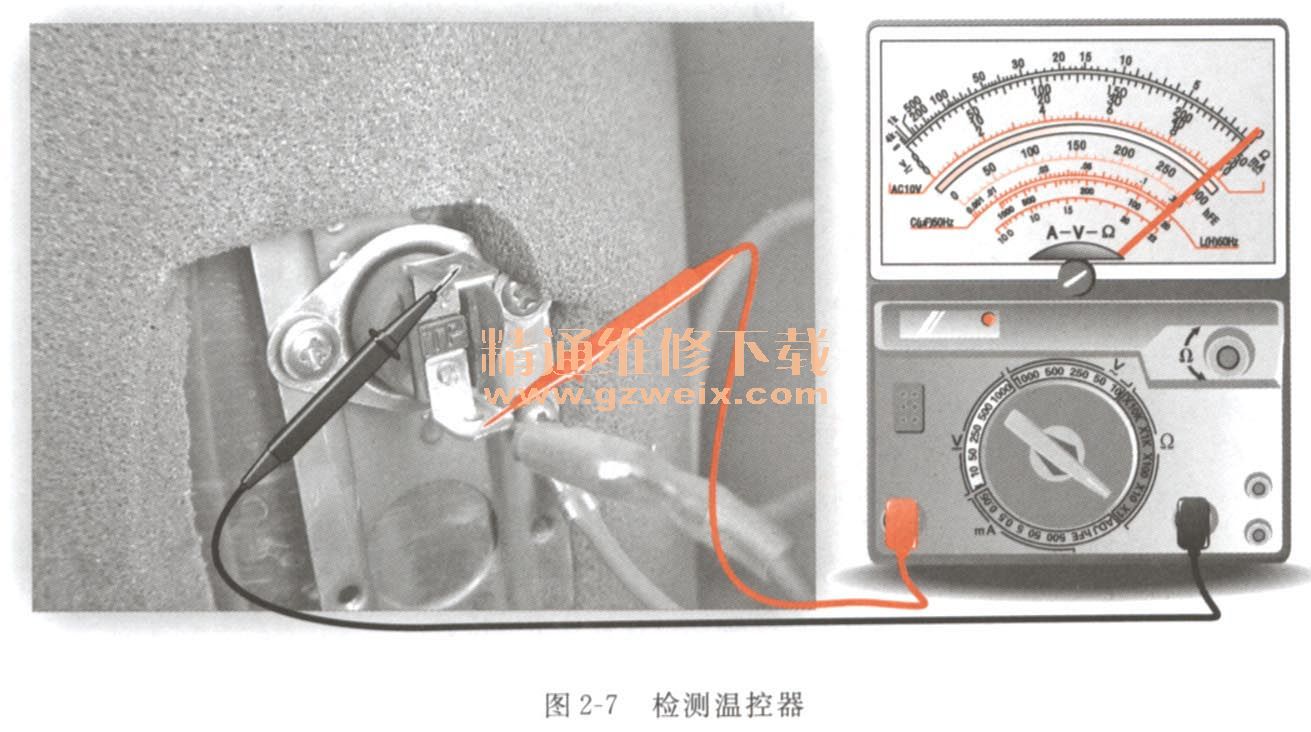

（2）将万用表调整至“R×1Ω，挡，对温控器进行检测，如图2-7所示。

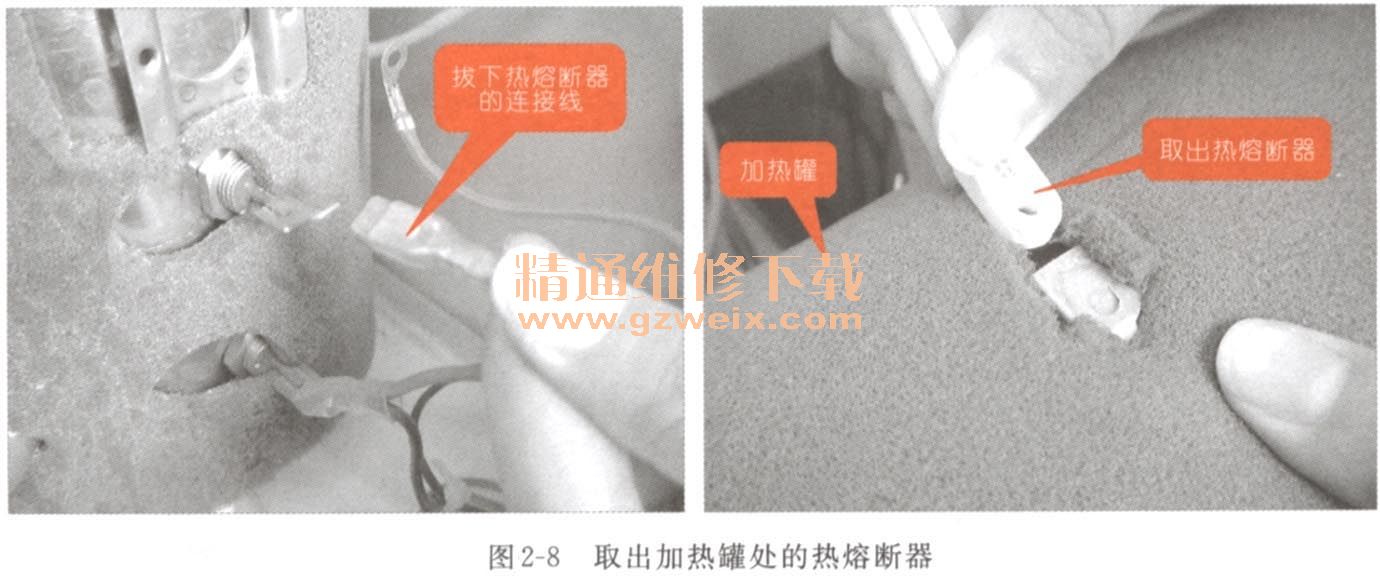

（3）经检测测得温控器处于接通状态，进而需进一步对热熔断器进行判断，如图2-8所示，取出加热罐处的热熔断器。
（4）使用万用表检测热熔断器是否正常，如图2-9所示。
（5）热熔断器正常情况下，其阻值应为0Ω，而实测为无穷大。因此，可以判定该热熔断器已经损坏。将其更换后，发现饮水机又出现水开不停机的故障。此时，可以判断温控器可能损坏。

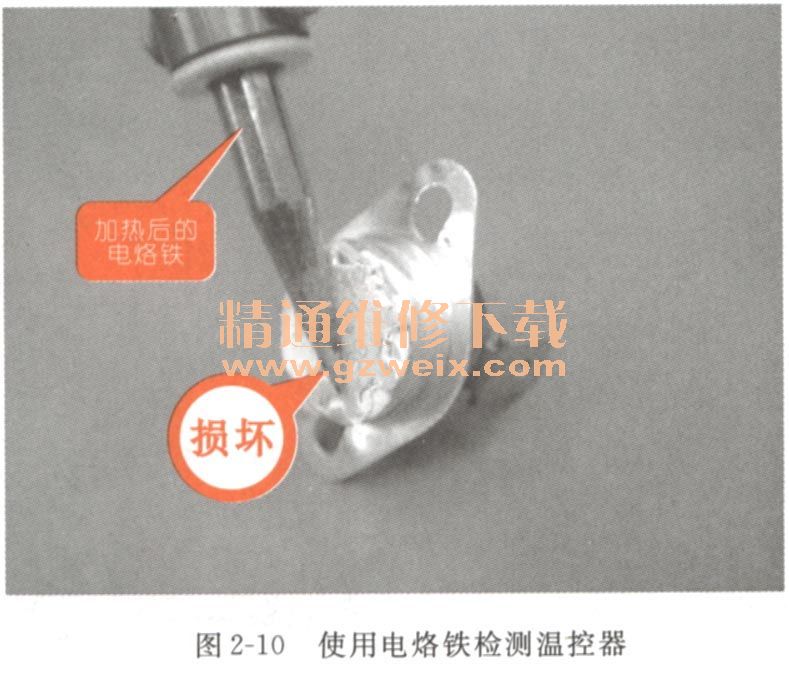

（6）将温控器拆下，用加热后的电烙铁与温控器的温度感应面接触，如图2-10所示，30s左右后，没有听到温控器传出“嗒”的声音，仍处于导通状态，表明温控器已损坏。
（7）经检测温控器已经损坏，更换温控器后，对饮水机通电检查，故障排除。
