第三节 电气系统分析与检修
    空调器电气系统器件的主要作用是控制压缩机、风扇电机运转／停转，并通过检测温度对压缩机运行时间进行控制，还通过设置过载、过压等保护功能来保证压缩机、风扇电机等器件可靠地运行。
    一、室内机电气系统

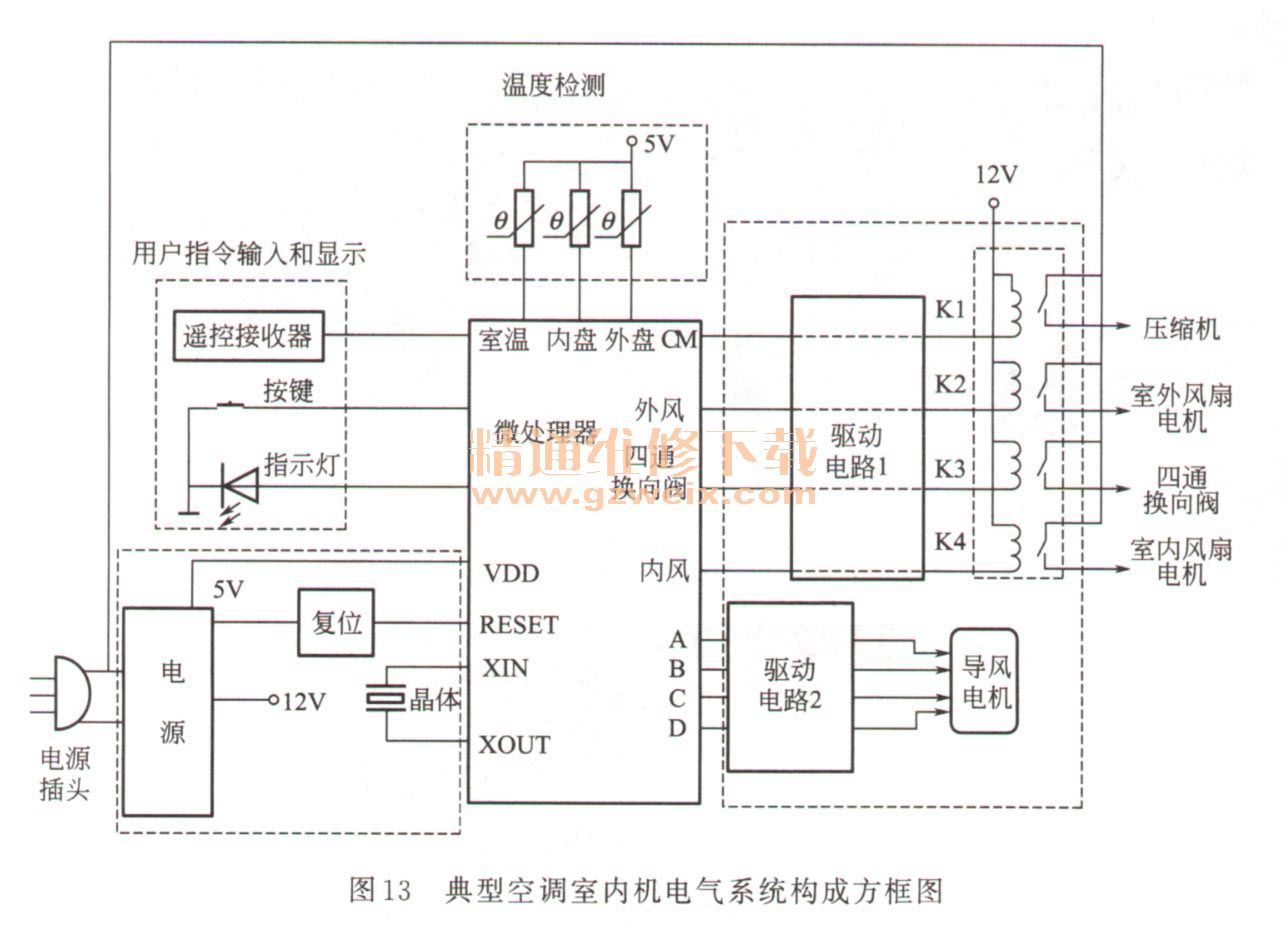

    室内机电气系统由温度检测电路、微处理器电路和负载供电电路三部分构成，如图13所示。其中，核心电路是微处理器电路，它以微处理器（又称微电脑控制器，用CPU或MCU表示）为核心构成，负责用户指令输人和显示、温度取样（采集）、负载供电控制信号输出；温度检测电路由温度传感器及其阻抗信号／电压信号变换电路构成，负责对室内温度、室内机盘管、室外盘管温度进行检测，为微处理器提供温度检测信号，以便它对负载的供电电路进行控制；负载供电电路由驱动电路和继电器或双向晶闸管构成，主要包括压缩机供电电路、电吹风供电电路、风扇电机供电电路。

    1．制冷控制
    当室内温度高于设置的温度时，室温传感器的阻值减小，通过阻抗信号／电压信号转换 电路转换后，为CPU提供相应的检测电压，CPU将该电压数据与存储器内存储的不同温度的电压数据比较后，识别出室内温度，确定空调器需要进人制冷状态。此时，它的CM、外风、内风端子输出高电平信号，四通换向阀端子输出低电平信号。低电平电压经驱动电路1倒相放大后，不能为继电器K3的线圈供电，使K3内的触点释放，不能为四通换向阀线圈供电，于是四通换向阀内的阀芯不动作，使系统工作在制冷状态，即室内热交换器用作蒸发器，而室外热交换器用作冷凝器。其他3路高电平信号经驱动电路1放大后，使继电器K1、 K2、 K4的触点闭合，为室内、室外风扇电机和压缩机供电，使它们在运行电容的配合下运转，实施制冷。随着压缩机和各个风扇电机的不断运行，室内的温度开始下降。当温度达到要求后、室温传感器的阻值增大，经取样后，为CPU提供的电压升高到设置值，CPU根据该电压判断室内的制冷效果达到要求，输出停机信号，使压缩机和风扇电机停止运转，制冷工作结束，进人保温状态。随着保温时间的延长，室内的温度逐渐升高，使室温传感器的阻值逐渐减小，重复以上过程，空调器再次工作，进入下一轮的制冷循环。
    2．制热控制
    制热过程和制冷过程基本相同，不同之处主要有两个：一是CPU的四通换向阀脚输出高电平控制信号，该信号通过驱动电路1内的非门倒相放大，为继电器K3的线圈供电，使K3内的触点闭合，为四通换向阀的线圈供电，于是四通换向阀使系统工作在制热状态，即室内热交换器用作冷凝器，而室外热交换器用作蒸发器；二是制热初期，内盘（室内盘管）温度较低，被内盘传感器检测后，再通过变换电路将阻抗信号变换为电压信号，该信号被CPU识别后，CPU的内风端输出高电平信号，实现防冷风控制。随着制热的不断进行，内盘的温度升高，被盘管温度传感器检测并提供给CPU后，CPU输出室内风扇电机控制信号，使室内风扇电机旋转。
    3．摆风电路
    空调器为了实现自然风功能，设置了导风（摆风）电机电路。
    需要导风电机旋转时，CPU的A、 B、C、D脚输出的驱动信号加到驱动电路2，经它内部的4个非门倒相放大后，驱动导风电机旋转，实现全方位的送风功能。
    【提示】导风电机旋转只有在室内风扇电机运行时有效。
