随着人们生活水平的不断提高，空调器在城市中已经迅速普及，同时受家电下乡政策的支持，空调器开始逐步进人农村市场，并且空调器的潜在市场非常大。下面介绍空调器的工作原理与典型故障检修方法。
第一节 制冷系统分析与检修
一、制冷/my热原理
单冷型空调器包括一拖一和一拖多两种，下面分别介绍。
1．单冷型空调器
（1）一拖一型典型一托一单冷型空调器的制冷系统由压缩机、冷凝器、过滤器、毛细管、截止阀、蒸发器构成，如图1所示。
压缩机工作后，它的汽缸将低温、低压的制冷剂压缩成高温（90℃左右）、高压（1. 9MPa左右）的过热气体后，通过排气管排人冷凝器中。制冷剂利用冷凝器散热后温度不断下降，逐渐冷却为中温（40℃左右）、高压的饱和蒸汽，最终冷却为饱和液体，此时制冷剂的温度叫冷凝温度。制冷剂在整个冷凝过程中的压力几乎不变。经冷凝后的饱和液体利用干燥过滤器滤除水分和杂质后，通过毛细管进行节流降压后变为低温（（8℃左右）、低压（0. 45MPa）的湿蒸汽，再经高压截止阀、配管2进人蒸发器，利用蒸发器吸收室内的热量而完成气化，这不仅降低了室内的温度，而且使制冷剂变成低温（5℃左右）、低压的气体。从蒸发器出来的制冷剂通过配管1、低压截止阀、储液器（气液分离器）再次回到压缩机，至此完成一个制冷循环。重复以上过程，室内的热量被转移到室外，实现了制冷的目的。

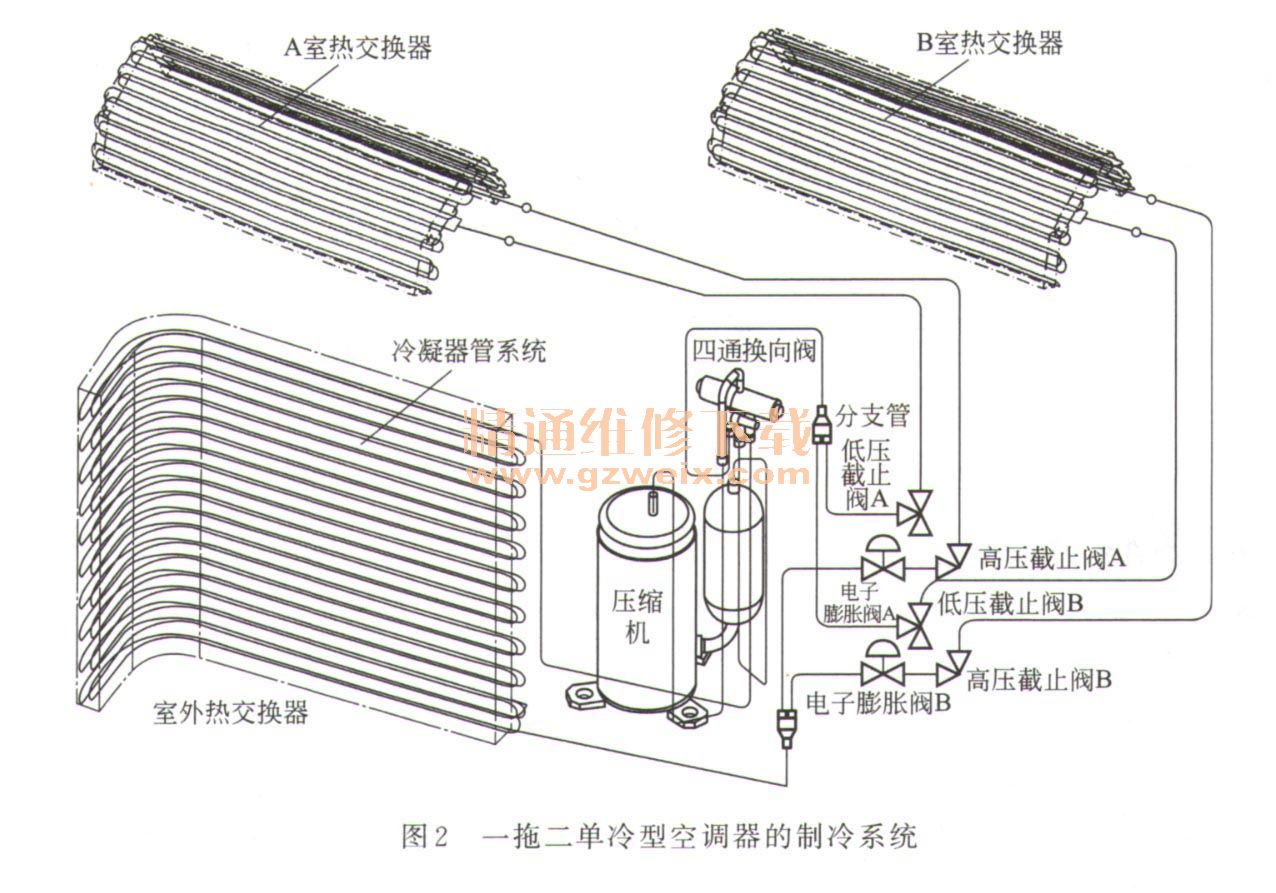

（2）一拖多型一拖多型空调器以常见的一拖二型空调器为例进行介绍。一拖二单冷型空调器与单冷一拖一型空调器相比，除了多安装了一个室内机之外，还安装了两个控制室内热交换器的电子膨胀阀，即电子膨胀阀A和电子膨胀阀B，如图2所示。
制冷期间，压缩机将低温、低压的制冷剂压缩成高温、高压的过热气体后排出，通过四通换向阀进人室外热交换器。制冷剂通过它散热后逐渐冷却为常温、高压的饱和蒸汽，再利用过滤器滤除水分和杂质后，利用分支管分两路输出：一路经电子膨胀阀A、高压截止阀A进人A室热交换器，利用它吸收热量进行气化，不仅为A室降温，而且使制冷剂变成低温、低压的气体，再经低压截止阀、四通换向阀返回到压缩机；另一路通过电子膨胀阀B节流降压后，再经高压截止阀B进入B室热交换器，通过它为S室降温，同时使制冷剂变成低温、低压的气体，再经低压截止阀B、四通换向阀返回压缩机。至此完成一个制冷循环。重复以上过程，将A、 B室的热量转移到室外，实现了室内降温的目的。另外，通过对电子膨胀阀A和电子膨胀阀B的控制，可实现A室或B室的单独制冷降温。
【提示】若系统内未采用电子膨胀阀，而采用了普通的电磁阀进行管路通断控制，则需要在每个电磁阀一端接一根毛细管完成节流降压的任务。
2．冷暖型空调
虽然冷暖式空调器的加热方式有热泵型、电加热型、电加热辅助热泵型三种，但加热与制冷（热）系统有关的是热泵型、电加热辅助热泵型两种，所以下面介绍这两种空调器的制冷（热）系统。
（1）热泵型热泵型空调器的制冷系统与单冷式空调器的制冷系统相比，最大的区别是安装了四通阀。通过四通阀改变制冷剂的走向，可对室内、室外机的热交换器的功能进行切换，实现制冷、制热功能。

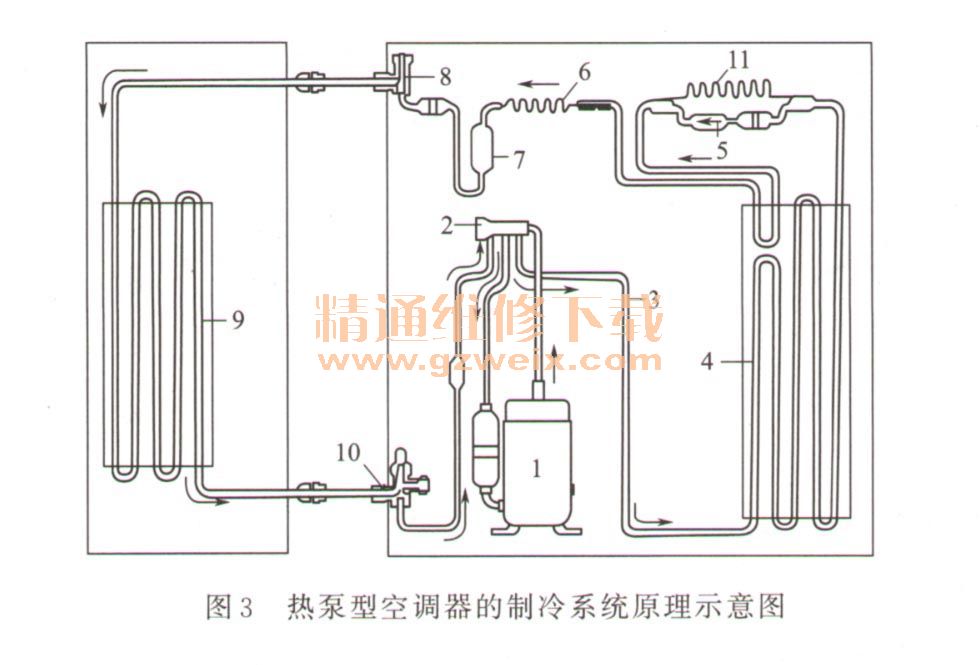

① 冷过程。图3是典型热泵型空调器的制冷系统原理图。图中的箭头“→”表示制冷剂的流动方向。
该机工作在制冷状态后，低温、低压的制冷剂经压缩机1压缩成高温、高压的过热气体→四通阀2切换→室外热交换器4冷凝散热→单向阀5传输→毛细管6节流降压→过滤器7滤除水分和杂质→二通截止阀8传输→室内热交换器9吸热气化→三通截止阀10传输→四通阀2返回压缩机，从而完成一个制冷循环。重复以上循环过程，空调器就可以将室内的热量转移到室外，实现室内降温的目的。

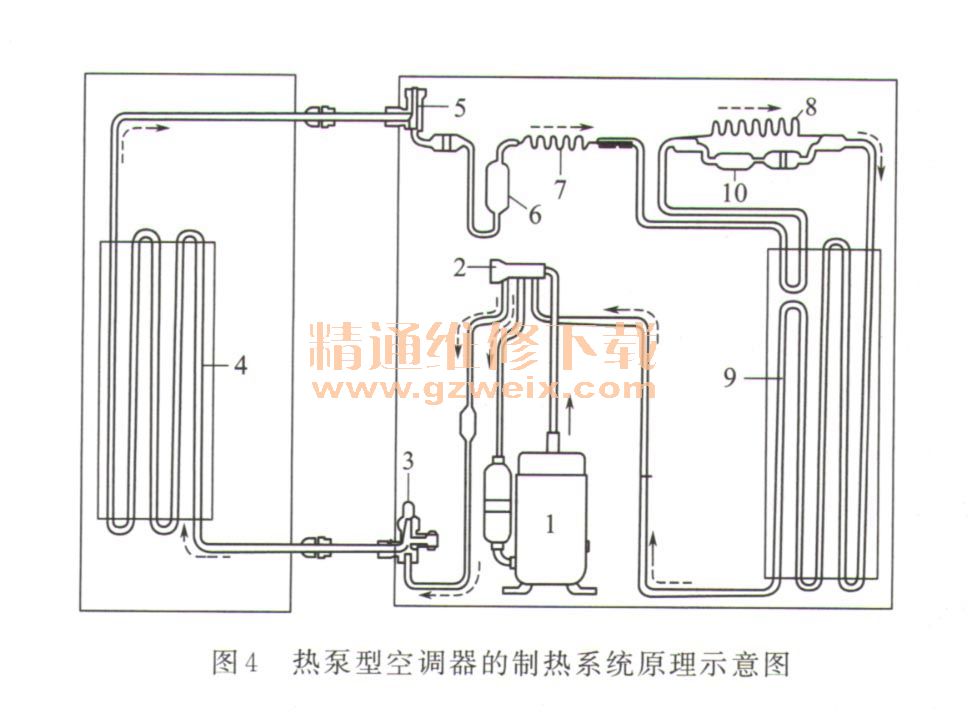

②制热过程。图4是典型热泵型空调器的制热系统原理图。图中的箭头“→”表示制冷剂的流动方向。
该机工作在制热状态后，低温、低压的制冷剂经压缩机1压缩成高温、高压的过热气体→四通阀2切换→三通截止阀3传输→室内热交换器4冷凝散热→二通截止阀5传输→干燥过滤器6滤除水分和杂质→毛细管7、毛细管8节流降压→室外热交换器9吸热气化→四通阀2返回压缩机，从而完成一个制热循环。重复以上过程，将室外的热量转移到室内，实现室内升温的目的。
（2）电加热辅助热泵型由于热泵型空调器只有在环境温度高于一5℃时才能正常工作，为了使空调器在环境温度低于一5℃时也能够正常工作，电加热辅助热泵型空调器在热泵空调器的基础上安装了电加热器。这样，电加热器在制热期间发热，对吸人的冷风先进行加热，这样室外热交换器不易结霜，提高了制热效果。
