二、室外机电气系统
    1．单相电型室外机

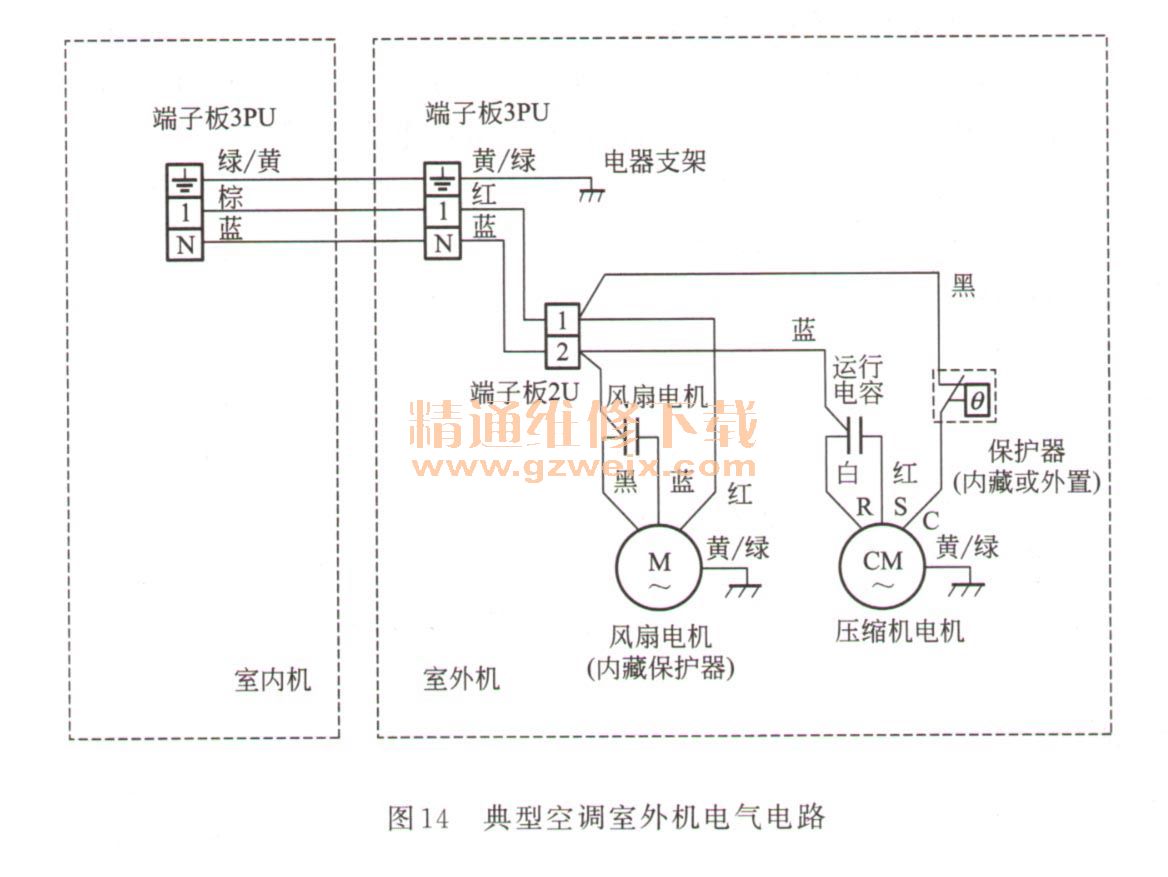

    单相电型空调器的室外机电气系统比较简单，主要由室外风扇电机、压缩机电机构成，如图14所示。由于压缩机电机、风扇电机工作原理相同，下面以压缩机电机工作原理为例进行介绍。

    （1）启动运转运行电容（运转电容、启动电容）串联在压缩机的CS绕组（称为辅助绕组或启动绕组）回路中，压缩机的CR绕组（称为运行绕组或主绕组）和CS绕组的布局也按空间位置成90°排列，利用电容与CS绕组形成了一个电阻、电感、电容的串联电路。当电源同时加在CR绕组和CS绕组的串联电路上时，由于电容、电感的移相作用，启动绕组上的电压、电流都滞后于运行绕组，随着电源周期的变化，在转子与定子之间形成一个旋转磁场，产生旋转力矩，促使转子转动起来。电机正常旋转后，由于电容的祸合作用，CS绕组始终有电流通过，使电机的旋转磁场一直保持，这样就可以使电机有较大的转矩，从而提高了电机的带载能力，增大了功率因数。
    （2）过载保护压缩机电机的公共端子C的回路内串联了一只保护器（过热／过载保护器）。它安装在压缩机的外壳上或压缩机内部。
    当压缩机运行电流正常时，电阻丝产生的压降较低，双金属片复位，触点闭合，继续为压缩机电机供电，压缩机继续运行。当运行电流过大时，电阻丝产生的压降增大，温度升高，双金属片受热变形，使触点断开，切断压缩机电机的供电回路，压缩机停止工作，避免了它过流损坏，实现过流保护。当然，压缩机外壳的温度过高时，双金属片也会受热变形，使触点断开，压缩机停止工作，实现过热保护。
    【提示】风扇电机采用的过载保护器与压缩机过载保护器的工作原理相同，仅外形不同。
    2．三相电型室外机
    图15是典型的三相电空调器的室外机电气接线图。

    室外机端子板上的R为R相火线，S为S相火线，T为T相火线，N为零线，而两侧的线都是接地线。其中，S相、R相、T相火线不仅输人到交流接触器的三个输人端子上，而且送到相序板。当相序板检测到R、S、T三相电相序正确并将该信息送给电脑板后，电脑板输出压缩机运转指令，通过供电控制电路为交流接触器线圈提供220V交流电压，使交流接触器的3对触点闭合，三相电压加到压缩机U、 V、 W的三个端子上，压缩机电机得供电后开始运转。
    三、故障自诊功能
    为了便于生产和维修，空调器的微处理器具有故障自诊功能。当被保护的某一器件或电路发生故障时，被微处理器检测后，通过室内机面板上的指示灯或显示屏显示故障代码，来提醒故障发生部位。海信KFR-25GW/57D、 KFR-32GW/57D型空调器故障代码与含义如表1所示。

    四、典型故障分析
    1．整机不通电
    将空调器的电源线插入插座后，空调器整机没有反应，说明空调器没有市电电压输人或空调器异常。主要的故障原因：一是市电供电系统异常，不能为空调器供电；二是电源电路插座异常；三是空调器内部的接线端子或线路；四是电脑板异常。
    首先，用万用表交流电压挡测空调器的插座有无市电电压，若插座没有市电电压或市电电压不正常，则检查插座及其供电线路；若电压正常，则检查空调器的接线端子和供电线路是否正常，若不正常，重新连接或维修。若它们正常，维修或更换电脑板。
    2．通电后风扇电机转，但压缩机不转
    空调器通电后，风扇电机转，但压缩机不转，说明压缩机或其供电电路异常。主要的故障原因：一是运行电容异常，不能为压缩机的启动绕组提供启动电流；二是过载保护器异常，导致压缩机没有供电；三是电脑板异常，不能为压缩机供电；四是市电电压异常，压缩机启动后不能正常运转，导致过载保护器动作；五是压缩机异常。
    首先，测量为空调器供电的插座的市电电压是否正常，若不正常，维修插座、线路；若正常，检测室外机有无压缩机供电电压输人。若没有，维修或更换室内机电脑板；若电压正常，检查压缩机电机的过载保护器是否开路。若开路，还应检查压缩机电机是否正常；若正常，对运行电容放电后，用数字万用表电容挡检测运行电容是否正常。若容量减小，需要更换相同的运行电容；若电容正常，用通断挡、电阻挡测压缩机电机及供电线路。
