NTG概述：

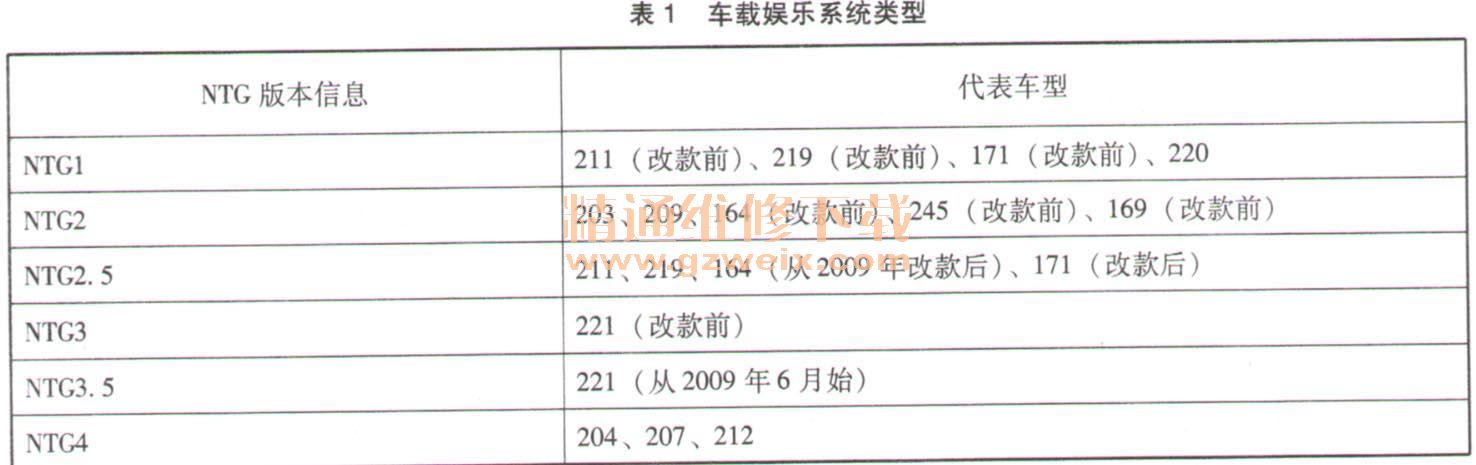

    NTG （New Telematic Generation level），根据车型和年代的不同，奔驰车系的车载娱乐系统大致可以分为几种类型，如表1所示。

    其中各类型NTG版本配置又分Audio 20 CD （A2）、Audio 50 APS （A2/56）、COMANDAPS（A40/3）等级别。
    本节以代表车型211和220为例来介绍NTG1版本设置。
NTGl特性：双核系统AGW + Head unit、Head unit与master分开。

    一、211底盘车型车载娱乐系统简介
    1. 211底盘车型COMAND系统部件网络连接图（图1）

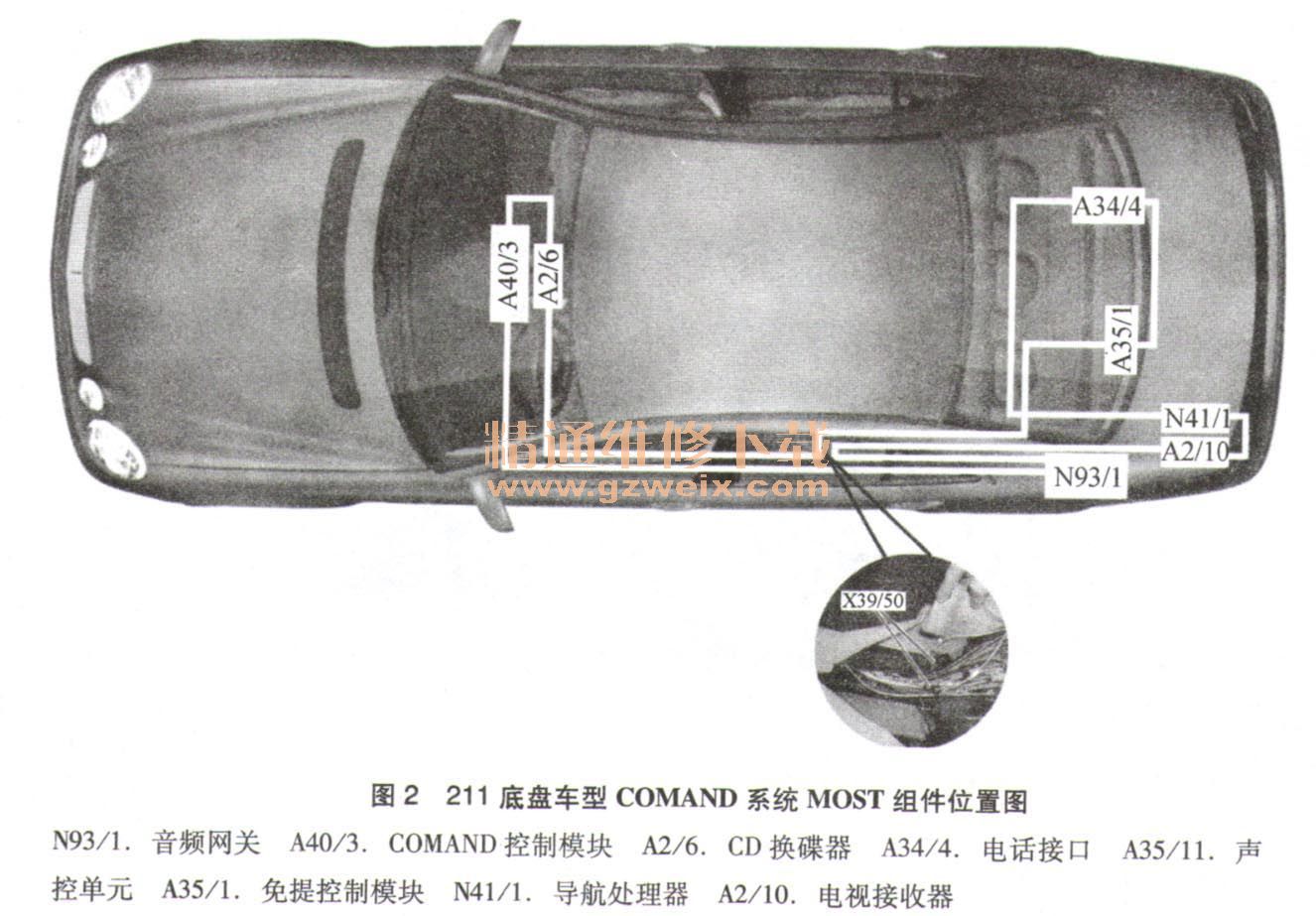

    2. 211底盘车型COMAND系统MOST组件位置图（图2）

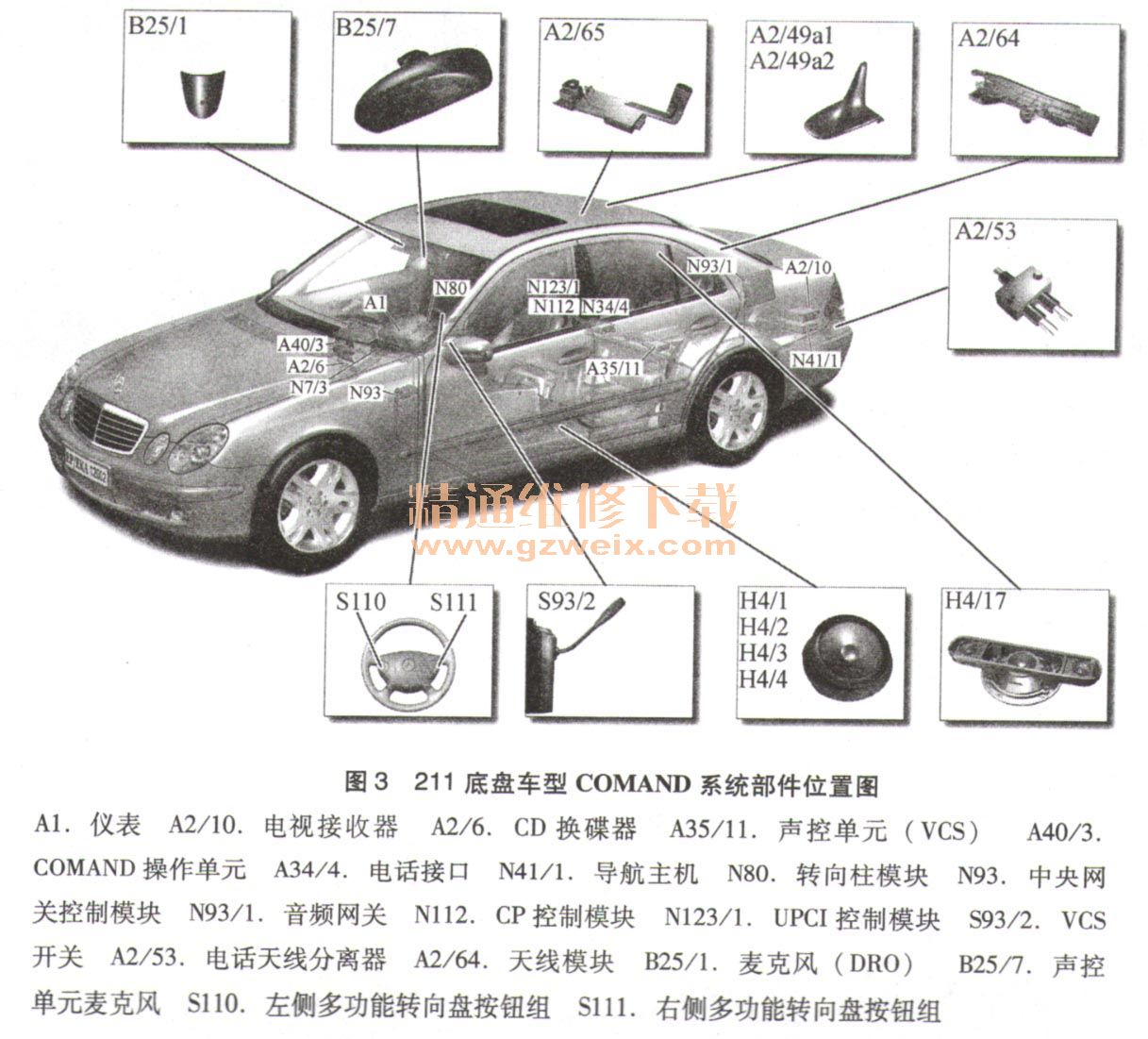

    3. 211底盘车型COMAND系统部件位置图（图3）

    4．部件概述

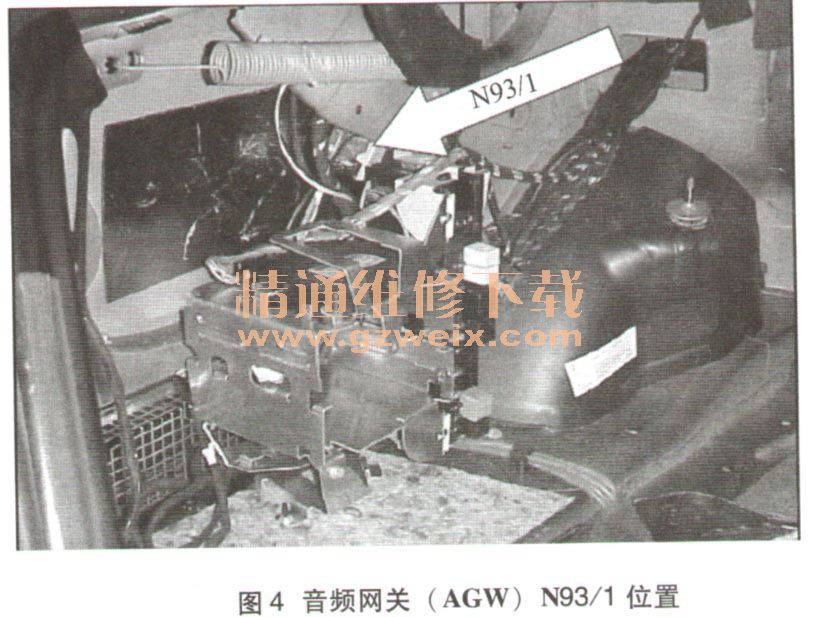

 （1）音频网关（AGW） N93/1（图4）。

    音频网关N93/1安装在后备箱左侧的内壁上，主要功能为：AM/FM接收、声音处理和放大、实现MOST和B级控制器区域网络总线（车内CAN B）之间的数据交换、诊断接口等。
    （2）电视信号接收器（图5）。

    关于电视信号接收器的配置以2005年5月31号为界分两种型号，前者代码为860A2/10，后者代码为863数字／模拟电视信号接收器A90/1。
    电视信号接收器A90/1：
    电视信号接收器接收模拟和地面数字电视信号然后通过安装的MOST环路接口向COMAND操作、显示和控制器单元A40/3和音频网关控制模块N93/1发送视频和音频信号。电视信号接收器为4折式天线分集，分为视频和音频信号。组合式电视信号接收器A90/1具有从汽车天线馈人信号的互相补充的4个输入单元。
    天线输入单元被分配给如下的3个电视接收器：
    ·Ant 1、Ant 2、Ant 3、Ant 4被分配给音频接收器单元
    ·Ant 1、Ant 2被分配给视频接收路径2
    ·Ant孰Ant 4被分配给视频接收路径1
    每个接收器单元都可以自动选择最适当的输入信号。音频和图像天线分集各自单独工作，以避免在移动接收期间的噪声干扰或图像删除。如果信号接收不良（如死区），电视图像冻结并且音频输出中断。
  （3）后车窗天线（图6）。

    后车窗顶部的电话天线A2/49a1和GPS天线A2/49 a2为有源天线。上述两根天线均由远程通信控制模块N112供电。每根天线需要一根天线电缆。左右两侧天线放大器模块A2/64和A2/65安装在C柱上。
    （4）天线放大器模块。
    过滤和放大射频信号左侧天线放大器模块A2/64和右侧天线放大器模块A2/65的滤波器从后车窗中的天线所接收的高频信号中选择所需的波段（AM、FM、TV）。然后将过滤的波段选择性地放大并由同轴引线发送到相应的控制模块，例如：音频网关控制模块N93/1、电视信号接收器A2/10、EIS控制模块N73等。
    无线电遥控中央锁止系统信号的解调：无线电遥控中央锁止系统（RRCL）的信号由左侧天线放大器模块A2/64解调并数字化，通过单独的数据线路发送到电子点火开关控制模块N73，然后存储在车内CAN （CAN B）中。对于代码889无钥匙启动系统，此模块还带有必要的接收器。左侧天线放大器模块八2/64是AM/FM和RRCL（无线电遥控中央锁止系统）的接收器。在带FM分集和AM放大器的车辆中，放大器和分集单元以及无线电遥控中央锁止接收器处于相同的壳体中。此总成由一个单独的双向FM放大器、放大器模块1和车窗天线A2/71组成。右侧天线放大器模块A2/65与放大器模块2、车型211.2中的车窗天线A2/72共同实现电视信号接收。要消除无线电和电视频率范围的重叠，要以对角的方式安装相应系统的天线放大器模块。
    （5） GPS大线。
    GPS天线A2/49 a2位于组合式电话和GPS车顶天线A2/49中。）它位于后车窗边缘的除霜器上方。CPS天线A2/49a2是有源天线，并通过通信平台提供能量。它为导航处理器和紧急呼叫系统提供导航卫星的位置数据。
