详解变频空调器的维修工具及操作方法

来源：本站整理作者：佚名 2016-06-24 16:01:25

    4.6管道加工
    空调器在维修过程中，大量实际操作是制冷系统管道的连接、开启、关闭。这就要求熟练掌握割管、弯管、扩管、截止阀开/关操作。
    4.6.1割管
    （1）割铜管
    如图4-25所示是割铜管的方法。选择小型割管器（俗称管刀），把铜管夹在滚子与刀轮之间→旋动转柄至刀口顶住铜管→将管刀绕铜管旋转，并不断旋紧转柄→当切割到接近管壁2/3厚度→用钳子轻轻折断铜管即可。

    警告：操作时一定要使刀与铜管垂直，并缓缓进刀，以免进刀过猛挤扁铜管。
    维修提示：
    割好的管口要求光滑不变形，但实际上往往有内缩现象，这时要用管刀的校刀边倒棱，倒棱时管口应朝下，并倒干净碎屑。
    （2）割毛细管

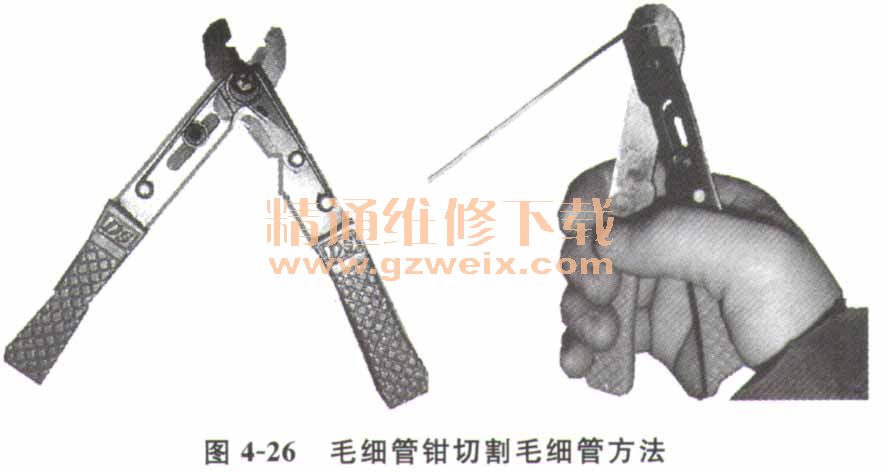

    1.毛细管钳切割毛细管如图4-26所示是用毛细管钳切割毛细管方法，将毛细管置于毛细管钳的槽口，按压钳柄即可。

    2.偏口钳切割毛细管如图4-27所示是用偏口钳切割毛细管的方法。用偏口钳（也可用比较锋利的剪刀）的钳口，在切割的毛细管部位转圈，压出一个印迹，再右手用克丝钳夹住有印迹部位，左手轻轻上下摆动（幅度不能过大）毛细管，折断毛细管。

    维修提示：
    符合质量的毛细管管廿应圆滑，如管口内缩应重新切割，知有毛刺应去除。

4.6.2育管操作
因空调使用的铜管较粗，一般用手把铜管弯制成圆弧状态，圆弧的直径应大于70cm。也可用如图4-28所示的弯管器进行，操作时视其管径配人相应弯管器内，扣牢管端后按预定的方向旋转杆柄，使管弯曲。

    警告：弯管操作时要注意不可用力猛弯，以防止压扁铜管。
    4.6.3扩管口

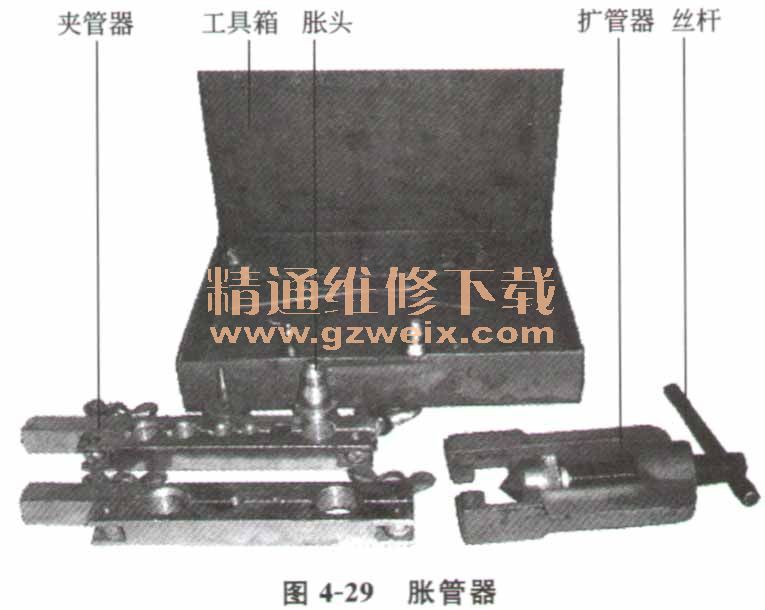

    如图4-29所示是胀管器，可根据需要将铜管口扩为杯形口或喇叭口。杯形口用于同管径之间的管道连接。喇叭口用于铜管与螺纹接头的连接。

    （1）扩杯形口

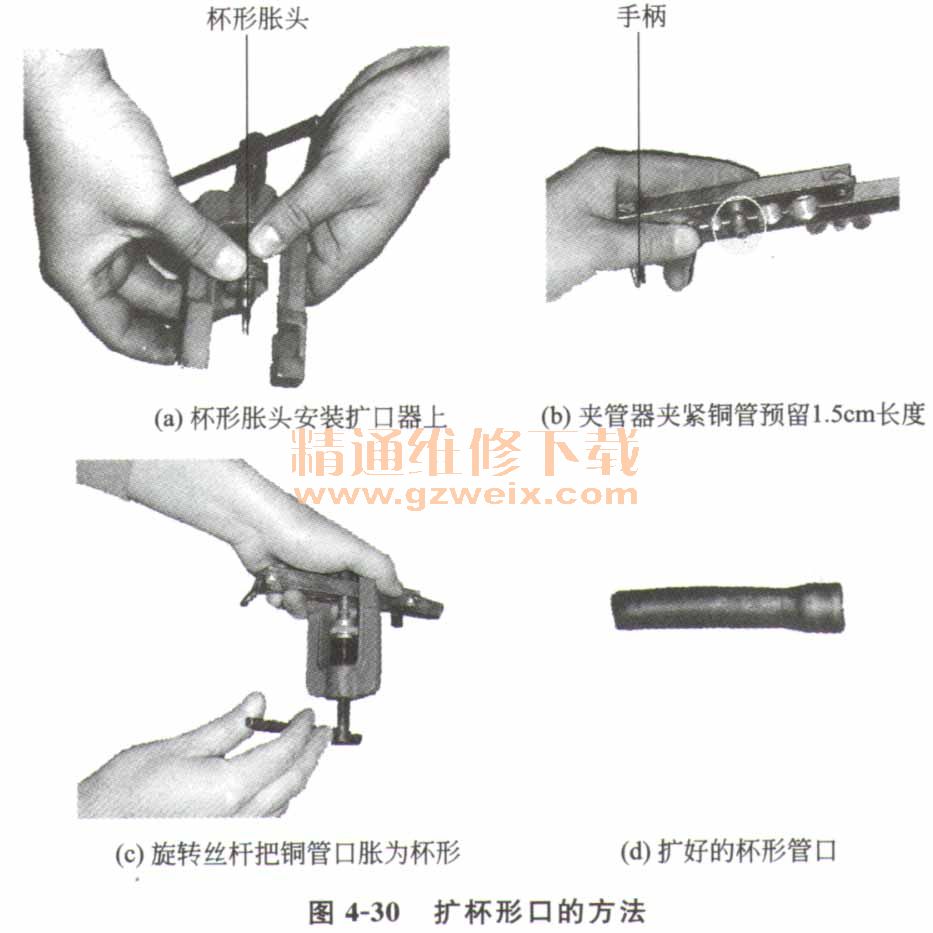

    如图4-30所示，根据铜管的直径，选择相应的杯形胀头安装到胀管器上→逆时针旋转手柄松脱夹管器，把铜管口插人到相应孔口，铜管口预留1. 5cm，手柄恢复到原位置并顺时针旋转，以把管铜夹紧→用杯形胀管头对准铜管口，顺时针转动胀管器，以使两侧卡槽固定住夹管器→慢慢用力旋动丝杆→直到把管口胀压成杯形状。

（2）扩喇叭口操作
    如图4-31所示，扩喇叭口的操作与扩杯形口类似，只是要求更高些。采用锥形胀管头，铜管的管口预留5～10mm （R410A制冷剂管则为10～15 mm）。扩好的喇叭口要均匀、大小适中、口内平直无歪斜状、无划伤、凹陷。

    警告：喇叭口扩小了连接时密封不好，扩大了容易开裂，尤其是薄壁铜管。

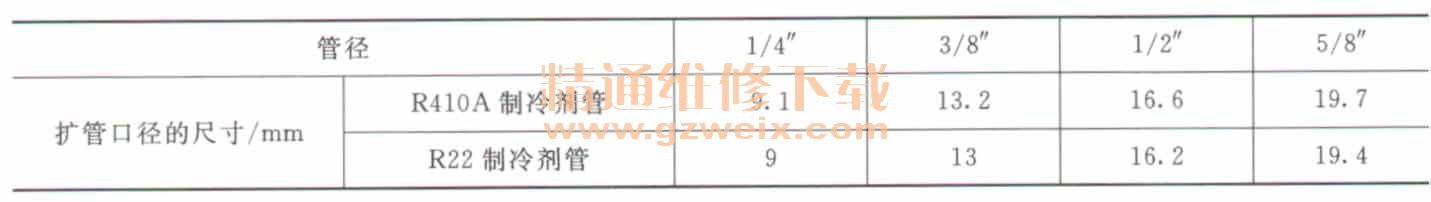

    数据：采用R410A制冷剂的扩管口径比R22扩管口径大，两者不同管径扩管口径见下表。
