2.调整中性火焰长度至适中  火焰长度也有三种：过大（火焰窜动）、适中、过小。火焰过大或过小均不利于焊接，容易导致焊接部位铜氧化。
    如图4-38所示是铜管焊接要求的火焰长度，即火焰呈现线性，长度为20～30cm。焊接毛细管要求的火焰长度为10～15cm。

    火焰由大调小步骤：将火焰调至中性后，先减少氧气量→出现羽状火焰→减少乙炔→调为中性火焰。
    火焰由小调大步骤：在中性火焰的基础先加大乙炔量，羽状火焰变大→加氧气量→调为中性。
    3.用中焰对粗管中部加热如图4-39所示，用中性火焰的中焰（距焰心顶部2～3cm）对粗管口的中部加热，待粗管被加热至暗红时→把焊条放置于两管口之间，加热部位随之移到两管口之间→当焊料熔化流向两管间隙处，随之把焊条移到焊缝下部（当然焊条放置时也可先下后上）→待焊接部位全部被熔化的焊锡均匀包围→且焊料覆盖接口处左右0. 8 cm以上→移出焊枪并关闭。

    警告：
    焊接处的周围和插接部分均匀加热，加热的时间不宜过长，以免焊接部位氧化。铜管与铜管之间焊接时放置焊条的最佳温度是600～700℃，即呈现暗红或鲜红色。
    4.焊接部位清洁及质量检测如图4-40所示是符合要求的焊接管口。焊接完毕，在空气中自然冷却后，干布将焊接处擦拭干净（注意：用不带油污和水分的布）。焊接部位光滑圆亮，焊料应冒处管接头处0. 8mm以上，内部管路畅通。
维修提示：
    焊接部位疙瘩的焊渣是焊接火号小；局部与焊料不能熔为一体、有小孔是被焊接部位氧化；如铜管被焊漏是加热温度过大或焊条移动速度过慢。
    （4）气焊注意事项
    1.氧气/乙炔瓶应放在通风干燥处，不能放置在阳光下或靠近热源、火源处。不准用带油的物品擦拭氧气/乙炔瓶及减压表手柄。
    2.焊接前要检查气焊设备是否在完好状态，可用肥皂水检查钢瓶口、气带、火嘴是否漏气。如发现减压手柄有故障或操作不灵时，应更换并立即停止使用。
   3.开启乙炔/氧气瓶阀门时动作要轻、缓。焊枪关闭时，先关闭乙炔阀门，其次关闭氧气阀门，以免产生爆声。
    4.火焰不能对准氧气/乙炔瓶、易燃品应远离火焰，以免发生意外。
    5.焊枪及火嘴不应放在有泥沙的地上，以免堵塞。
    6.操作时应戴上墨镜。发现火焰变成双道时，应关闭火焰，用细钢丝清理火嘴或更换。
    7.火焰不能直接对地加热，以免造成地面爆裂。

    4.8特殊器件的拆装
（1）四通阀的焊接
    警告：
    焊接四通阀前一定要拆下线圈（记住方向，必要时作记号），焊接时一定采用降温措施，因四通换向阀内有尼龙器件，温度过高会引起内部尼龙件变形导致四通换向阀报废。
    四通换向阀拆装在空调器维修中难度是最大的。因为它管口多且内有尼龙器件，对焊接要求又很高，既要保证管口密封性良好，管口之间平衡不扭劲，又要保证内部尼龙件不变形。视四通换向阀四管口位置采用直接拆卸或间接拆卸方法。

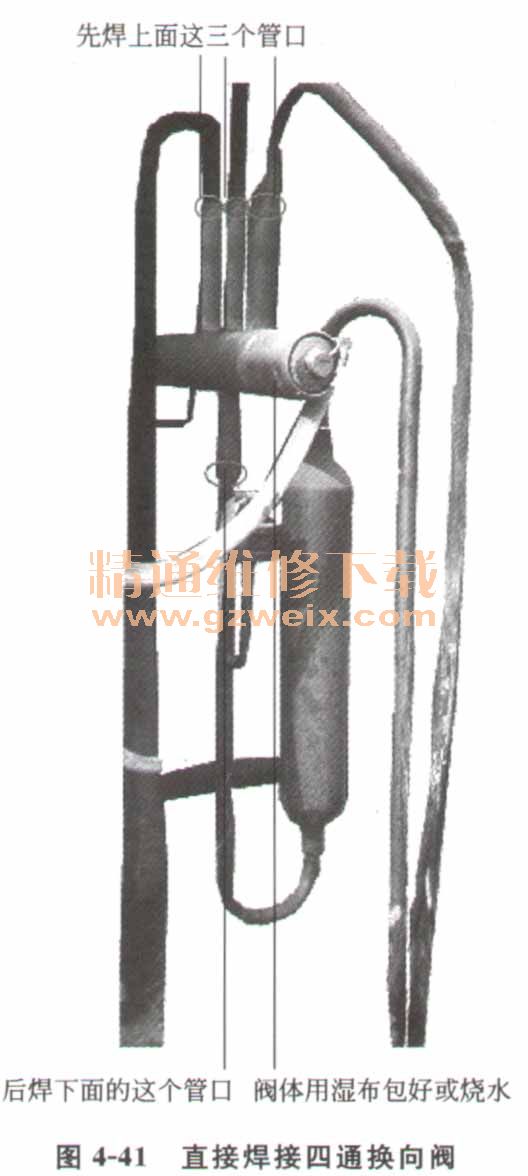

    1.直接焊接四通换向阀各管口  如图4-41所示，直接焊接四通换向阀的四个管口，适用于所有管口或3个管口横向或向上的机型，因管口在阀体上部，水分进人不了四通换向阀内，且热量上走，不容易损坏阀体内滑块（尼龙件）。方法是用湿布包裹好四通换向阀阀体（要随时更换湿布），也可采用浇水降温方法，边焊接边浇水。先焊开四通换向阀上部各焊口，再焊四通换向阀下部焊口。

    四通阀的安装是拆卸的逆过程，各个管口接头用干布擦拭干净，保证系统管路不含任何灰尘杂物，四通阀保持水平状态，把4根管子摆正到位，方向和角度与原来一样，管子不要“叫劲”。安装完毕必须对制冷系统充注8～12kg/cm2压力的氮气，用肥皂水对焊点进行检漏。
    2. 间接焊接四通换向阀如图4-42所示，适用于四通换向阀所有管口或3个管口向下的机型，因这类机型四通换向阀各管口不便于焊接、也不利于降温（因热气向上走直接烘烤阀体）。为此，拆下线后，先焊开四通换向阀相关连接管的焊口 ，把四通换向阀阀体浸于水中或用湿布包好，再焊四通换向阀各管口，以拆下四通换向阀。

    （2）单向阀的焊接
    如图4-43所示，因单向阀内有尼龙器件，焊接时要用湿布包裹以进行降温，并随时更换湿布，以免温度过高使尼龙件变形导致单向阀损坏。焊接单向阀与毛细管的连接侧时，火焰长度调小至15 cm，且只能对单向阀的管口中部加热。更换单向阀时注意阀体的箭头方向与原来一致。

    （3）毛细管的焊接
    如图4-44所示焊接毛细管的方法，中性火焰的外焰调至15～20cm，只能对粗管口（即过滤器和室内热交换器的管口）中部加热。毛细管拆安装注意事项如下。
    1.焊接时不能直接对毛细管加热，否则，毛细管会因热而变脆，甚至烧细或烧化。
    2.毛细管插人前应检查管口，不应有变形、毛刺、缩口现象，否则会影响制冷剂流通阻力，从而影响室内外热交换器压差比，导致制冷剂蒸发，影响制冷/热效果。
    3.毛细管安装时插人过滤器、热交换器管口内的长度一般为2cm左右（距过滤器网0. 5cm），若插人过深，触及滤网，易发生堵塞，若插人过浅，会使阻力增加。

    4.9    二通/三通截止阀的开关
    打开和关闭室外机的二通截止阀、三通截止阀，是分体空调器安装、移机、制冷系统维修必需的操作工艺，是实现加氟、放氟、收氟、排空的重要步骤。
    如图4-45所示的内六角扳手用于开关二通、三通截止阀。内六角规格为S=4、S=5。

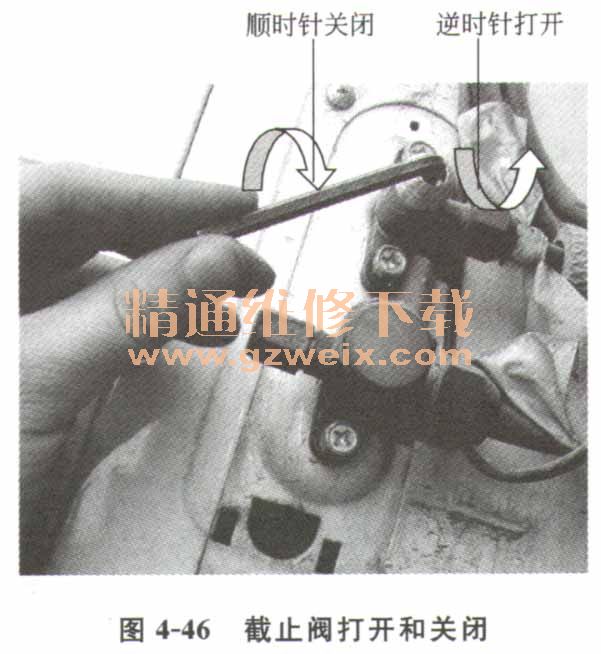

    图4-46是打开和关闭截止阀的方法。拧开截止阀前端密封铜帽，取相应管径的内六角扳手插人截止阀管口内，顺时针旋转为关闭，切断室外机管道与室内通路；逆时针旋转为打开截止阀，接通室外机管道与室内机。截止阀的开关操作与水龙头打开和关闭相似。

    警告：一定将高、低压截止阀门完全打开。否则，易造成漏氟或影响制冷剂循环。
