一辆行驶里程约1.1万KM的众泰Z500轿车。该车 偶发性熄火，仪表上所有灯熄灭。仪表灯、一键启动开关指示灯（红色）闪烁，车辆加装了车载OBD防盗控制器。

故障分析：
根据车辆故障现象分析：
1、发动机偶发性熄火且整个仪表灯熄灭怀疑是整车电源突然断电；
2、仪表灯、一键启动开关指示灯（红色）有规律的点亮和熄灭怀疑是PEPS系统存在故障；
3、车辆诊断接口上加装车载OBD防盗定位器怀疑是加装电器导致车辆整个系统异常。
案例3

检查过程：
根据故障分析进行检查验证：

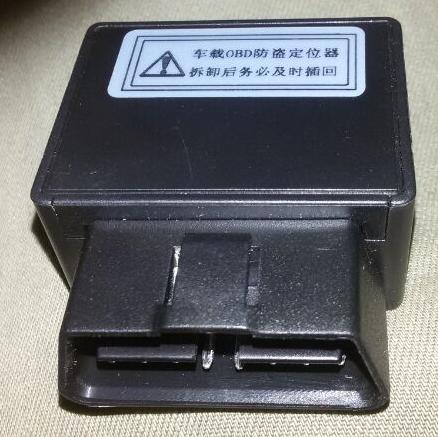

1、拆下用户加装的车载OBD防盗定位器(图一)，装到正常的Z500车辆上验证,故障未再现，排除因加装电器导致故障；

2、检查蓄电池正负枀连接、前舱电器盒接线柱、发电机+B接线柱、负枀到车身连接螺栓，无松动且接触良好；

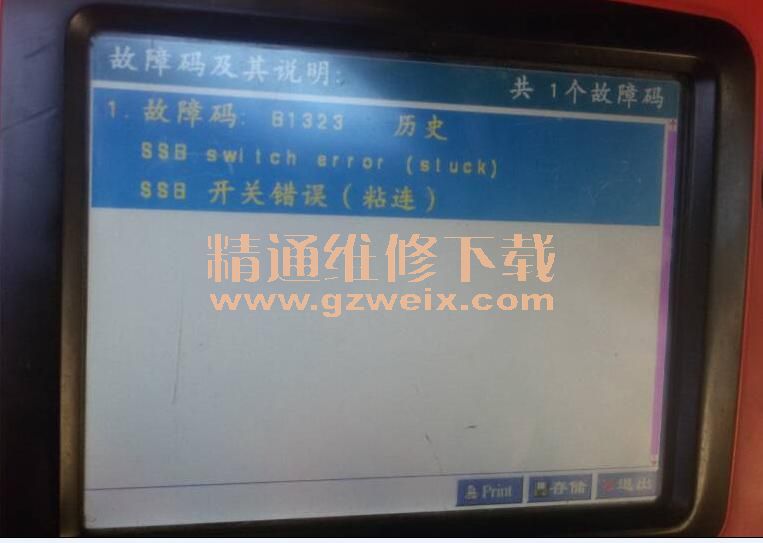

3、用众泰诊断仪进入PEPS系统读取故障码为：B1323 SSB开关错误（粘连）图二，更换一键启动开关验证，故障依旧；

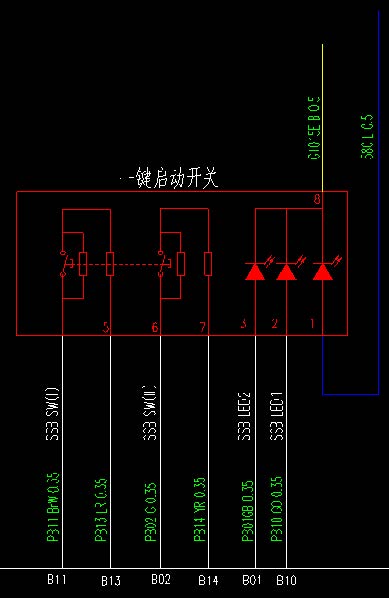

4.检查一键启动开关到PEPS模块之间线路的导通、短路。发现6、7号线（如图三）有偶发性短路情况。

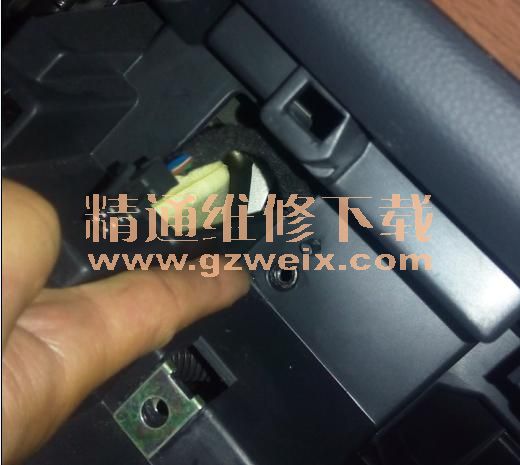

5.重点检查一键启动开关分支线束，在拆解导航固定螺栓时（如图四）故障又出现，确认为一键启动开关分支线束被导航安装螺栓刺破导致短路，重新包装线束，同时调整线束走向避免干涉，故障彻底排除。

案例总结:
车辆故障原因为一键启动开关分支线束被导航安装螺栓刺破，行驶中因震动导致线束间接性短路，相当于一键启动开关又给出一个按下的信号，从ON档到OFF档，车辆就熄火了。从最终的结果反思在此次排故过程中对诊断仪读取的故障码B1323中”历史”没有引起足够重视，多走了些弯路。
