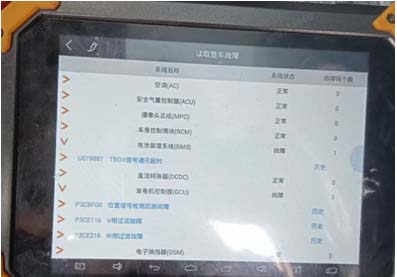

故障现象：客户到店反馈车辆电量低时増程器无法自动启动,手动打开弹射模式増程器可以启动,仪表上报増程器无法启动故障，用解码器读取故障GCU故障码为P3CBF00 位置信号检查回路故障，P3CE116 V相过流故障、P3CE216 W相过流故障，先刷写430 GCU软件，刷写软件清除故障码后进行路试，路试8KM后仪表依旧报増程器无法启动故障，回店读取故障码依旧为（P3CBF00位置信号检测回路故障）。
诊断思路： P3CBF00位置信号检测回路故障，根据故障代码分析为发电机旋变传感器信号异常，通过在故障时测量旋变电阻值来判断故障点是发电机问题、线束问题还是GCU检测问题。
发电机旋变电阻标准值：静态发电机旋变阻值均在正常范围（技术要求： 正旋 69±7Ω， 余旋 78±8Ω， 励磁 23±3Ω）
分析步骤：
1.读取故障码 读取冻结帧数据 来确定发生故障的时间是否与故障时间吻合进一步确认故障点。
2.当故障在线时，拔掉发电机与GCU的插头测量母端插头的旋变 针脚来确认发电机是否异常。分别测量（正弦：17和25脚，余弦：12和13，励磁：18和19），经测量发现发电机端旋变电阻正常。

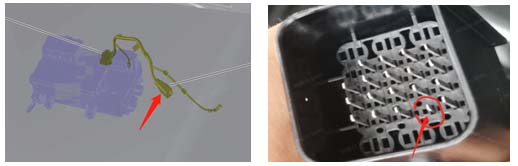

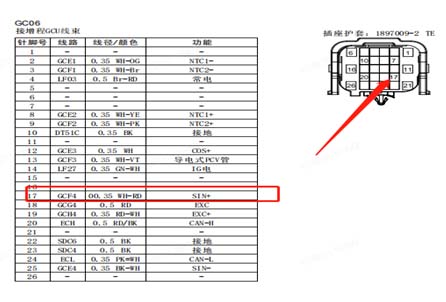

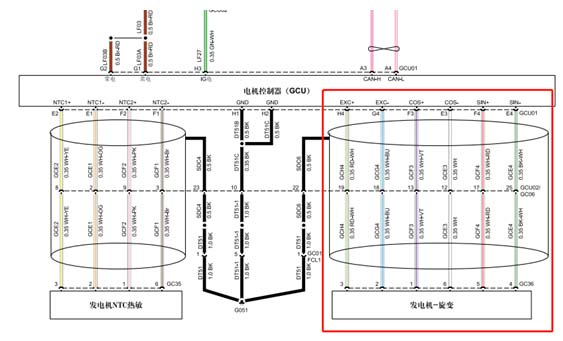

3.排查发电机到GCU的线束，在排查过程中发现GCU02线束第17脚退针，根据原理图发现17脚为正弦脚。判定因线束17推针导致正弦旋变电阻超范围，导致增程器启动异常，报 P3CBF00位置信号检测回路故障。
结论：测量发电机旋变电阻正常，检查线束发现退针，导致GCU检测的旋变位置错误导致增程器启动失败。
