故障现象:用户关闭背门时,偶发背门悬停无法关闭。
诊断思路:
1、诊断仪读取POT模块故障信息,无相关故障信息。
2、现场反复开关背门测试,反复开关四五次后故障复现,背门关闭悬停且发出蜂鸣声音;根据故障现象判断为背门防夹触发。
3、观察后备箱内放置物品及背门周围,并未发现异常;于是取下搁物板再次测试,故障不复现。

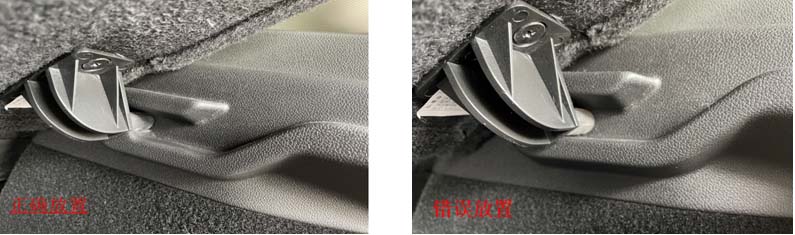

4、观察搁物板放置位置,发现搁物板放置未推到位,重新放置搁物板测试,故障排除。

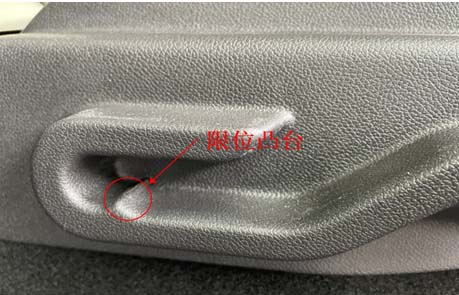

案例总结:问界M5车型后备箱搁物板放置设计,较SF5多了限位凸台,放置搁物板时需用力向前推进到位;在使用过程中,不易被发现导致搁物板未放置到位;偶发搁物板与背门干涉触发防夹,导致背门无法正常关闭。
