确认故障现象：

1.手机AITOApp数字车钥匙-蓝牙连接-蓝牙连接失败；

2.抬头显示按钮已打开但抬头显无显示；

3.NFC上锁解锁无法使用。



诊断流程：

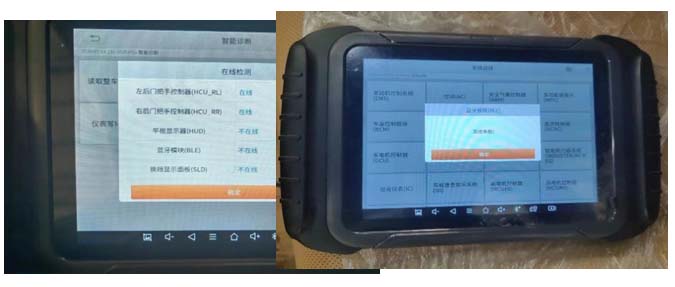

1.使用诊断仪进入智能诊断-在线检测，发现BLE/HUD均显示不在线（如图），单独诊断测试BLE/HUD模块均显示连接失败；

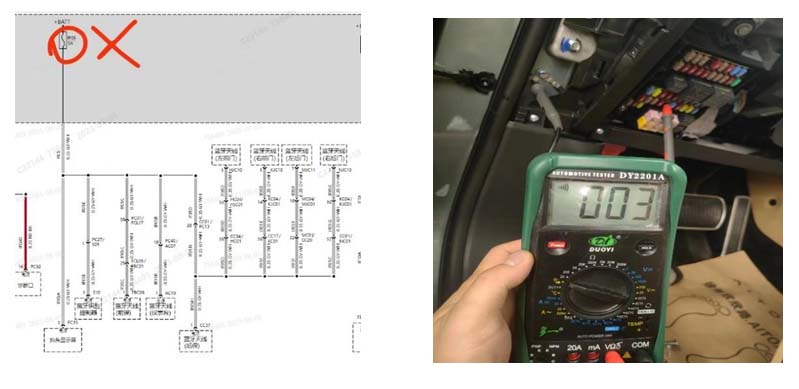

2.查看电路图册BLE/HUD有共用保险丝IF05，检查驾驶室保险丝IF05，发现IF05熔断，测量保险丝负载端对地电阻，保险丝负载端对地短路；

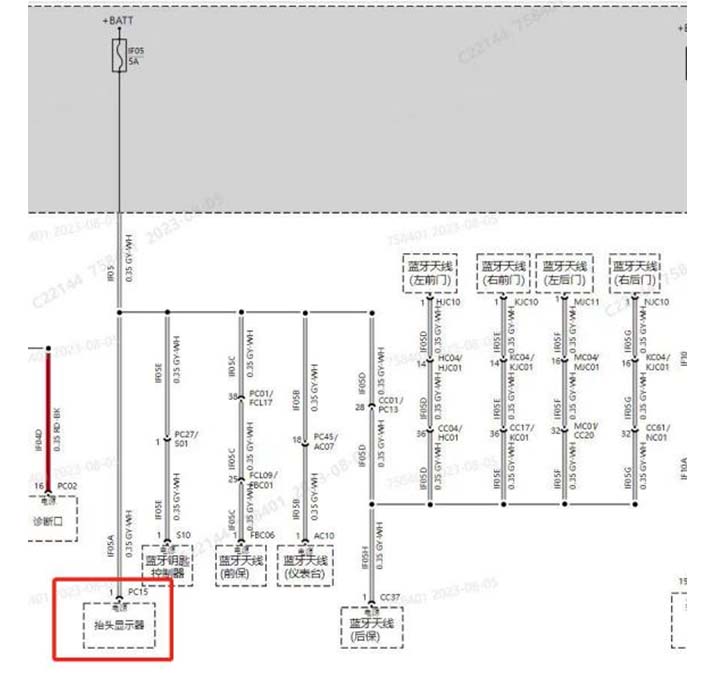

3.分析：IF05保险丝下挂抬头显示以及蓝牙系统，短路可能出现在插头针脚歪脚，线路，模块等。本着由易到难方法，用万用表测量IF05保险丝负载端对地电阻，先将抬头显示器插头拔掉，故障依旧，排除抬头显示器故障；

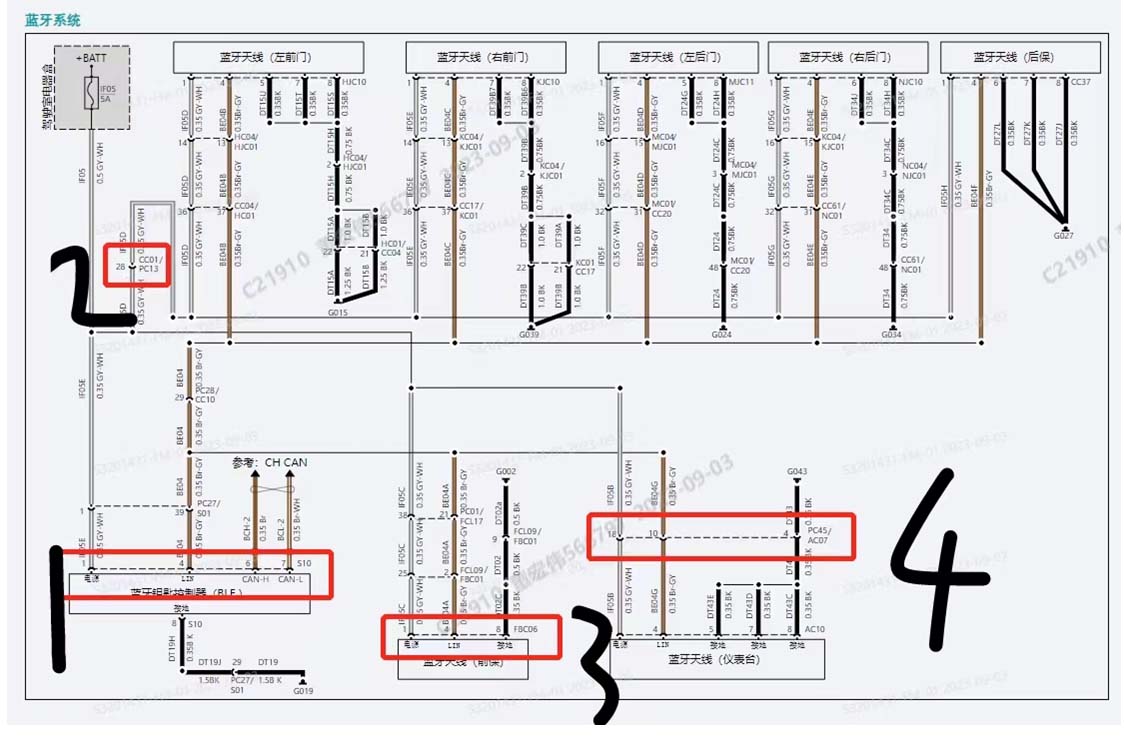

4.查看蓝牙系统电路，发现（如下图）拔下图中4个节点插头可以更快锁定故障区域。根据由简到难方法，1）拔掉蓝牙钥匙控制器插头，故障依旧。2）拔掉各车门蓝牙天线总插头CC01/PC13，故障依旧。3）拔掉前保蓝牙天线插头，故障依旧。4）拔掉仪表线束插头PC45/AC07,故障消失。故障锁定在了仪表台蓝牙天线及其线束上。
