故障现象： 车辆插枪充电时，充电指示灯闪烁异常
诊断思路：
1、 读取故障码根据故障码为切入点进行维修；

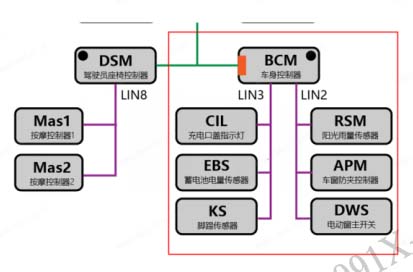

2、 根据图 1 电路图进行检修；
3、 根据网络，报文进行检修
维修过程：
1、 诊断仪读取故障码未发现有针对 CIL 报故障的信息；
2、 根据电路图分析，可能存在三种可能性分别为 CIL 故障导致、 LIN 线电压或

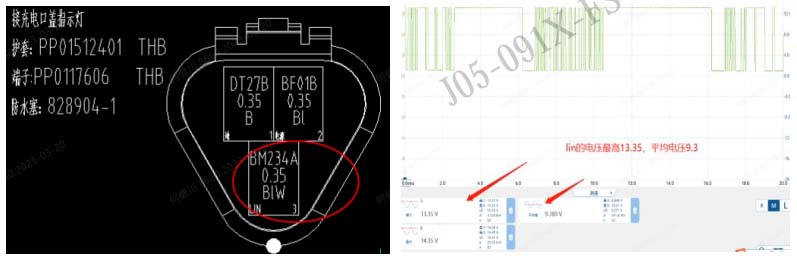

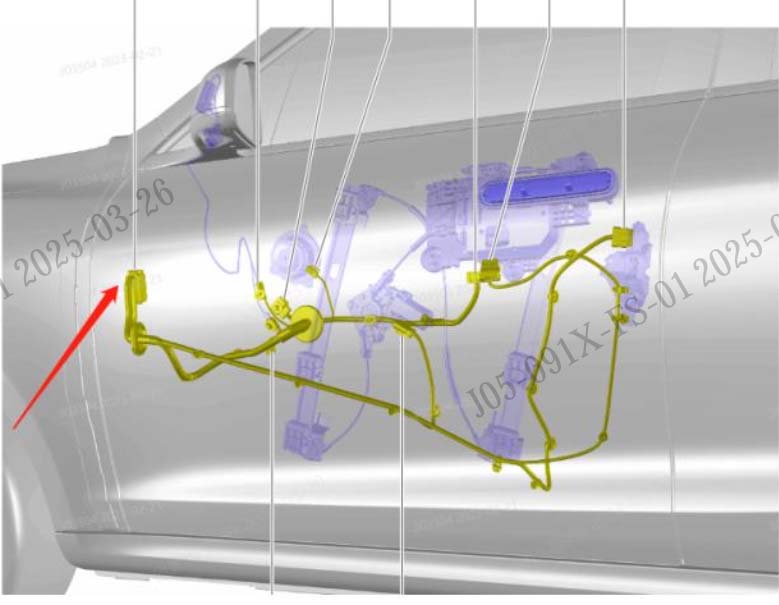

2.1 测量 LIN 线电压、接地，常电情况发现，用万用表测量线束接口 3 脚 LIN电压 9.6V， 1 脚搭铁接地正常， 2 脚常电 12V 正常.
2.2 根据上述判断线束正常，供电正常那么初步判断为 CIL 或者
BCM 故障，
换件验证并未解决故障。

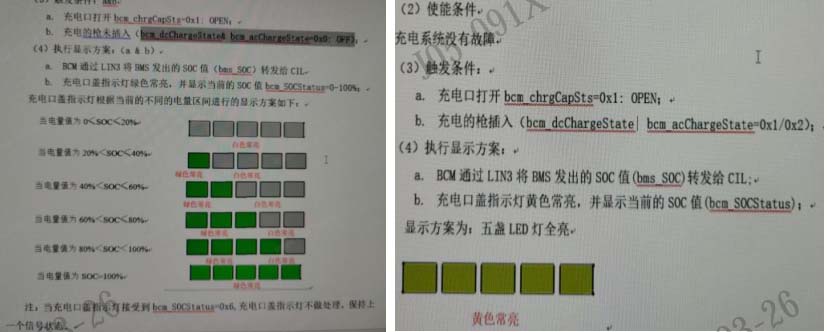

3、 根据整车逻辑分析
3． 1“
BCM 通过 LIN3 将 BMS 发出的 SOC 值转发给 CIL”根据这个逻辑分析
可能 BMS 传递给
BCM 的报文是否有异常，或者
BCM 转发给 CIL 的报文是否有异常。
3． 2 从
OBD 接口采集整车充电数据， 12、 13 脚 EVcan 以及 3、 11 脚 BDcan
进行数据分析， EVcan 充电时分析 BMS_metric、 BMS_obcCtrl、 BMS_subPower 三组报
文未见异常。分析 BDcan，因为
BCM 给 CIL 的信号由 LIN 线传输现场无法解析，但是在

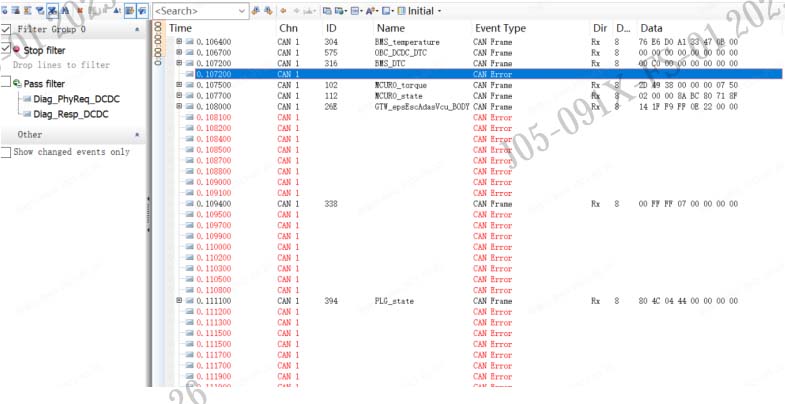

分析 BDcan 时发现， BDcan 网络中有错误帧
3． 3 根据上述分析，初步判断 BDcan 有某个电器件故障导致网络出现错误帧可能
存在影响
BCM 传输给 CIL 数据不完整，使用诊断仪进行电气在线测试，测试完成后发现
NFCPE 不在线，用 NFC 卡测试 NFCpe 的功能，发现功能失效，拔掉 NFCPE 插头进行充
电验证，发现功能恢复正常.
诊断结论：NFCpe 部件故障影响 BDcan 网络，出现错误帧导致
BCM 传输给 CIL 充电指示灯的数据不完整，更换 NFCPE 后故障恢复正常。
