当车轮转动时同样会带着花键轴一起转动，此时，轴上的蓝色齿轮可以在花键轴上发生相对自由转动。因此，在发动机停止，而车轮仍在转动时，蓝色齿轮和中间轴出在静止状态，而花键轴则随车轮转动。这个原理和自行车后轴的飞轮很相似。蓝色齿轮和花键轴是由套筒来连接的，套筒随着花键轴转动，但同时也可以在花键轴上左右自由滑动来啮合齿轮。
说完这些，换挡的过程就很好理解了，当套筒和蓝色齿轮相连时，发动机的动力就会通过中间轴传递到输出轴上，在这同时，左边的蓝色齿轮也在自由旋转，但由于没有和套筒啮合，所以它不对花键轴产生影响。而如果套筒在两个蓝色齿轮之间时，变速箱在空挡位置，此时两个蓝色齿轮都在花键轴上自由转动，互不干涉。
点击此处查看全部新闻图片

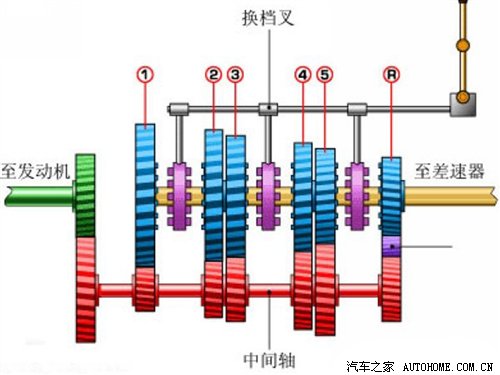

一个传统的5速手动变速箱换挡的原理也是一样的，只是变速箱结构中增加了套筒和齿轮组的数目，使之拥有更多的挡位。而倒档则是通过在中间轴（红色）和输出轴（蓝色）之间增加一个齿轮来实现的。由于增加了一个啮合齿轮，因此倒挡的齿轮始终会朝其他齿轮相反的方向转动。这个齿轮由于只起到改变齿轮旋转方向的作用，因此也称为惰轮。
『5挡二轴变速器结构，输入轴与主动齿轮整合为一体，简化了结构也节省了空间』
除了上述的传统三轴手动变速箱，目前轿车上广泛使用的是二轴手动变速箱，它的结构和三轴变速箱基本类似，只是其输入轴和中间轴整合为一根轴，因此具有结构简单，尺寸小的优势，另外，它还有中间档位传动效率高，且噪音较小等特点，因此更适合一般的前置前驱家用车，是目前使用最广的轿车变速器形式，它的缺点是不能设置直接挡，且一档的传动比不能设计的太高。而在后驱车上，使用较多的仍是传统的三轴式变速箱。

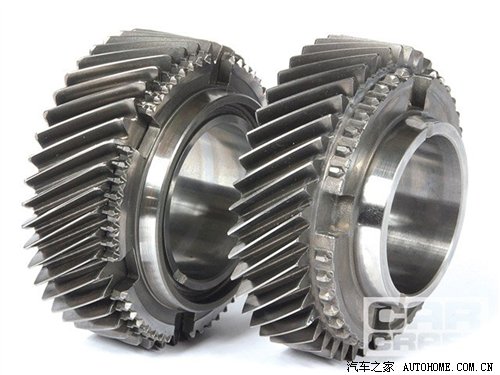

『民用手动变速箱使用的都是斜齿的设计 当然赛车上的手动变速箱则使用了传动效率更高的直齿』
一般的手动变速箱的齿轮组都是处于常啮合状态的，这些常啮合状态的齿轮组分为斜齿和直齿两种，两种齿形相比较，斜齿齿轮在结构上具有天生的优势，倾斜布置的齿形能够提高两个齿轮啮合的重合度，使齿轮传动平稳，降低噪音，并且可以提高齿根的弯曲强度、齿面的接触强度，从而提高齿轮的使用寿命。与之相比，直齿齿轮也并不是一无是处，其传动效率高的特点，可以使车辆获得更强大的轮上功率，因此在赛车变速箱领域应用广泛。
点击此处查看全部新闻图片

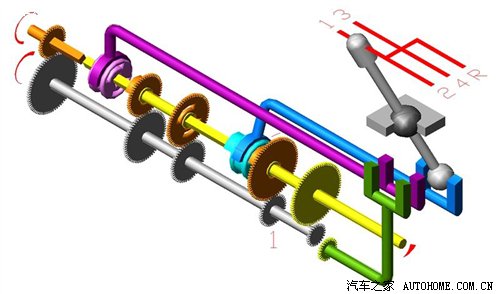

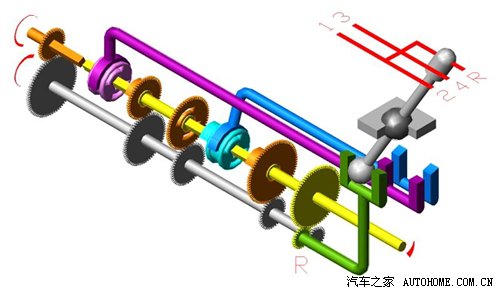

『上图为推杆连接的换挡方式的4速手动挡变速箱模型』
一般的手动变速箱，都是通过推杆连接或者是拉线来控制换挡的。推杆连接的换挡控制方式，更为直接但是传递的振动会很大；而拉线式的虽然没有振动，但是挡位显得不是很清晰，可谓是各有优劣。除了这两种纯机械式的换挡控制，此外，还有使用电控装置换挡的手动变速箱，它可以很好的结合推杆和拉线换挡之间的优点。这种变速箱在换挡的时候，挡拨动变速杆到相应的挡位，在变速器里就会有电机驱动相应的拨叉控制套筒与齿轮咬合，因此不存在挡位不清晰的问题，而且换挡的行程也可以控制在很理想的范围。
点击此处查看全部新闻图片
手动变速器的换挡机构形式有直齿滑动齿轮，啮合套和同步器三种，在轿车变速器上，前两种形式已经很少使用，同步器换挡已经得到了非常广泛的应用。
由于换挡的时候，想要顺利的换挡，换挡前后两组主动齿轮的转速就要保持一致，就算不一致，也至少保证速度相近，但是由于前后两组齿轮比是不同的，所以在行驶过程中是不可能出现这样的情况的。如果没有同步器，司机可以采用空挡时加一脚油，两脚离合的方式来逼平两个挡位间的转速，这就是为什么以前没有同步器的手动挡车型都需要换挡时都需要两脚离合的原因了。
点击此处查看全部新闻图片

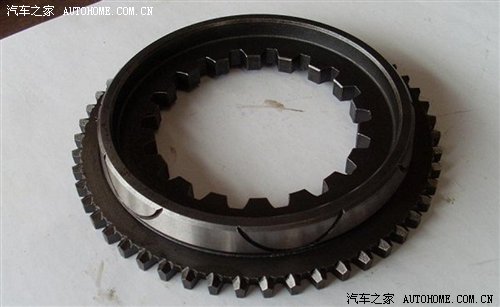

对于采用了同步器换挡的变速箱来说，换挡顺畅与否，很大程度需要取决于同步器优劣。同步器其实说白了就是在结合套和齿轮组上布置的摩擦片，与一般摩擦片不同的是，它的摩擦面是锥形的。这组摩擦片的作用是在直齿和圆盘的立齿相接触以前，提前进行摩擦，来将转速较大的一方的能量传递给转速较小的一方，使得转速较小的一方提升转速，达到与转速较大的一方转速同步。这样不仅可以保证正常换挡，还能起到缓冲的作用，而锥面摩擦片组的数目与材质则直接影响到了同步器性能的优劣。 而大众经典的MQ200手动变速箱的同步器拥有三组锥面摩擦片，这也造就了这台变速箱出色的入挡手感。
点击此处查看全部新闻图片
在了解了手动变速箱的大致结构之后，我们再看看它都有什么的优缺点。优点显而易见，它结构简单，性能可靠，制造和维护成本低廉，且传动效率高（理论上会更省油），另外，由于是纯机械控制，换挡反应快，且可以更直接的表现驾驶者的意愿，因此也更富驾驶乐趣，这些都是手动变速箱的优点。不过相比自动变速箱，它操作繁琐，而且在挡位切换时顿挫明显的劣势也是无法弥补的。

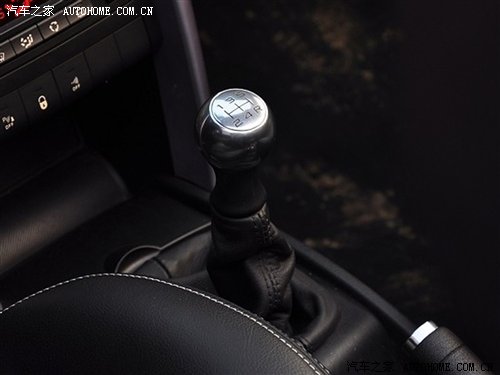

『一台优秀的手动变速箱，良好的手感和合理的齿比缺一不可』
那么，一台优秀的手动变速箱需要具备哪些特点呢？首先变速箱必须要拥有良好的挂档手感，每个挡位清晰，拥有合理的横向和纵向行程，入挡的阻力小并带有吸入感。除此之外更重要的是，各挡位之间的齿比排布必须合理。因为各个挡位间的传动比分布，直接影响车辆行进中动力衔接的畅顺性，通常要求低挡能有力加速，高挡能达致高速同时省油，且各挡间的距离要均匀，不然就会很容易造成换挡时窜车的情况。
小结：在国内各大城市路况越发拥堵的今天，堵车时走走停停的状态下，手动挡的操作繁琐的劣势更为突出，因此，目前国内轿车市场上，手动挡车型的市场正在被各式各样的自动挡车型日益蚕食，而在汽车工业高度发达的欧洲，手动挡车型依旧占有很大市场份额。这说明，在许多追求纯粹驾驶乐趣的人眼里，那种离合器，油门和挡把之间无间配合的乐趣是任何自动挡都无法替代的。

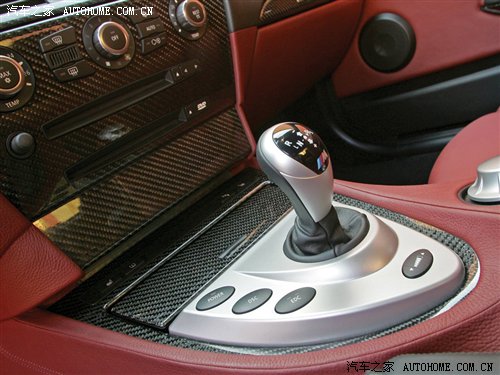

『宝马的SMG（Sequential Manual Gearbox）变速箱的本质还是一台手动变速箱』
此外，在手动变速箱的基础上，目前还有两种从手动变速箱基础上衍生出两类不同的自动变速箱：分别是电控机械式变速箱也叫做AMT或者EMT变速箱，和我们熟悉的双离合变速箱，以上两者我们也将会在今后的文章中为大家详细介绍。
