（7）如图 529 所示，翻转变速器，使变矩器壳侧向上，将轴承（42.210）和垫片（42.200）安装到行星齿轮组件（42.010）上，将行星齿轮组件安装到变速器壳内。

（8）如图 530 所示，安装止推垫片（42.010/290）到太阳轮 2 上，将太阳轮 2 和锥形垫（42.010/310）安装到行星齿轮组件上。太阳轮有槽的一面向上。

2. 安装制动器 D

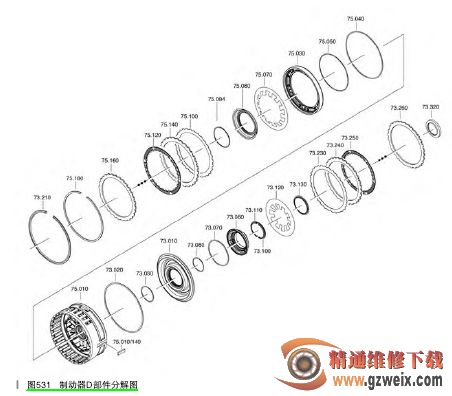

制动器 D 部件分解图如图 531所示。

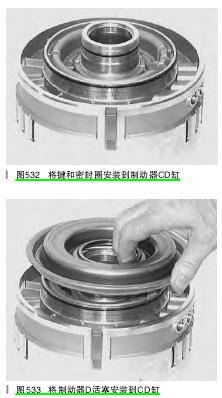

（1）如图 532 所示，用塑料锤将 2 个键（75.010/140）安装到制动器 CD 缸（75.010）。将 1 个 O 形密封圈（73.080）安装到制动器 D 活塞上，将 2 个 O 形密封圈（73.020 +73.030）安装到制动器 CD 缸上。

（2）如图 533 所示，将制动器 D活塞安装到 CD 缸。

（3）如图 534 所示，将 1 个 O 形密封圈（73.070）安装到隔板（73.060）上，将隔板安装到制动器 D 活塞上。安装分开式保持环（73.100+73.110）。

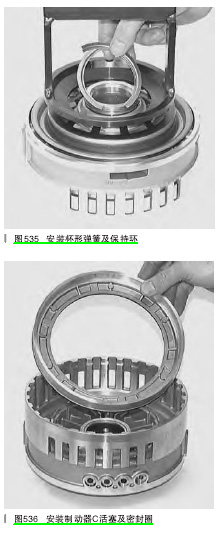

（4）如图 535 所示，放入杯形弹簧（73.120），用专用工具（5x46 000221）压下杯形弹簧，安装分开式保持环（73.130）。

（5）如图 536 所示，翻转 CD 缸180 °， 在制动 器 C 活塞（75.030）图532 将键和密封圈安装到制动器CD缸上安装 2 个 O 形密封圈（75.040 和75.050），将活塞安装到 CD 缸。

（6）如图 537 所示，放入杯形弹簧（75.070）和保持环（75.080），用专用工具（5x46 001 501）压下杯形弹簧，安装卡环（75.084）。
