研究车辆的侧翻过程及方法
来源:本站整理  作者:佚名  2012-07-05 08:39:11


2. 2 简单侧翻模型

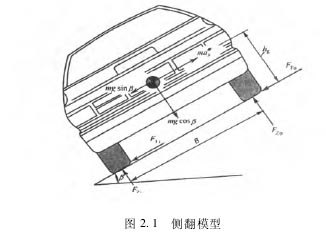

分析由于汽车车轮一侧的垂直反力为零而引起的侧翻。忽略汽车悬架及轮胎的弹性变形,将汽车看作是一个刚性的整体,则在侧倾平面内,刚性汽车的稳态转向模型如图 2. 1 所示,汽车受力有重力、离心力、路面支持力以及来自路面的侧向力。



假设道路的侧向坡道角 β 很小,即 sin( b ) = b,cos( b ) = 1,汽车处于稳定状态,则对汽车的外侧车轮与地面的接触点取力矩之和为零,即有下式成立:





式( 2 -1) 变换可得:



式中

m—汽车的质量;

hg—汽车质心的高度;

ay—侧向加速度;

β—道路的侧向坡度,当 β =0 时,汽车在水平路面上行驶;

Fzi—内侧轮胎支撑反力;

Fzo—外侧轮胎支撑反力;

B—轴距。



由式( 2 -2) 可知,随着转弯的侧向加速度 ay的加大,汽车的内侧轮胎的路面支持力 Fzi逐渐减小,当Fzi减小到零时,汽车在侧倾平面内不能保持平衡,开始侧翻。汽车开始侧翻时所受到的侧向加速度 ay称之为侧翻阈值,当 β = 0 时,侧翻阈值为 B/2h,此值常用来预估汽车的抗侧翻能力。



3 结论

( 1) 汽车侧翻分为两大类,一类是曲线运动引起的侧翻,另一类是绊倒侧翻。

( 2) 建立简单的侧翻模型预估汽车的抗侧翻能力,能为车辆的侧翻事故预测和设计改进提供参考依据。
