用专用工具13 0 191从喷油器上拆下PTFE密封环，只允许用不起毛的抹布清除喷油器的圆柱形部分上的燃烧残留物（不要使用超声波或其他辅助工具）。不要清洁喷油器喷嘴（如图7所示）。

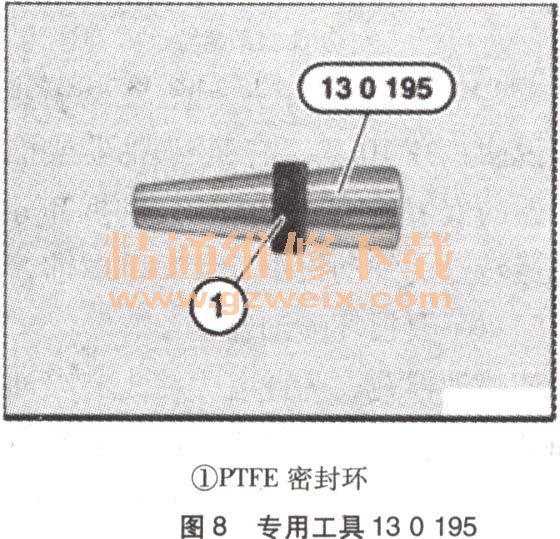

    将新的PTFE密封环推到装配锥13 0 195上（如图8所示）。

    将PTFE密封环用手指并借助装配锥130 195推到喷油器上（如图9所示）。

    提示：
    ◇不要用指甲推上PTFE密封环
    ◇不要使用润滑辅助工具
    ◇在推上时密封环将扩张

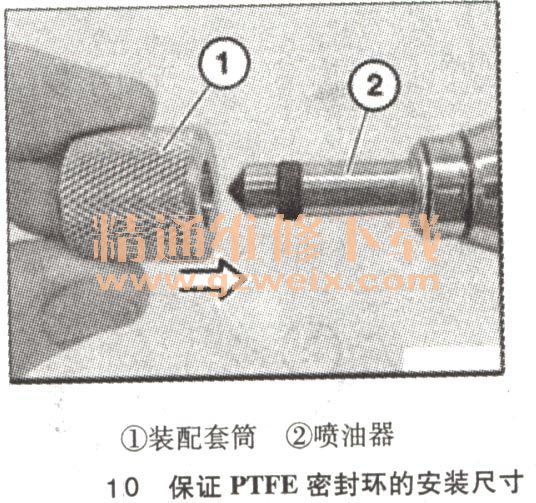

    为了将已扩张的PTFE密封环调整到安装尺寸，先后将3个直径逐渐变小的装配套筒推到喷油器上。将具有大开口的装配套筒首先推到喷油器上。不要使用润滑辅助工具（如图10所示）。

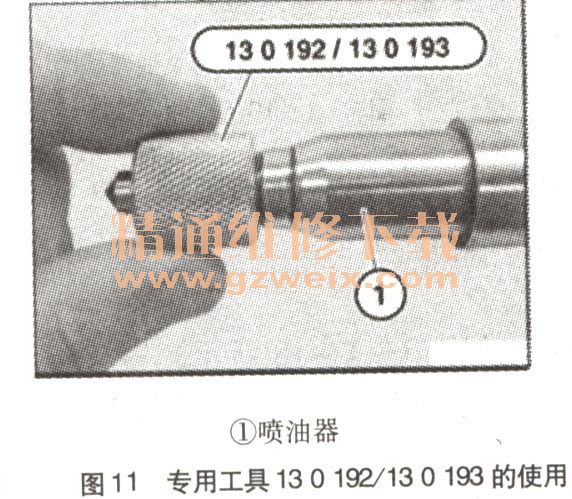

    首先将装配套筒13 0 192（大直径）推到喷油器上，接卞来将装酉磅筒130193（中直径）推到喷油器上（如图11所示）

    最后将喷油器压人装配套筒130194（小直径）中（如图12所示）。

    安装说明：在10min内安装喷油器或推上护罩（插图13 14 05） 。 （PTFE密封环膨胀）喷油器的安装：喷油器的安装和拆卸分开描述。
    ◇在运转过的发动机中安装喷油器前，检查喷油器孔有无污物。仅被污染的喷油器孔需要清洁。注意不  要损坏喷油器
    ◇清洁喷油器孔，为此首先将现有喷油器不带去祸元件而带一个新的PTFE密封环多次推人喷油器孔中，再重新拉出。然后必须更新此PTFE密封环
    ◇清洁汽缸盖中去祸元件的接触面
    ◇更新去耦元件
