二、交流发电机信号

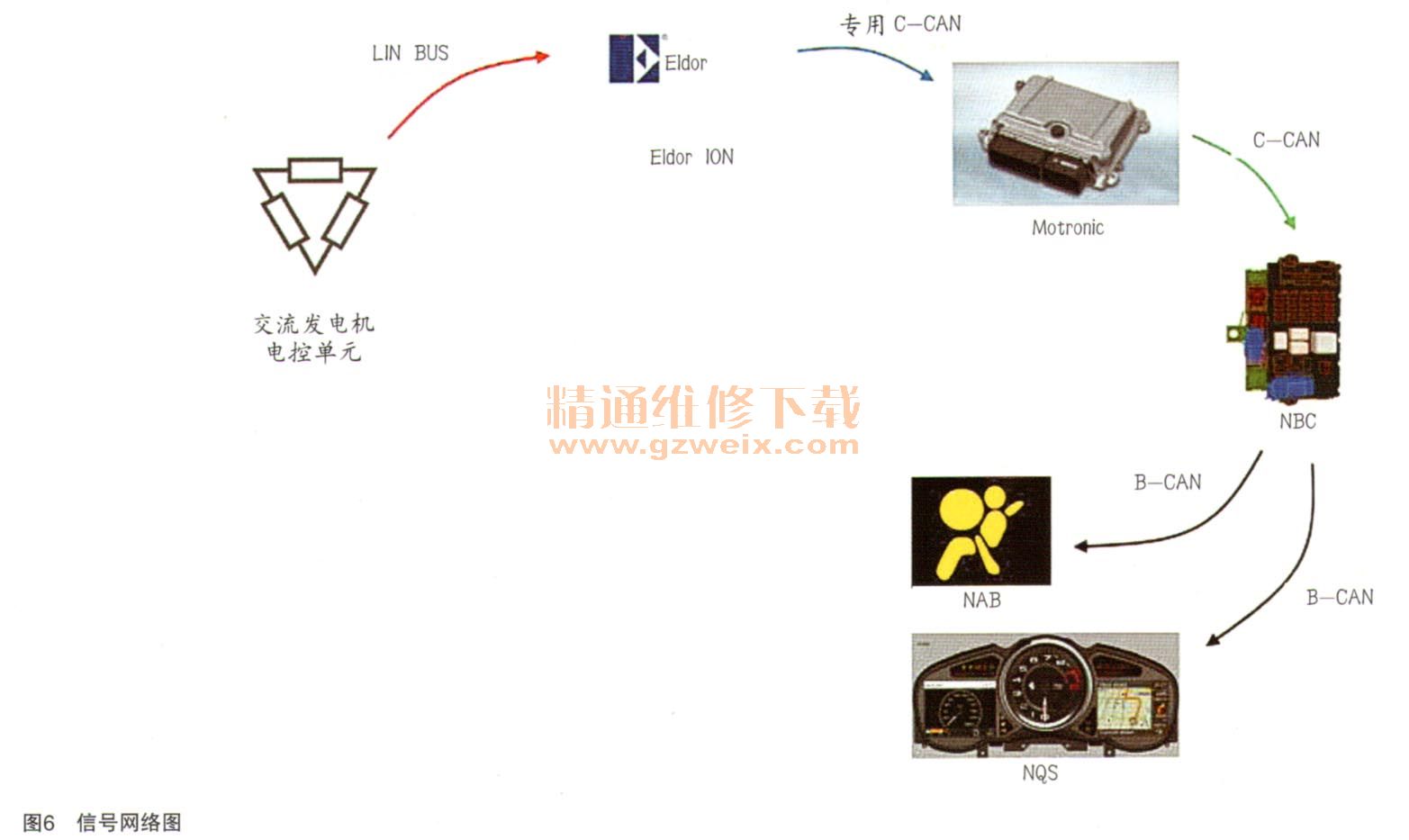

交流发电机系统是F12推出的创新,是由专用电控单元(交流发电机电控单元)操作的新功能。因此信息链的流动如图6所示。
因此交流发电机电控单元经由专用总线(LIN)发送信号至Eldor电控单元,它经由专用CAN与Motronic电控单元共享该信号。然后Motronic电控单元经由公用C-CAN发送相同的信号至NBC,它再经由B-CAN线路与NQS和NAB共享该信号。车身计算机获取“交流发电机充电状态”信号,将其发送至NQS,在必要时点亮警告灯,发送至NAB节点控制电池状态,以启动焰火充电。
