浅谈一汽大众迈腾B8L车灯开关技术
来源:汽车维修与保养  作者:佚名  2017-07-12 10:00:25



    2.断开车灯开关E1的LIN总线(即断开1脚)。

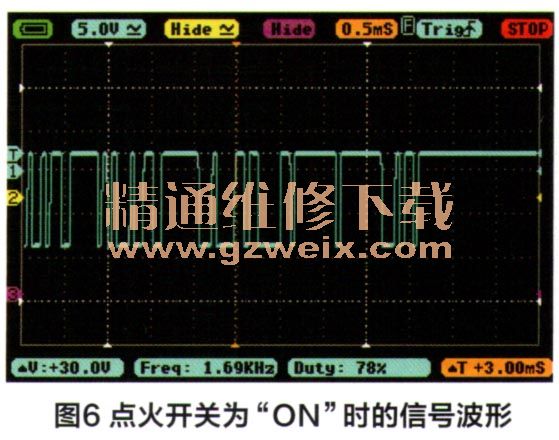

    故障现象:同上。同车上其他LIN总线一样,该LIN总线信号为数字信号。图6是点火开关为“ON”时它的信号波形。此时测量1脚电压,为9V左右。

    3.断开车灯开关E1的冗余信号线(即断开4脚)。
    故障现象:车灯开关E1由关闭档拧到Auto档时,近光灯延迟3s才开启;但从示宽灯拧到Auto档时,近光灯开启不延时。无法开启雾灯,仪表没有灯光报警。冗余信号线的波形在不同档位时不一样,具体如下。
    (1)车灯开关E1处于关闭档位时,波形如图7所示。

    (2)车灯开关E1处于Auto档(测量时为近光灯)与示宽灯档位时,波形如图8所示。

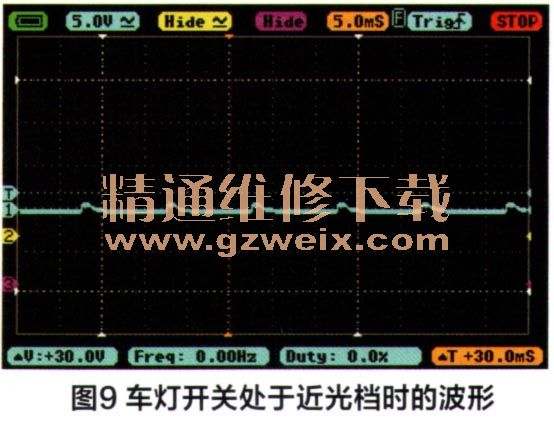

    (3)车灯开关E1处于近光档时,波形如图9所示。


    三、总结
    以上对迈腾B8L的车灯开关及其线路进行了简要介绍。可以看出,与上一代迈腾相比,由于使用了LIN总线,迈腾B8L车灯开关线路确实简单很多。笔者认为,总线(包括CAN总线和LIN总线)在今后汽车上会使用得越来越多,随之带来的是车辆电子线路的简单化。
    相关资料:2016年一汽大众迈腾B8L维修电路图
