3 总体设计
    智能手机安装一个无钥匙APP，该APP开启必须通过输入密码或图形验证才能开启，防止手机丢失或被偷抢后他人通过手机APP对车辆进行控制。蓝牙装置与车辆控制器连接，手机APP再通过蓝牙关联对车辆进行上锁、解锁、启动、熄火等控制。汽车蓝牙智能手机无钥匙进入一键启动系统总体设计方案如图1所示。

    3.1硬件设计
    图2为硬件设计方案。在汽车原有的设备基础上，利用现有的报警喇叭和双闪灯。电源部分选用4.5～24 V宽电压电源输入的MP2359直流降压转换器芯片，微控制器采用STM32F103C8T6，是一种集成电路，芯体尺寸为32位，程序存储器容量是64 KB，需要电压2～3.6 V，工作温度为－40～85℃。MLT-BT05 4.0蓝牙模块，支持微信airsync、IOS与ANDROID APP通信、主从一体、IO控制。

    该系统硬件接线作用如下：①12v电源正极，常电源；② APP指令，用来给蓝牙模块信号，发送解锁和上锁指令；③中控上锁，用来给车门上锁；④中控解锁，用来给车门开锁；⑤双闪灯信号开关，用来开启双闪灯，提醒车门开启状态；⑥喇叭开关，用来上锁成功提示和报警；⑦顶灯信号，用来提示车门开启状态。

    3.2软件设计

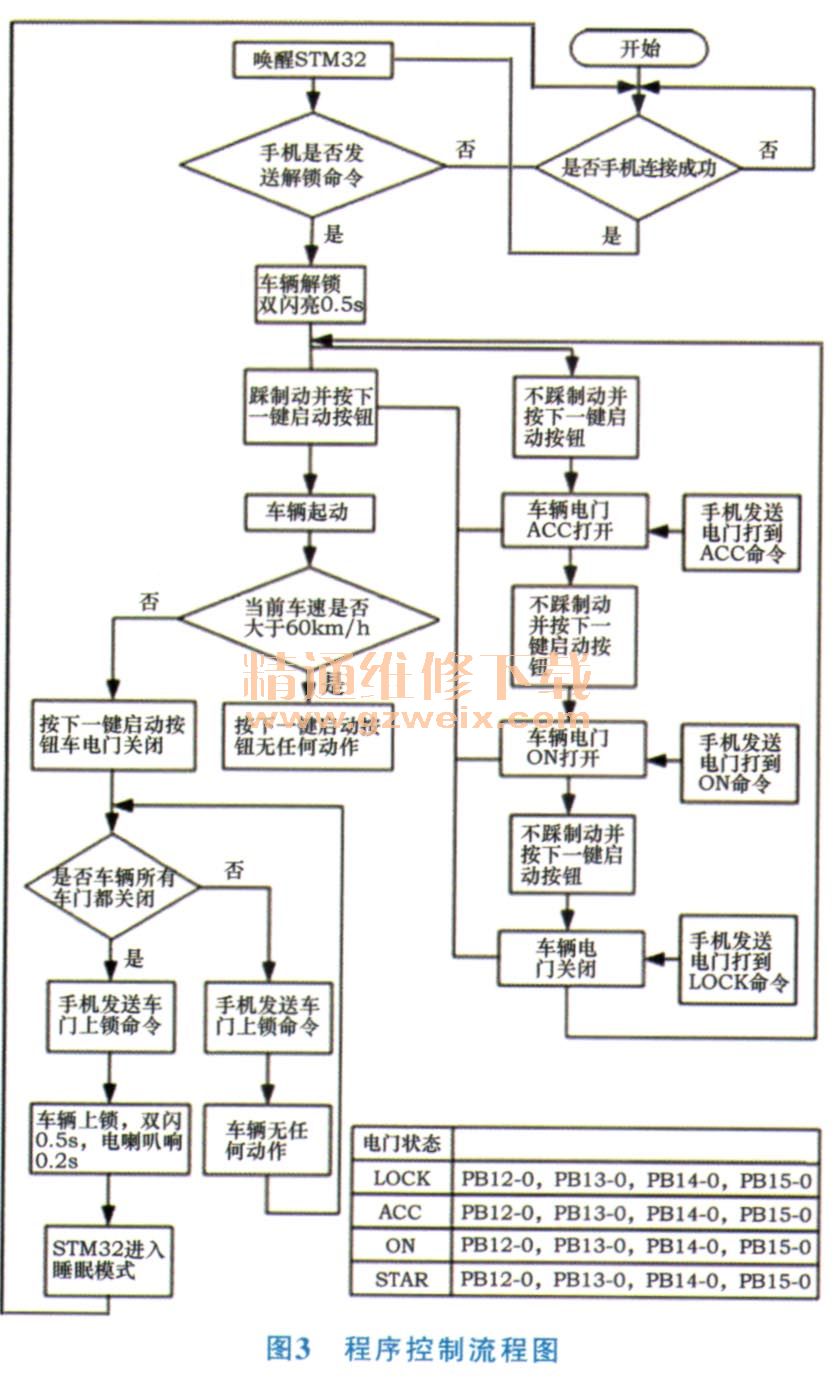

    为了快速、安全与汽车蓝牙装置相匹配，采用高性能、低成本、低功耗的ATM32单片机，同时双闪灯定时5s，当车速大于60 km/h时，判断车门是否锁好，当所有车门关闭时，监测手机是否发送命令。程序控制流程图如图3所示。


    4 结束语
    本设计充分利用了原车上的信号装置和执行装置，无须破坏原车线路，在手机上安装一个钥匙APP系统。该APP的应用必须通过车体的蓝牙相匹配，同时必须通过输入密码或图形验证才能进入开启界面，再对车辆进行上锁、解锁、启动、熄火等控制。利用智能手机的便利，蓝牙等控制技术的成熟，解决汽车钥匙的携带和便利问题。
