日产奇骏车转向角传感器匹配方法
来源:本站收集  作者:佚名  2016-02-02 10:02:15

    对于2009款~2014款日产车系,在进行拆卸、安装ABS执行器及电气单元,更换全车轮胎或轮胎换位,拆卸、安装转向盘,更换气囊游丝,更换转向柱等操作后,需要对转向角传感器进行匹配,否则可能会出现以下故障现象:转向盘转到中间位置时,车轮没有回正;动态稳定系统关闭(VDC OFF)指示灯和侧滑(SLIP)警告灯点亮(图1);ABS系统内存储有故障代码“C1143转向角传感器电路”。
    本文以2009款东风日产奇骏车为例,介绍使用元征X-431 PRO系列产品对转向角传感器进行匹配的操作方法。

    (1)在执行转向角传感器匹配操作前,要让车辆保持直行状态,并使转向盘回正。
    (2)连接X-431 PRO,接通点火开关至ON位置,在X-431 PRO上选择东风日产V16.10以上版本。
    (3)依次点选“16PIN车辆”、“手动选择”、“远东”、“中国”、“奇骏(X-TRAIL)”、“T31”、 “2008.09以后”和“系统选择”,进入系统选择界面。
    (4)点击“ABS(防抱死制动系统)”进入ABS控制单元,再点击“读故障码”,读取到ABS控制单元内存储的故障代码如图2所示,此时需要对转向角传感器进行调整。

    (5)用X-431 PRO读取数据流,找到转向角传感器的数据,调整转向角数据至“0°±3.5°”(图3)。

    (6)在“特殊功能”里选择“转向角传感器调整”,会出现图4所示的提示信息。

    (7)点击“确定”,出现图5所示的提示信息。

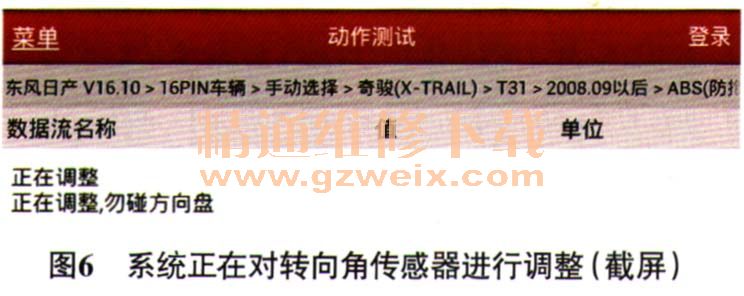

    (8)点击“确定”,系统将自动对转向角传感器进行调整,此时请勿触碰转向盘(图6);

    (9)等待约10 s,当设备接收到ECU发送的指令符合要求后,会提示“调整完成”(图7),否则会提示紧急停止,说明调整失败。

    (10)调整完成后,断开点火开关,然后再接通点火开关至ON位置。
    (11)执行步骤5,确认转向角度数是否为0°±3.5°,如果超过范围,则重复步骤6~10。
    (12)匹配完成后,清除ABS控制单元和ECM内存储的故障代码,然后将点火开关置于OFF位置。
    相关资料:2014年东风日产新势代奇骏原厂维修手册

关键词:奇骏
