宝马F15加装M空气动力学套装
来源:本站整理  作者:佚名  2015-10-30 08:49:24

    加装套件编号:51 92 2 356 907,M空气动力学基础套装的加装套件。
    1.M空气动力学加装套件一览图
    前部保险杠挡板配件范围,如图1所示。

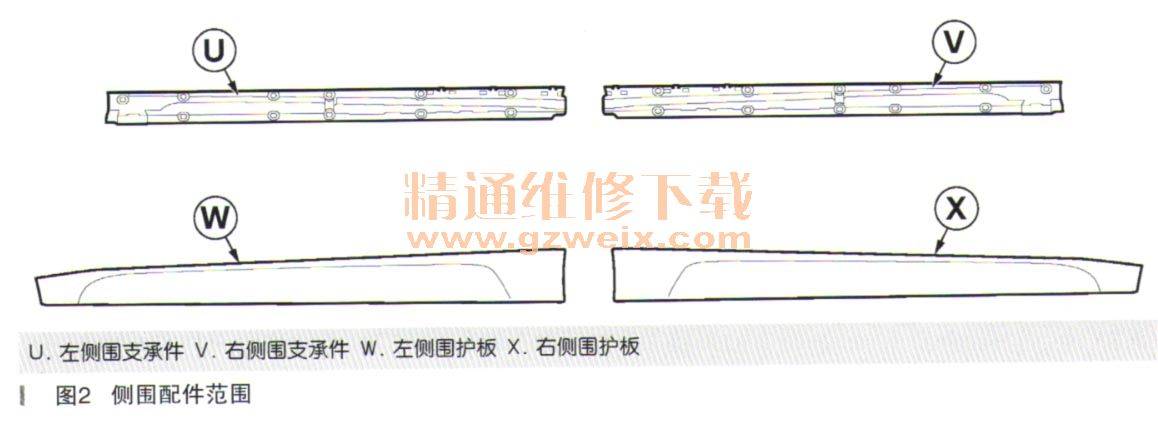

    侧围配件范围,如图2所示。

    后部保险杠挡板配件范围,如图3所示。

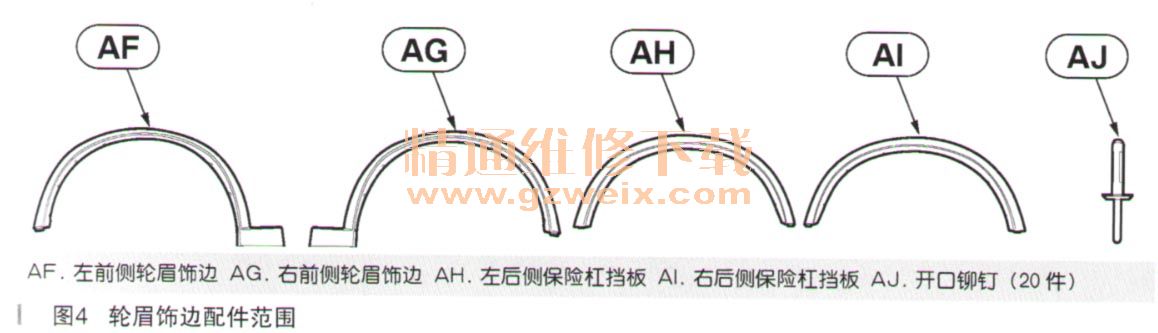

    轮眉饰边配件范围,如图4所示。

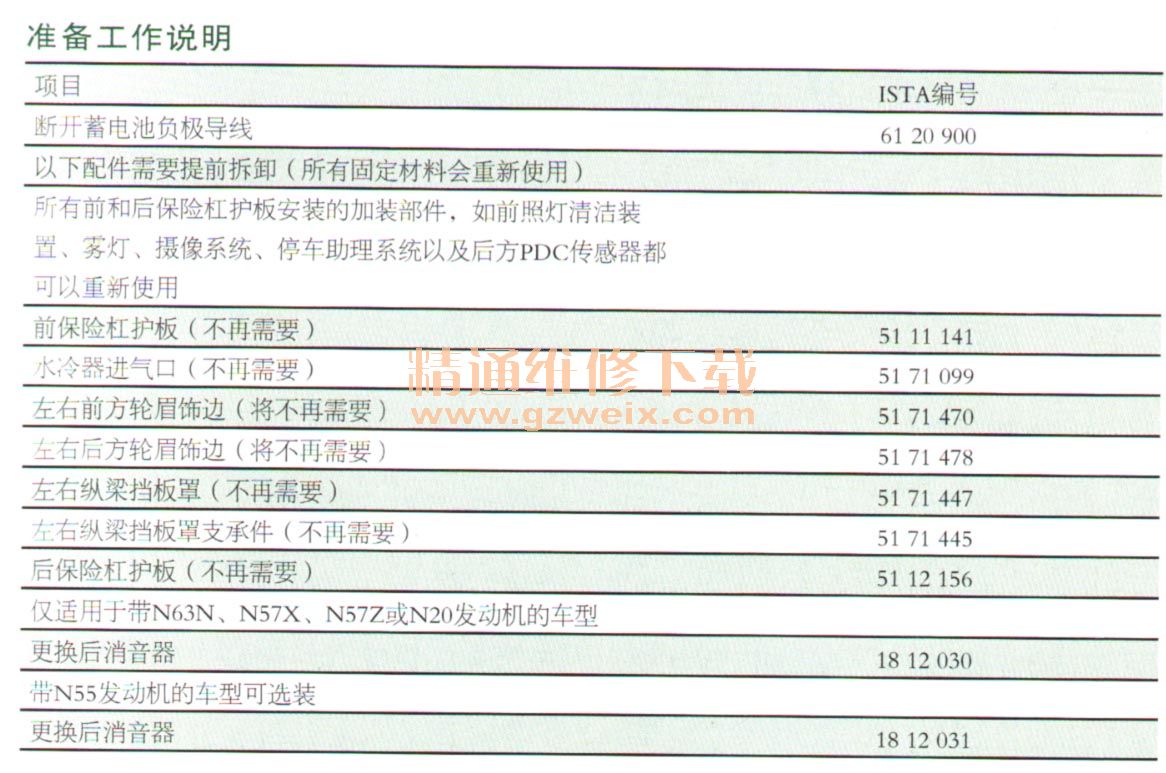

    2.准备工作(如表所示)

    3.安装车头

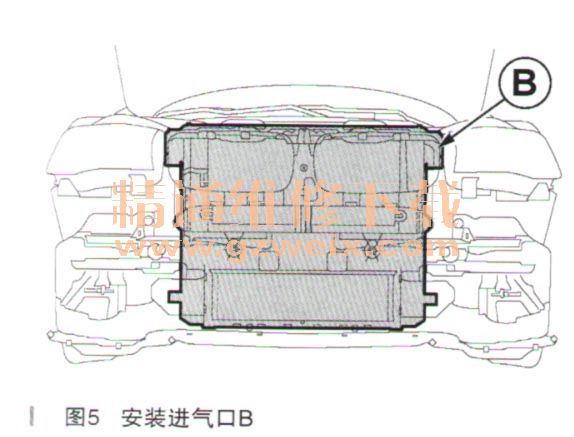

    使用已有固定材料安装进气口B,如图5所示。

    视发动机型号和国家的不同,一定要遵守车内已有通风装置的规定。图6仅显示汽车左侧的安装,汽车右侧的安装步骤类似。使用已有固定材料安装左侧制动系统通风管C。在左侧制动系统通风管C中安装外部温度传感器(1)。

    使用已有固定材料安装附加冷却器进气口C,如图7所示。
