6．安装

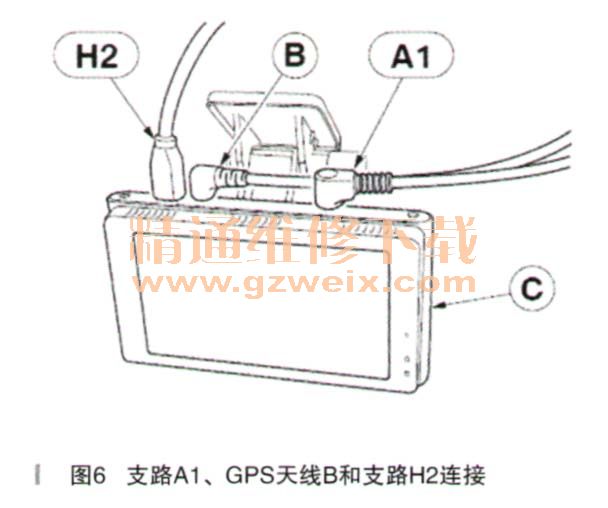

    支路A1、GPS天线B和支路H2（可选）插在车头摄像头C上，如图6所示。

    车头摄像头C不允许限制驾驶员的视线。在安装车头摄像头C之后（如图7所示），所有按键、插头和SD卡槽必须处于可以方便使用的位置。粘贴范围需要清洁并无脂。加工温度至少为20℃以上。车头摄像头C和GPS天线B粘贴在前玻璃土。

    仅限于E系列以及F01、F02、F03、F06、F07、F10、F11、F12、F13、 F25、 F26，为了不损害安全气囊（1）的功能，电缆套件A使用电缆绑带J在车辆电缆束（2）上固定，如图8所示。电缆套件A和倒车摄像头连接电缆H（可选）沿着左侧A柱铺设到脚部空间中。

    插头X13376/A16*81B上（如图9所示）：

    ·支路A2，电缆颜色GE，通过迷你连接器E连接在插脚34的导线上
    ·支路A3，电缆颜色RT，通过迷你连接器D连接在插脚14的导线上
    ·支路A4，电缆颜色SW，通过迷你连接器D连接在插脚12的导线上
    仅限F2x以上车型，除F25外，为了不损害安全气囊（1）的功能，电缆套件A使用电缆绑带J在车辆电缆束（2）上固定，如图10所示。电缆套件A和倒车摄像头连接电缆H（可选）沿着右侧A柱铺设到脚部空间中。

    将支路A2-A4按照如下方式安装在FEMA 173或A258的插头A173*3B/A258*3B上（如图11所示）：

    ·支路A2，电缆颜色GE，通过迷你连接器E连接在插脚33的导线上
    ·支路A3，电缆颜色RT，通过迷你连接器D连接在插脚20的导线上
    ·支路A4，电缆颜色SW，通过迷你连接器D连接在插脚24的导线上
    只有在安装倒车摄像头时（可选），倒车摄像头G不允许限制驾驶员的视线。粘贴范围需要清洁并无脂。加工温度至少为20℃以上。倒车摄像头G粘贴在尾部玻璃上。支路H1沿着车辆电缆束铺设至尾部玻璃，并插入倒车摄像头G，如图12所示。
