车型：宝马1系（F20、F21），2系（F22、F87），3系（F30、F31、F34、F80），4系（F32、F36、F82）。
    1．防盗警报器部件一览图
    防盗警报器部件如图1所示。

    2．准备工作
    ·断开所有蓄电池负极导线
    ·解锁并断开各种插头连接
    ·切割、剥离和连接电缆
    ·打开插头外壳并拆卸各种插接系统的接点
    ·有关文件使用的提示信息：维修说明书、技术数据、拧紧扭矩
    ·有关电缆束和导线操作的提示
    必须提前拆卸下列构件：
    ·右发动机舱内的盖板
    ·右减震支柱罩的横拉杆
    ·右隔层固板
    ·右下侧仪表护板
    ·右侧A柱脚部空间的侧护板
    ·右方A柱护板
    ·右前（内侧）迎宾踏板
    ·右后（内侧）迎宾踏板
    ·右（下）部门柱护板
    ·右（上）部门柱护板
    ·车内后视镜
    ·车顶酉己电中心
    3．加装电缆套件连接一览图

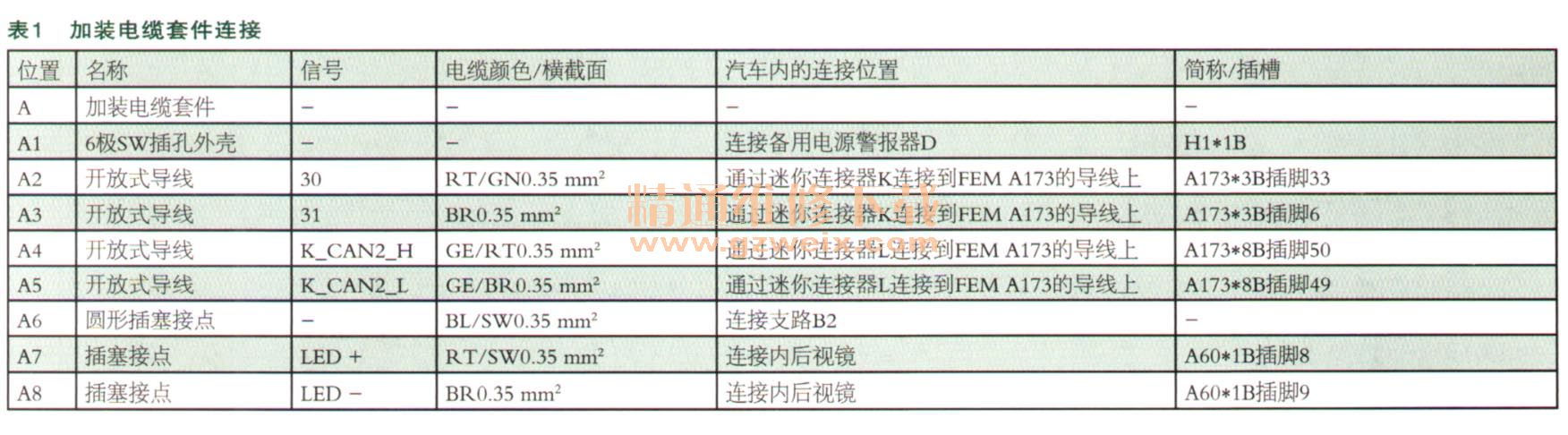

    加装电缆套件连接如图2、表1所示。



    4．适配器电缆和超声传感器的连接一览图
    适配器电缆和超声传感器的连接如图3、表2所示。



    5．安装和布线示意图
    安装和布线示意图，如图4所示。
