车型:5系四门轿车(G30)、5系旅行轿车(G31)、5系四门轿车加长版(G38)、6系GT(G32)、7系四门轿车(G11)、7系四门轿车加长版(G12)。
加装套件编号:65 12 2 245 615防盗警报加装套件。
1.加装套件部件一览图
加装套件部件,如图1所示。
2.准备工作
断开所有蓄电池负极导线。
必须提前拆卸下列构件:
·后部保险杠挡板
·左后侧保险杠支架
·行李舱右侧轮罩覆盖层
·悬挂式前方配电器
·后方配电器
·右侧后座椅靠背(松开)
·右后侧上车踏板(内部)
·右后侧仪表护板
·右(后侧)门柱护板
·右前方(内)上车踏板
·右侧(A柱)脚部空间的侧护板
·右前(A柱)车顶支柱的护板
·车顶功能中心(不再需要)
·内后视镜(不再需要)
3.加装电缆套件连接一览图

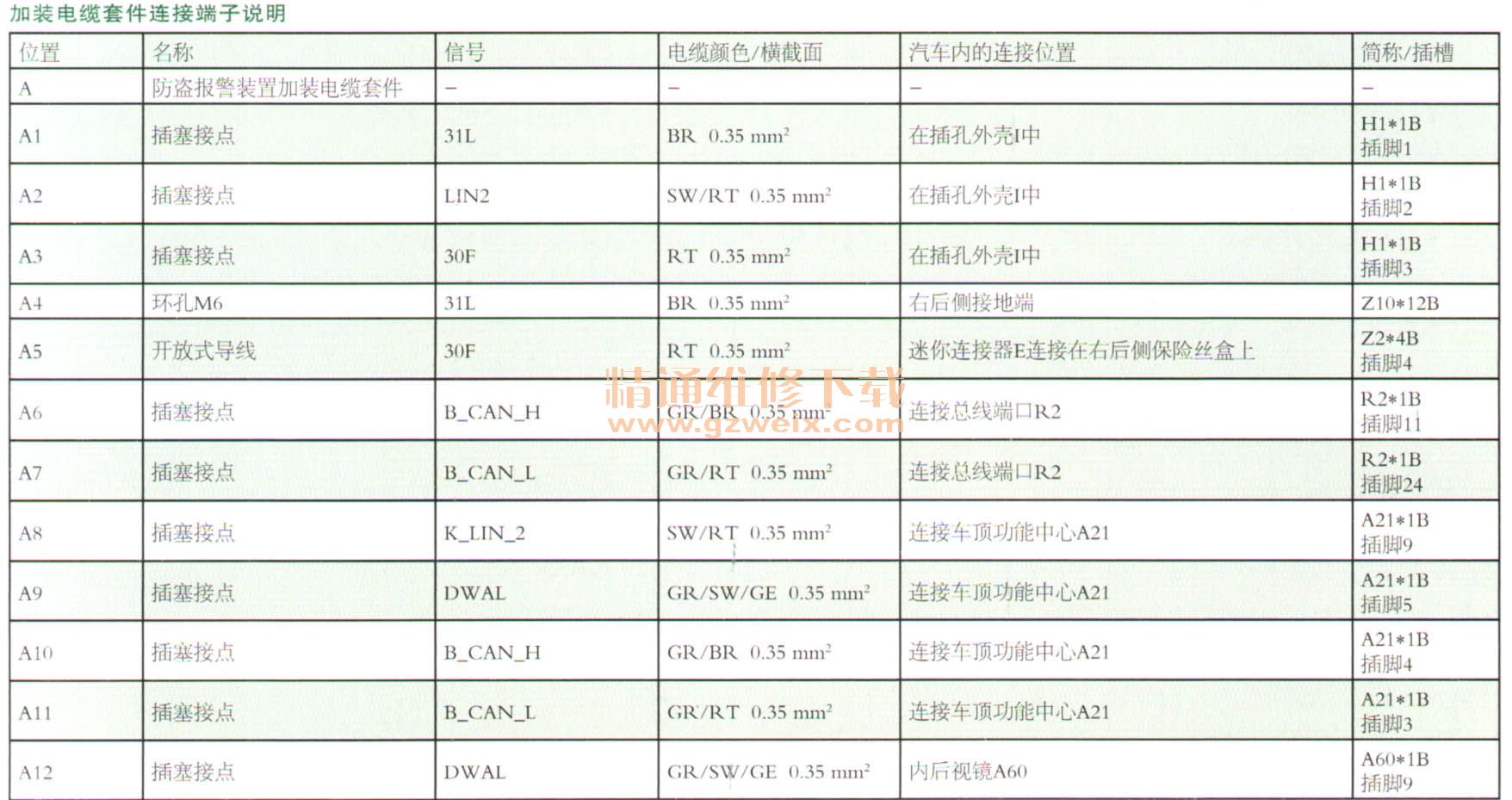

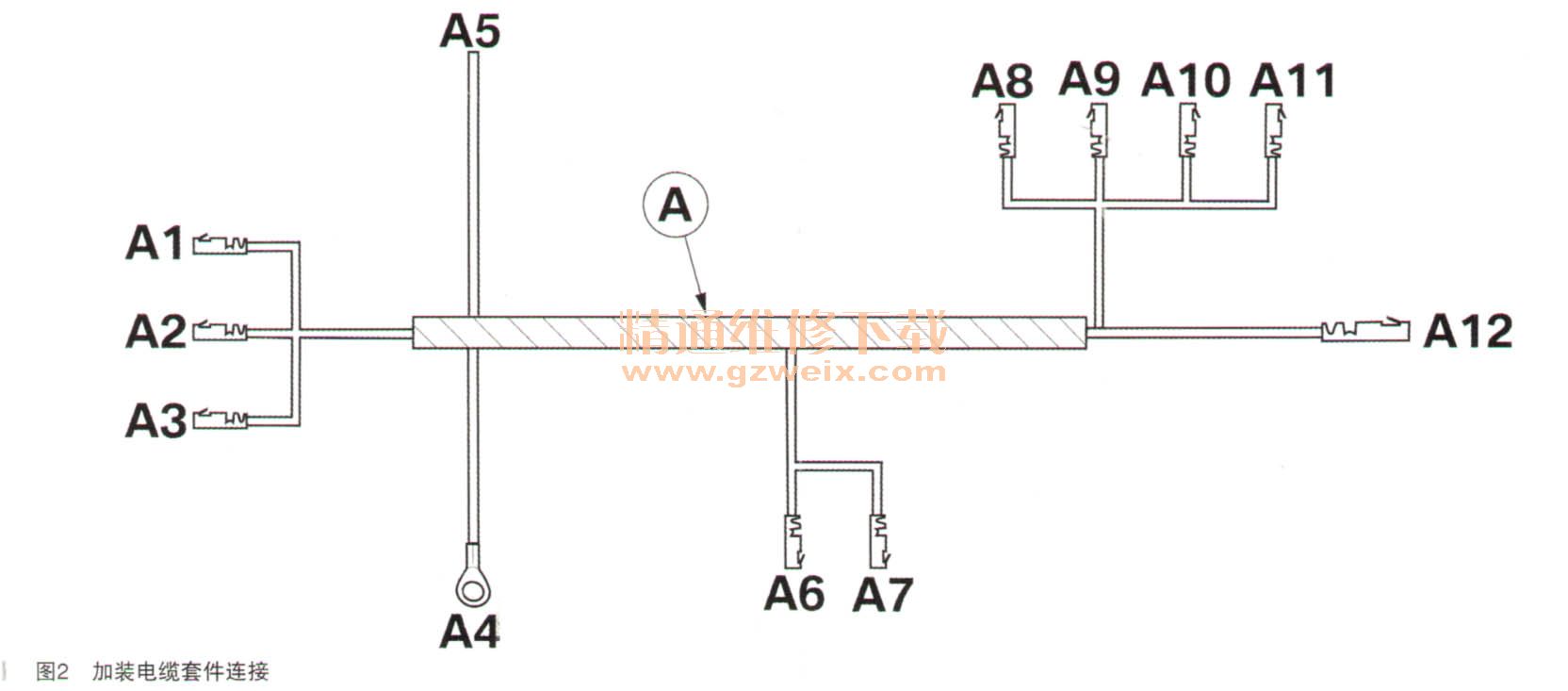

加装电缆套件连接如图2和表所示。
4.安装和布线示意图
安装和布线示意图,如图3所示。
