宝马加装BMW Head-Up Screen
来源:汽车维修技师  作者:佚名  2018-03-03 08:01:37



    车型:F20、F21、F22、F23、F30、F31、F32、F33、F34、F35、F36、F80、F82、F83、F87。
    加装套件编号:
   ·62 30 2 361 627 BMW Head-Up Screen
   ·62 30 2 454 402 BMW Head-Up Screen支架F2x
   ·62 30 2 454 399 BMW Head-Up Screen支架F3x
   ·62 30 2 454 403 BMW Head-Up Screen支架F45/F46
    ·62 30 2 454 400 BMW Head-Up Screen支架F48/F49
    1.加装套件部件一览图
    加装套件部件如图1所示。

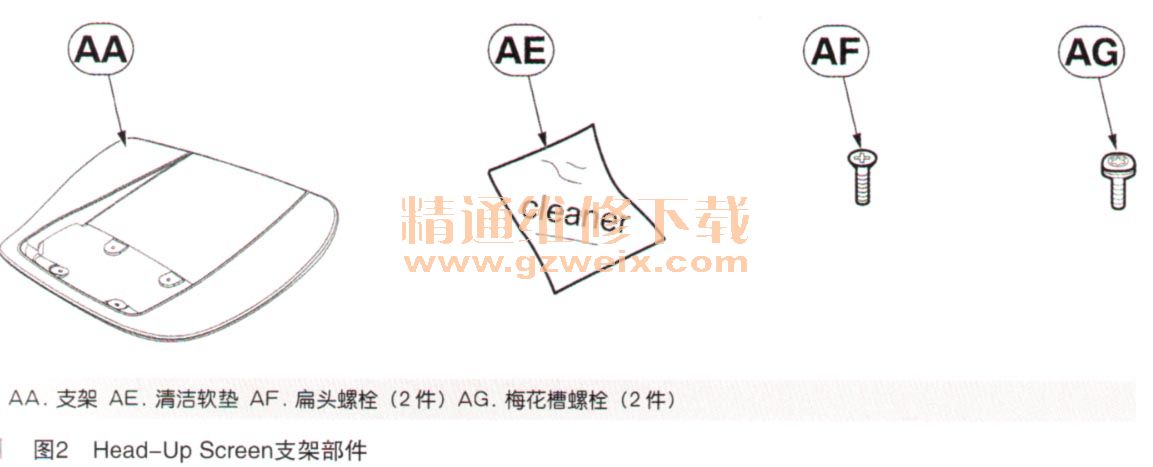

    2.Head-Up Screen支架部件一览图
    Head-Up Screen支架部件如图2所示。

    3.准备工作
    断开电池负极。
    必须提前拆卸下列构件:
    ·右前(内侧)上车踏板
    ·右下方A柱护板
    ·左侧仪表盘盒盖
    ·左下方和右下方仪表盘护板

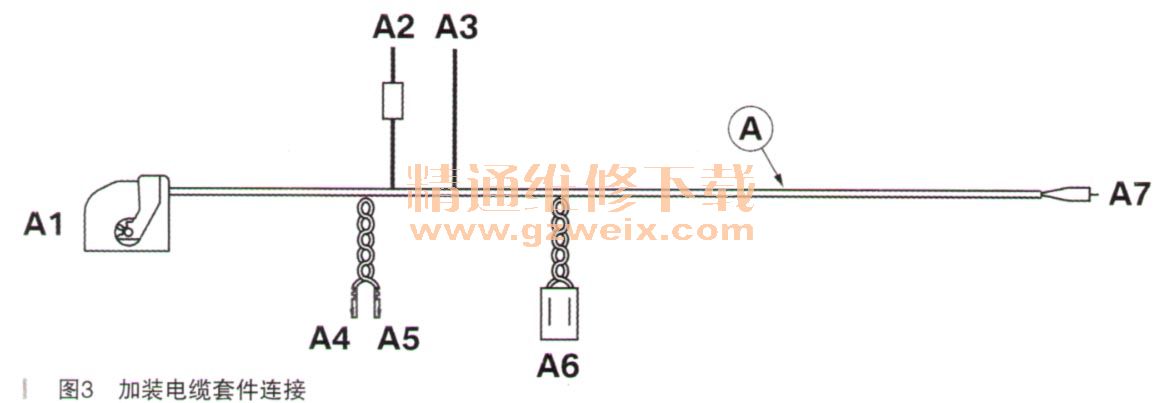

    4.加装电缆套件连接一览图

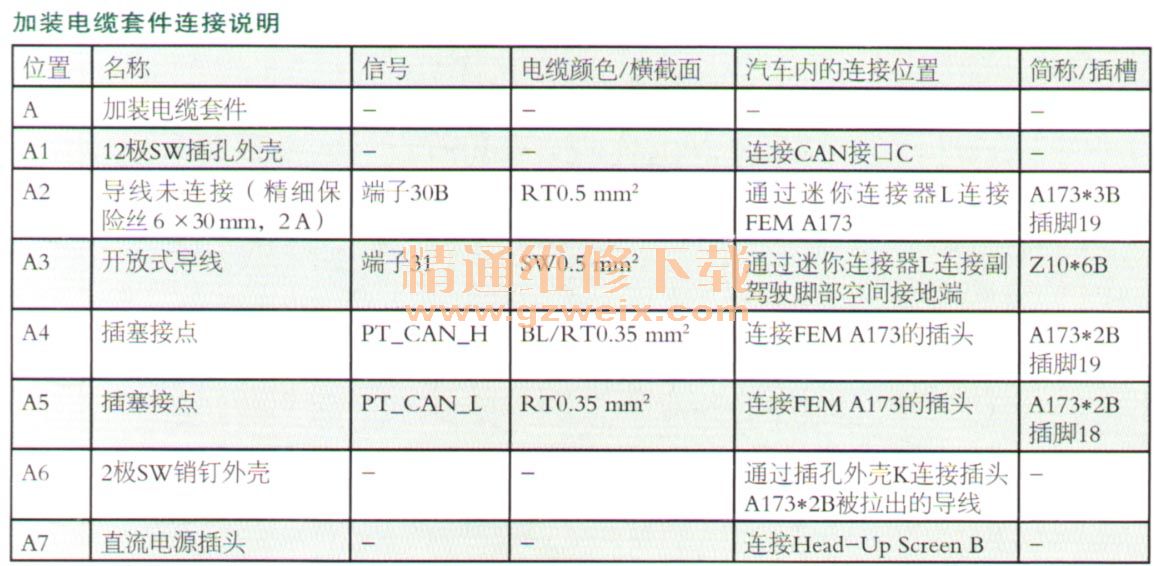

    加装电缆套件连接如图3和表所示。



    5.安装和布线示意图
    安装和布线示意图如图4所示。

    6.铺设和连接加装电缆套件
    铺设支路A1-A6,使其通往右下侧A柱上FEM①的安装地点将支路A7铺设到仪表盘组合②,如图5所示。

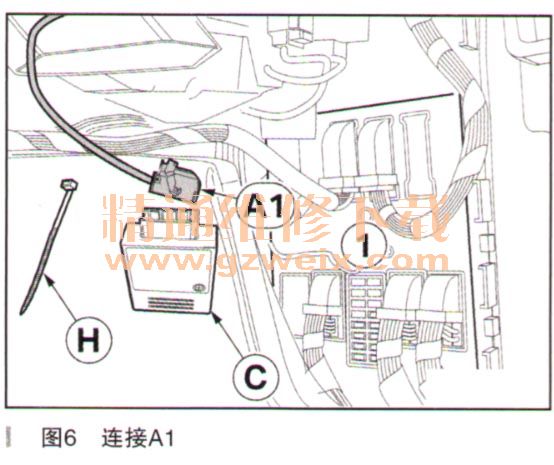

    将支路A1,12极SW插孔外壳,插接在CAN接口C上。用电缆绑带H将CAN接口C固定在FEM①区域内的适当安装地点,如图6所示。
