宝马加装BMW Advanced Car Eye
来源:汽车维修技师  作者:佚名  2017-04-07 09:10:57

    加装套件编号
    ·66 21 2 359 954 BMW AdvancedCar Eye加装套件(前置和倒车摄像头)
    ·66 21 2 359 955 BMW AdvancedCar Eye加装套件(前置摄像头)
     ·66 21 2 359 135 BMW AdvancedCar Eye加装套件(前置和倒车摄像头)
     ·66 21 2 359 136 BMW AdvancedCar Eye加装套件(前置摄像头)
     ·66 21 2 364 600 BMW AdvancedCar Eye加装套件(前置和倒车摄像头)
     ·66 21 2 364 601 BMW AdvancedCar Ey。加装套件(前置摄像头)
     ·66 21 2 288 543 BMW AdvancedCar Eye加装套件(前置和倒车摄像头)
   ·66 21 2 288 544 BMW AdvancedCar Eye加装套件(前置摄像头)
   ·66 21 2 288 545后风挡摄像头,不适用于敞篷车((Cabrio)
    1.加装套件部件一览图
    BMW Advanced Car Eye车头、倒车摄像头加装套件,如图1所示。

    2.准备工作
    断开蓄电池的负极连接。
    必须提前拆卸下列构件:
      ( 1 ) E系列的所有车型以及F01、F02、F03、F06、F07、F10、F11、F12、F13、F25、F26(带有CAS的车型):
    ·左前部A柱护板
    ·脚踏板装置护板
    ·脚踩区域侧护板的左侧A柱
    ·左下侧B柱护板(只有在安装倒车摄像头时)
    ·后排座(只有在安装倒车摄像头时)
    ·左后靠背的侧面(只有在安装倒车摄像头时)
    ·左后车顶支柱护板(只有在安装倒车摄像头时)
    仅限车型F15、F16、F20、F21、F22、F23、F30、F31、F33、F34、F35、F36、F45、F46、F48、F49、F80、F82、F83、F85、F86、G11、G12(带有FEM或BDC的车型):
      ·右前侧A柱护板
      ·右后侧仪表盘护板
      ·右侧A柱脚部空间的侧护板
      ·右下侧B柱护板(只有在安装倒车摄像头时)
      ·后排座(只有在安装倒车摄像头时)
      ·右后靠背的侧面(只有在安装倒车摄像头时)
      ·右后车顶支柱护板(只有在安装倒车摄像头时)
      ·加上后风挡在汽车后门中的车型,汽车后门护板
      3.加装电缆套件连接一览图
      加装电缆套件连接如图2和表所示。



      4.E系列以及F01、F02、F03、F06、F07、F10、F11、F12、F13、F25、F26车型的安装和布线示意图

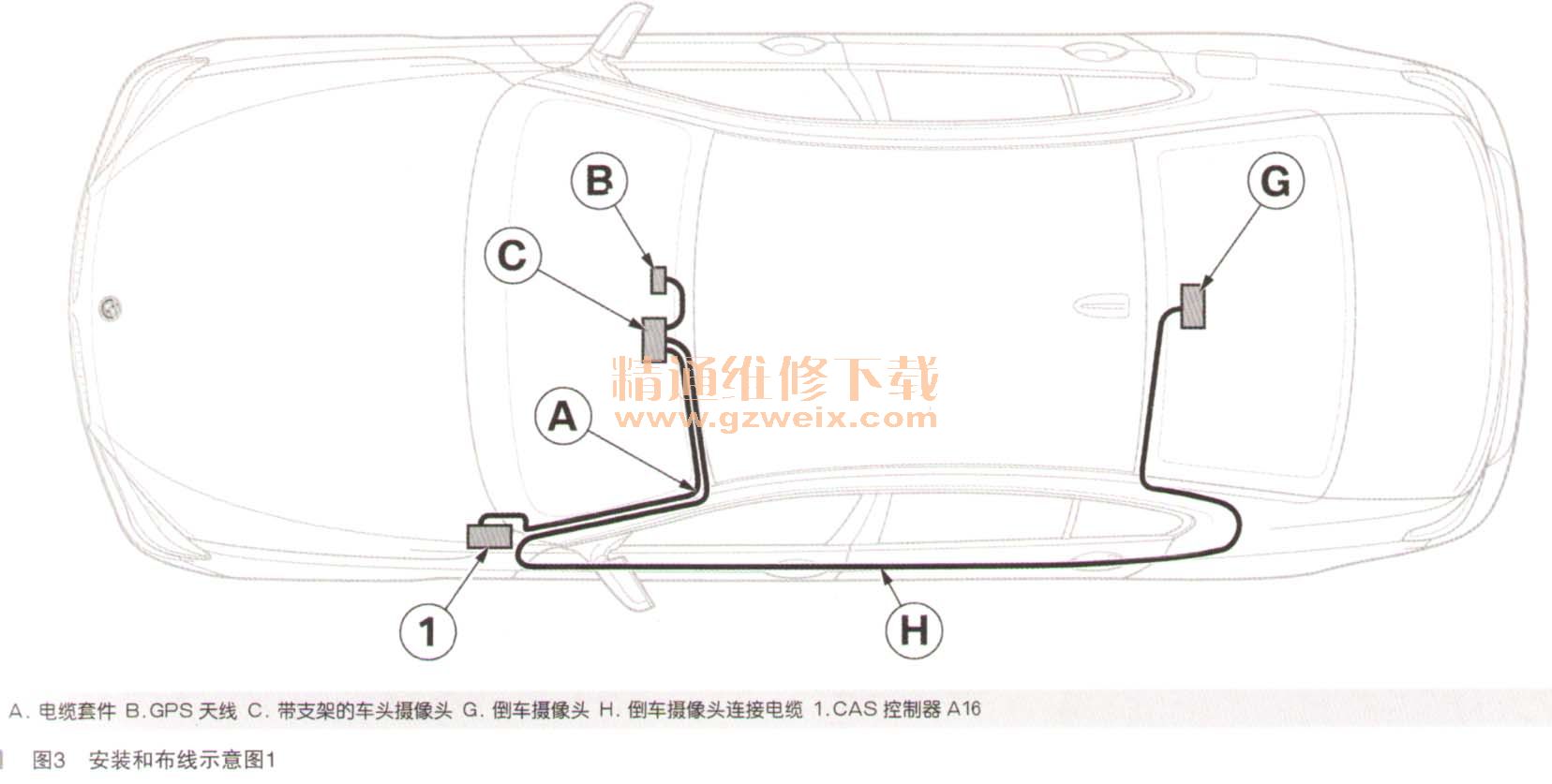

    E系列以及F01、F02、F03、F06、F07、F10、F11、F12、F13、F25、F26车型的安装和布线示意图,如图3所示。

      5.F15、F16、F20、F21、F22、F23、F30、F31、F33、F34、F35、F36、F45、F46、F48、F49、F80、F82、F83、F85、F86、G11、G12以上车型的安装和布线示意图,如图4所示。

[1] [2] [3]  下一页
