8．安装Head-Up Screen（用于带支架安装）

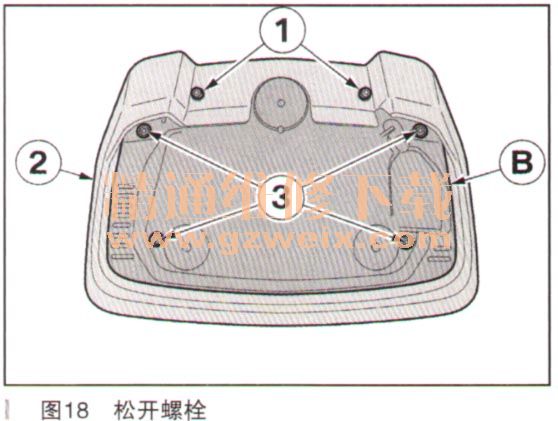

    松动Head-Up Screen B框架②上的螺栓①（不再需要）。松开螺栓③，如图18所示。

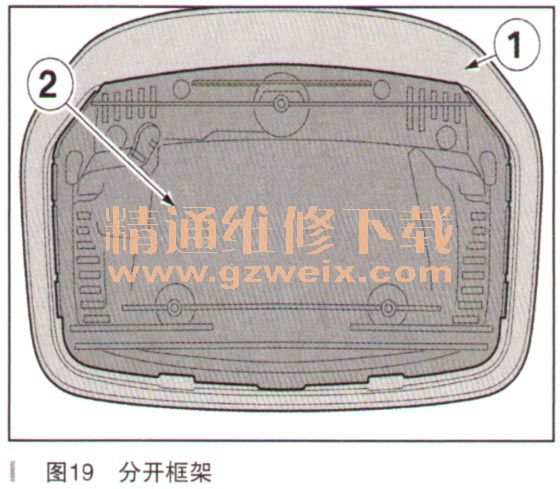

    将框架①从下部部件②上分开。不再需要框架①，如图19所示。

    螺栓①不能过度旋转。Head-Up Screen B上方和下方部件组合在一起，使用现有螺栓①将其拧在一起，如图20所示。

    将Head-Up Screen B插入Head-Up Screen支架AA中。将Head-UpScreen B对齐，使其在框架AA中齐平，如图21所示。

    不能过度旋转扁头螺栓AF和梅花槽螺栓AG。使用扁头螺栓AF和梅花槽螺栓AG将Head-UpScreen B在Head-Up Screen支架AA上拧紧。

    不能触碰茹合剂和粘贴面。将支路A7插接在Head-Up Screen B上，并固定电缆一导向。撕下粘贴保护膜①，如图23所示。

    用清洁软垫AE清洁Head-UpScreen支架的安装位置，保证无脂。同时，使用压缩空气清除产生的绒毛。不能触碰戮合剂和粘贴面。最佳的处理温度为25℃。50％最终粘力在20min后达到。72h后达到最终粘力。

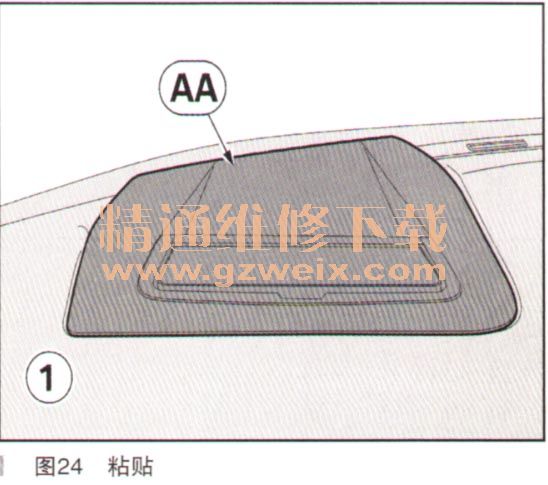

    将Head-Up Screen支架AA放在罩盖①上，并且以中等强度压力按压1 min。使用车间惯用的胶带固定Head-Up Screen支架AA分2h，如图24所示。

    9．结尾工作和编码
    加装系统与编程和编码无关。
·导线连接汽车蓄电池接线柱
·执行功能测试
·按照图示即可完成汽车组装
   10．电路图
   电路图如图25所示。
