（2）将黑色18针触点插口（1.3）铺设到变速器通道中。稍后将黑色18针触点插口（1.3）与照明式登车护板控制单元相连。
    （3）将棕色线（BN）布置到右前脚部位置接地点（w15）。
（4）将棕色线（BN）连接至右前脚部位置接地点（W15）。
    （5）将红色线（RD）布置到车内保险丝和继电器模块（F152/4）。
    （6）将棕色绞线（BN）和棕色/红色线（BN/RD）布置到信号采集及促动控制模组（SAM）控制单元（N10）。
    （7）将右侧分支线（1.6）布置到右侧纵梁。布置好右侧分支线（1.6），使黑色2针插头（1.2）可以在稍后连按到右前照明式登车护板。
    触点空腔分配：触点空腔1==棕色线；触点空腔2＝黄色线。
    （8）将左侧分支线（1.5）通过变速器通道布置到驾驶员脚部位置区域。

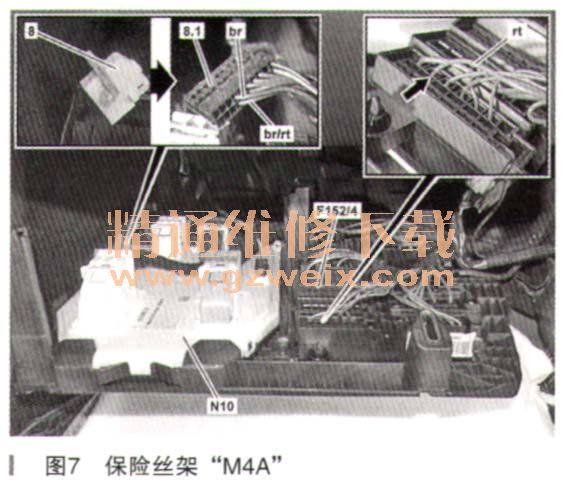

    （9）将红色线（RD）安装在车内保险丝和继电器模块（F152/4）保险丝架“M4A”的插槽+5‑（箭头所示）中。车内保险丝和继电器模块（F152/4）保险丝架“M4A”的插槽“5”（箭头所示）带有标签。如图7所示。

    （10）将白色20针触点插口（8）从信号采集及促动控制模组（SAM）控制单元（N10）上拆下。
    （11）将黑色20针插座插件（8.1）从白色20针触点插口（8）上拆下。

    （12）将棕色双绞线和棕色/红色图9分支线（1.5）

  触点空腔分配：触点空腔1＝棕色线（BN/RD）安装到黑色20针插座插件（8.1）中。触点空腔分配：触点腔8＝棕色线（BN）；触点腔18＝棕色/红色线（BN/RD）。
    （13）将黑色20针插座插件（8.1）安装到白色20针触点插口（8）上。
    （14）将白色20针触点插口（8）安装到信号采集及促动控制模组（SAM）控制单元（N10）上。
    （15）将额定值为5A的保险丝插入车内保险丝和继电器模块（F152/4）的插槽中，如图8所示。
    （16）将左侧分支线（1.5）布置到左侧纵梁。布置好左侧分支线（1.5），使黑色2针插头（1.1）可以在稍后连接到左前照明式登车护板，如图9所示。
触点空腔分配：触点空腔1＝棕色线；触点空腔2＝绿色线。
    （17）使用电缆扎带将照明式登车护板的整条线束固定到位。
    8．加装左前照明式登车护板（E17/47）和右前照明式登车护板（E17/48）。
    （1）清洁登车护板接触表面的阴影区域，如图10所示。
