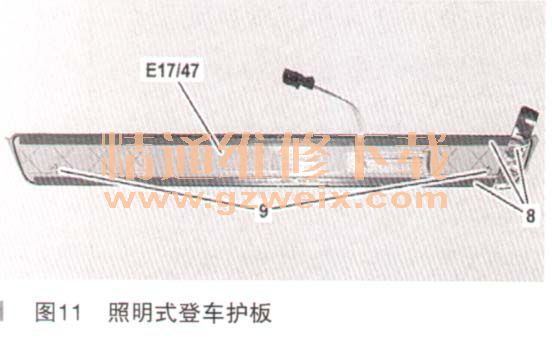

（2）拆下左前照明式登车护板的载体薄膜（8）和保护箔（E17/47），后续组装过程中要注意导向装置（9），如图11所示。

    （3）将左前照明式登车护板（E 17/47）置于纵梁上，然后均匀按压，如图12所示。

    （4）将带黑色2针触点插口（2.1）的左前照明式登车护板（E17/47）的白色线（2）铺设到纵梁上，然后用毛毡胶带（11）固定到位。
    （5）将黑色2针触点插口（2.1）与黑色2针插头（1.1）连接。
    （6）在黑色2针触点插口（2.1）和黑色2针插头（1.1）上缠绕毛毡胶带（12），然后将其固定在电缆管道内。
    9．加装照明式登车护板控制单元。

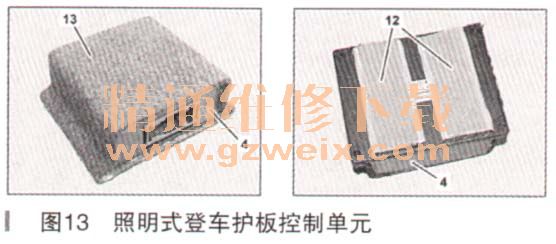

    （1）将毛毡胶带（13）粘贴到照明式登车护板控制单元（4）的上侧，如图13所示。

    （2）将尼龙搭扣（12）黏合到照明式登车护板控制单元（4）的下侧。

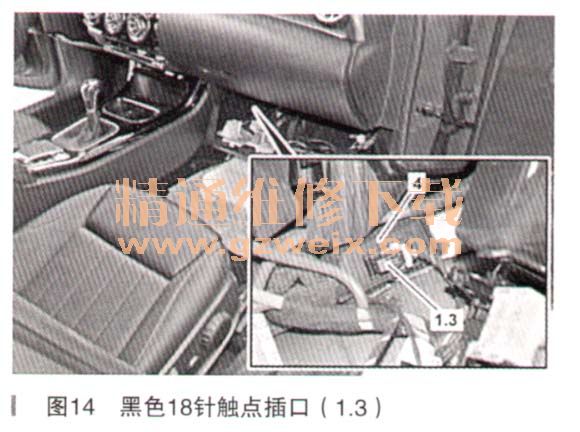

    （3）将黑色18针触点插口（1.3）固定到照明式登车护板控制一单元（4）上，如图14所示。

    （4）将载体薄膜从照明式登车护板控制单元（4）的尼龙搭扣上拆下。
    （5）将照明式登车护板控制单元（4）放置在变速器通道上并均匀压下。
    （6）使用电缆扎带捆扎照明式登车图，4黑色18针触点插口（1.3）护板线束的多余部分并将其固定在位。
    10．安装其他零件。然后删除全车故障码并断开诊断系统。
    11．检验所有部件安装是否到位，然后执行功能测试。通过打开对应的前车门可打开左前照明式登车护板（E17/47）或右前照明式登车护板（E17/48）。照明工作约5min。以上就是加装的所有步骤。如有不妥之处，欢迎各位汽车界大师批评指正。
