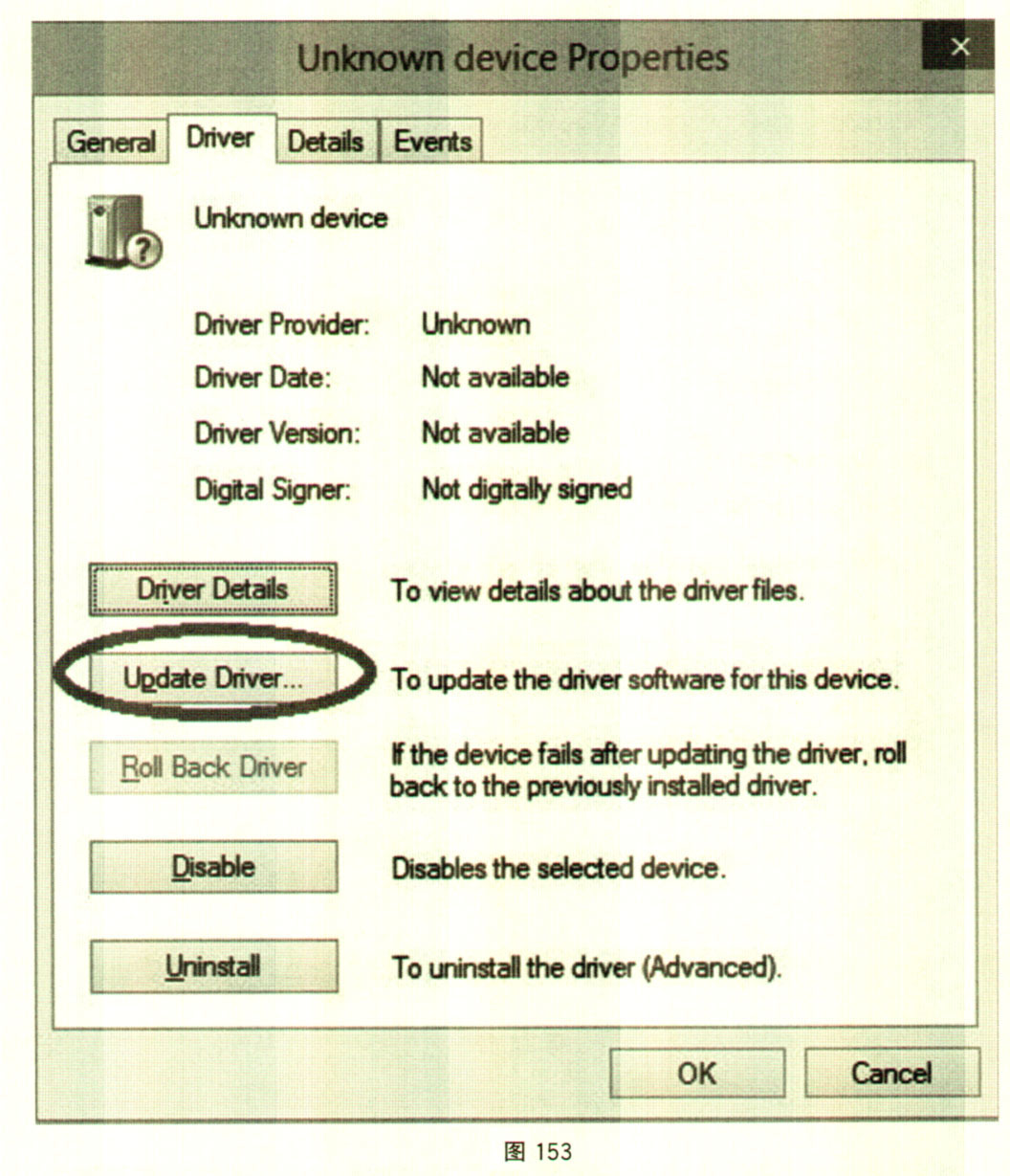

（16）如图153所示，选择“升级驱动程序（Update Driver）

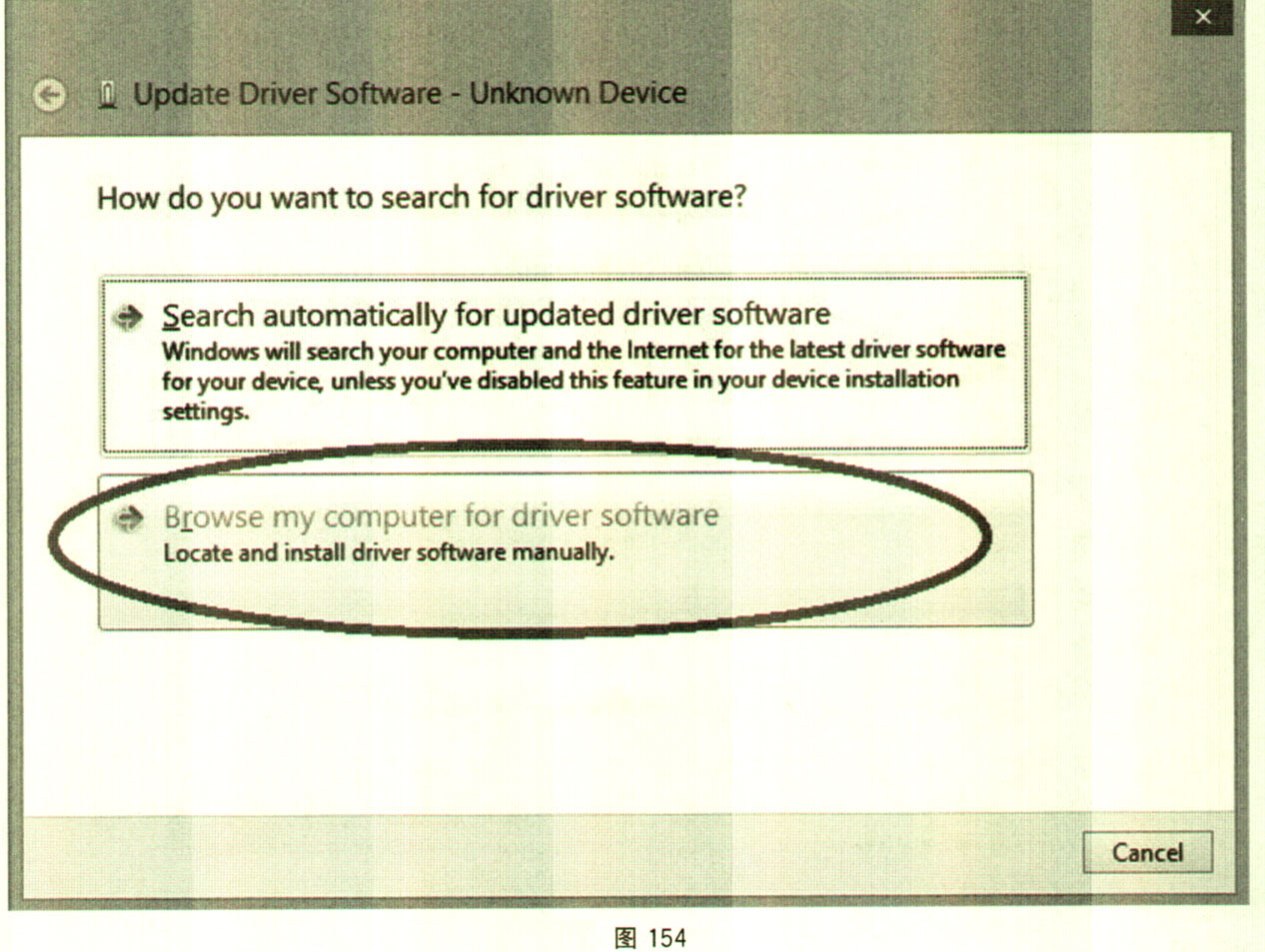

 （17）如图154所示，选择“浏览我的电脑查找驱动程序（Browse my computer for driver software）”。

    （18）如图155所示，点击“浏览（Browse）”，并选择路径：C:＼Tool Flash HFM \ MLoad-

er3. 2＼driver，然后点击“下一步（Next）”。

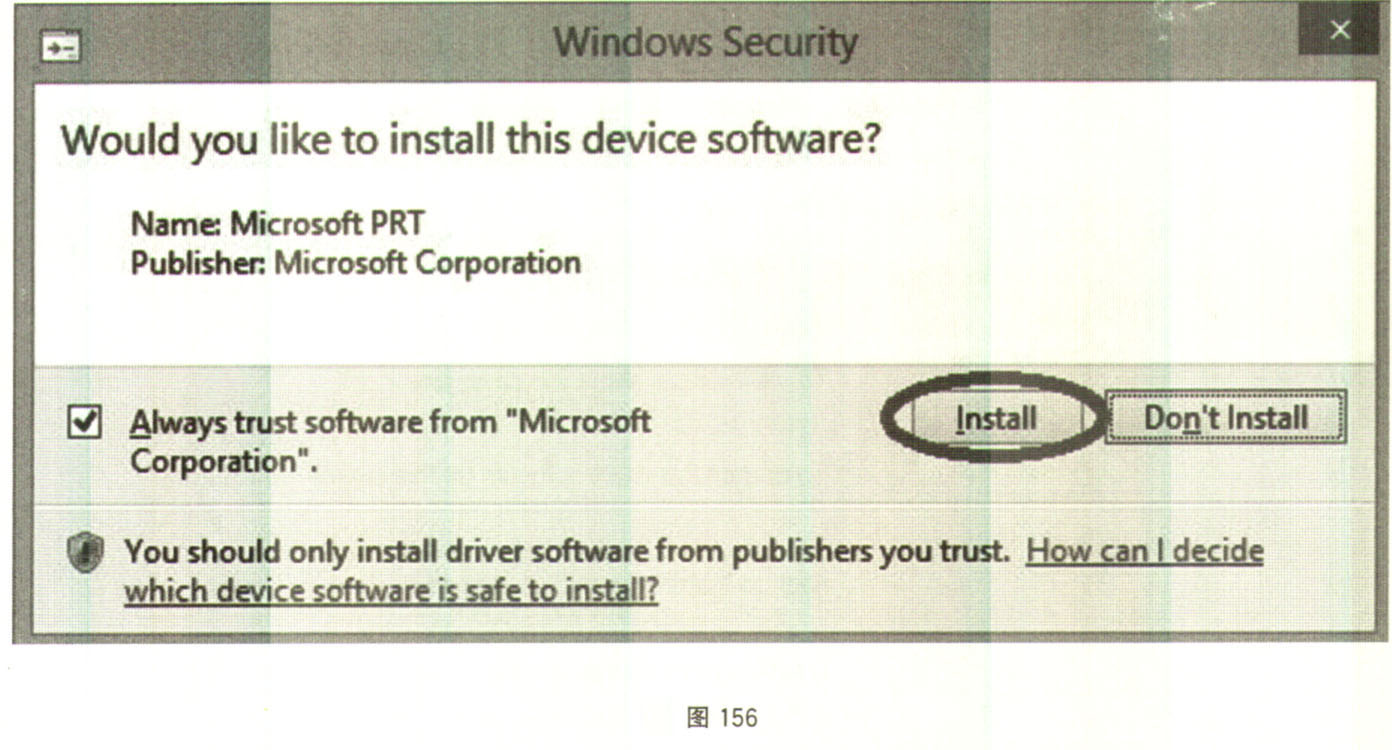

（19）在如图156所示的安全警告页面中，点击“安装（Install）

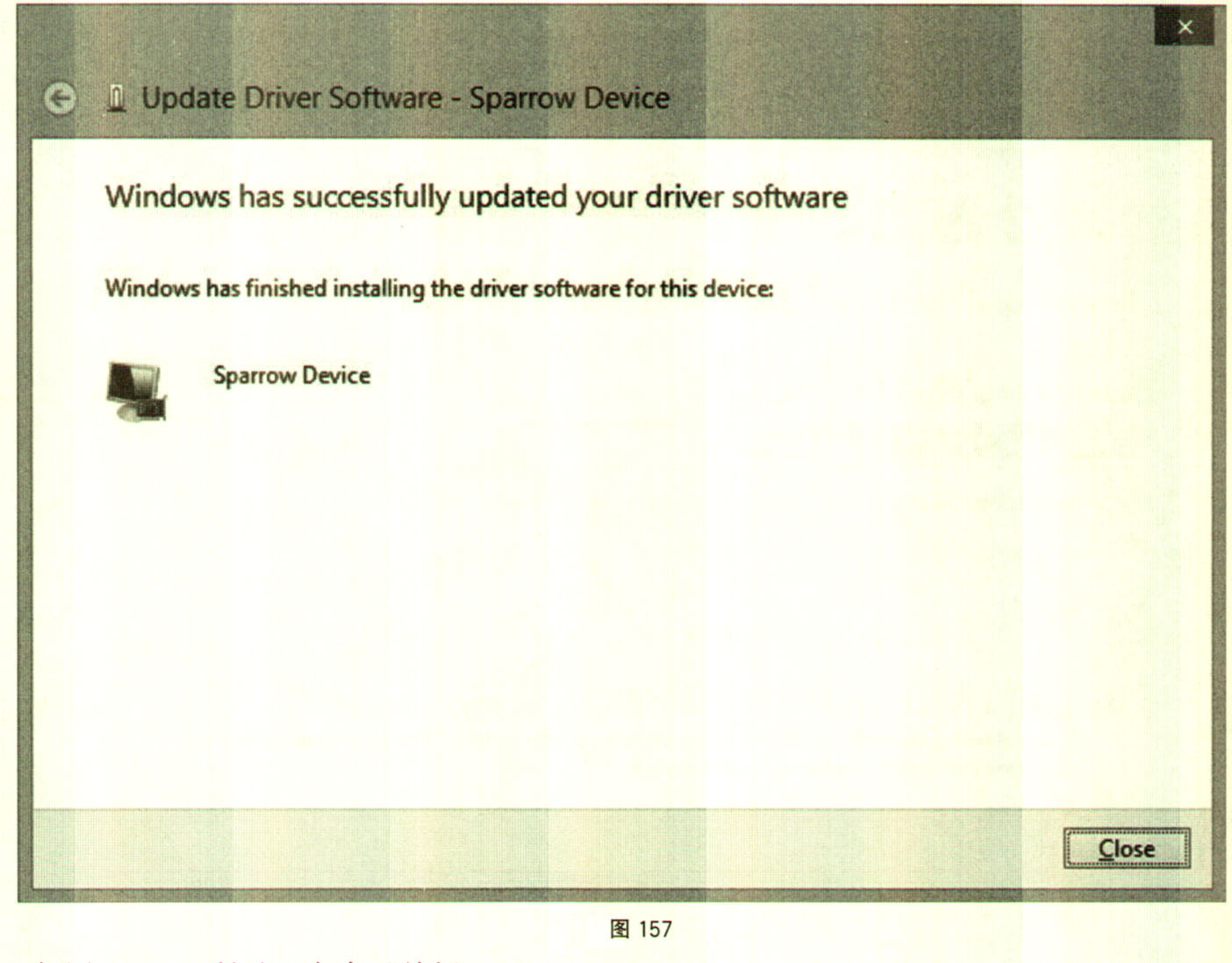

（20）安装成功后，将显示如图157所示界面，点击“关闭（Close）”。

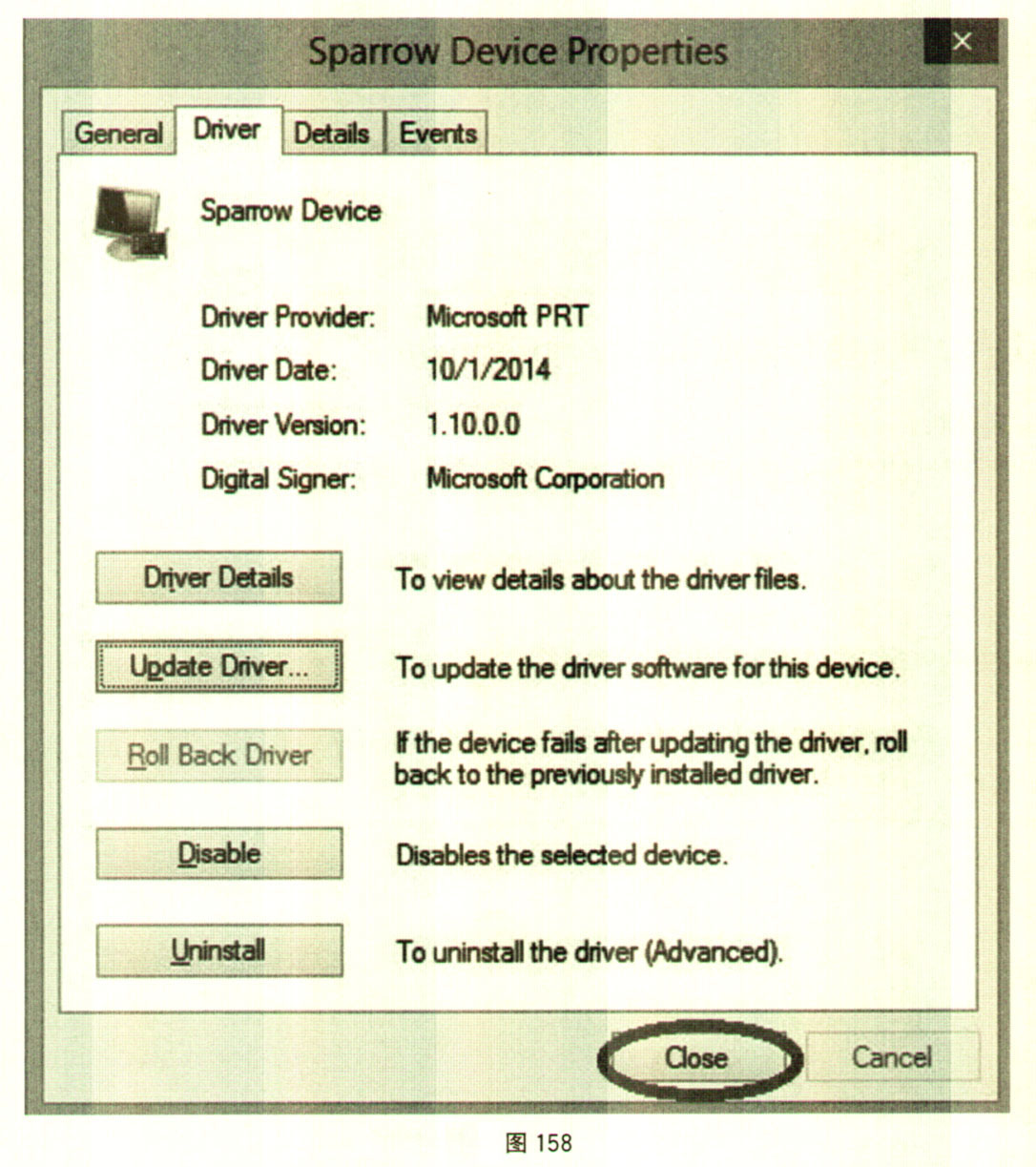

（21）如图158所示，点击“关闭（Close）

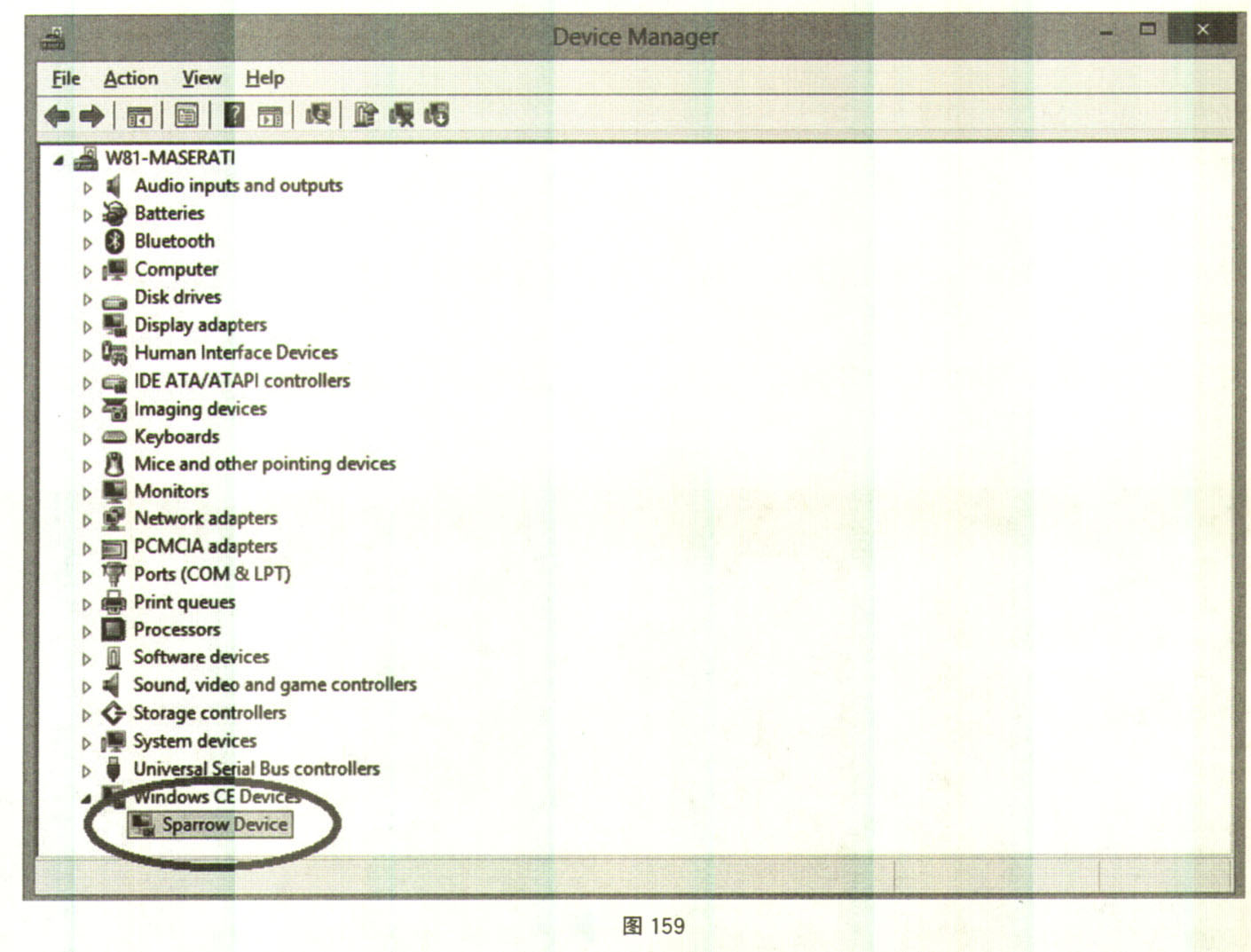

    （22）在“设备管理器（Device Manager）”页面中，将能够看到如图159所示的“Sparrow Device。

    （23）重新启动MDEVO。

    本程序描述了从ModisCS＋中下载HFM升级所需文件的方法。

    （1）检查并确保MD或MDEVO已连接到网络。

    （2）登录ModisCS＋系统，进人AFTERSALES一一＞TECHNICAL ASSISTANCE一一＞SOFT-WARE DOWNLOAD，选择“ECU SOFTWARE"，然后点击“Search"，并下载适用于对应车辆市场的文件压缩包：HFM_SW_USA_14_35_03. bin、HFM_SW_ASIA_14_35_03. bin、HFM_SW_OTHER  14  35  03．bin。

    （3）将适用文件保存在MD或MDEVO的以下文件夹中，C :  \ Tool Flash HFM \ Sw \。

    （4）在上述文件夹中，解压缩已下载的“．zip”的文件，将产生的“．bin”文件保存到该文件夹根目录下。对应文件解压缩产生的文件对应有：HFM_SW_OTHER_14一35_03. bin、，HFM_SW_A-SIA_14_35_03 ．bin、HFM_SW_USA_14_35_03．bin。

注意：请保存适用的“．bin"文件，以减少重复下载的工作。



    （1）核对车辆是否涉及本活动，且本活动是否尚未执行。

    （2）完成MD（或MDEVO）、VCI与车辆的连接。

    （3）通过MD（或MDEVO）确认整个车辆系统没有任何故障码存在。如果有故障码，则应先解决相

关故障，彻底消除相关故障码，再执行后续操作。

（4）读取HFM模块的ID信息并保存相关文件，尤其需要关注以下信息：软件版本一SW VER-SION、ECU零件编号一ECU PART NUMBER.

    ①如果软件版本等于或者高于14. 35. 03，则HFM模块的软件已经是最新的，本操作程序至此结束。

    ②如果软件版本低于14. 35. 03，则应从以下第（5）步开始操作。

    （5）断开VC1与MD的连接。

    （6）将启动按钮置于“OFF”挡。

    （7）断开蓄电池桩头。

    （8）对于左舵（方向盘位于车辆左侧）车辆，无须拆除任何部件或断开任何线束，即可使用连接线连接到HFM模块。

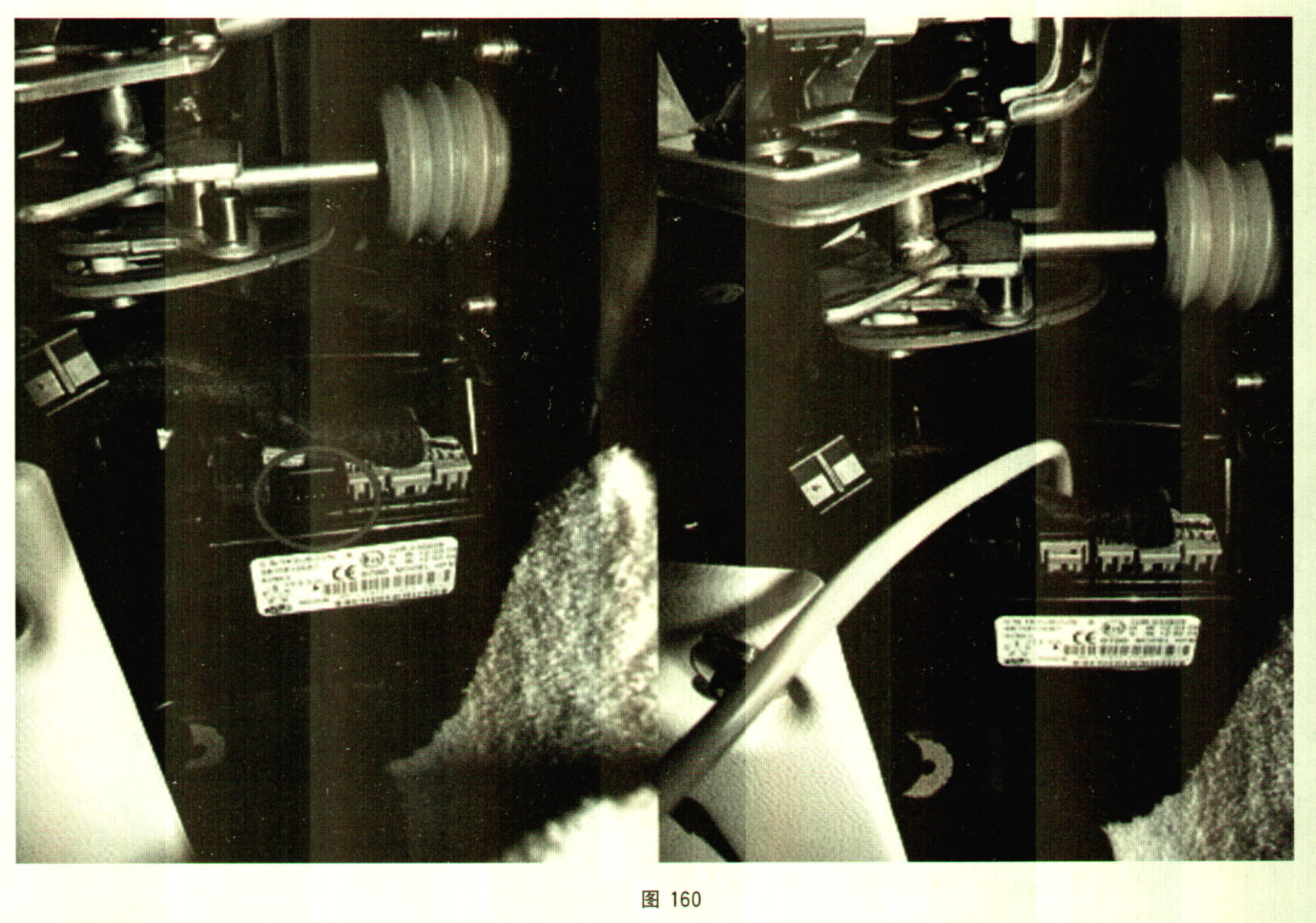

    （9）对于左舵车辆，将连接线（零件编号900028348）的一端连接到如图160所示的HFM模块对应插槽中。
