重要提示：对于左舵车辆，虽然连接HFM模块无须拆除任何部件，但在移除连接线的时候，必须格外小心；仅当插头完全解除锁止状态（插头完全从插槽中拔出）时，才能将连接线从HFM模块中拉出，否则将会对连接线插头和HFM模块插槽造成损伤。
（10）对于右舵车辆，参照车间手册第8. 71. 192部分，使用连接线连接HFM模块，但不要断开任何线路连接。

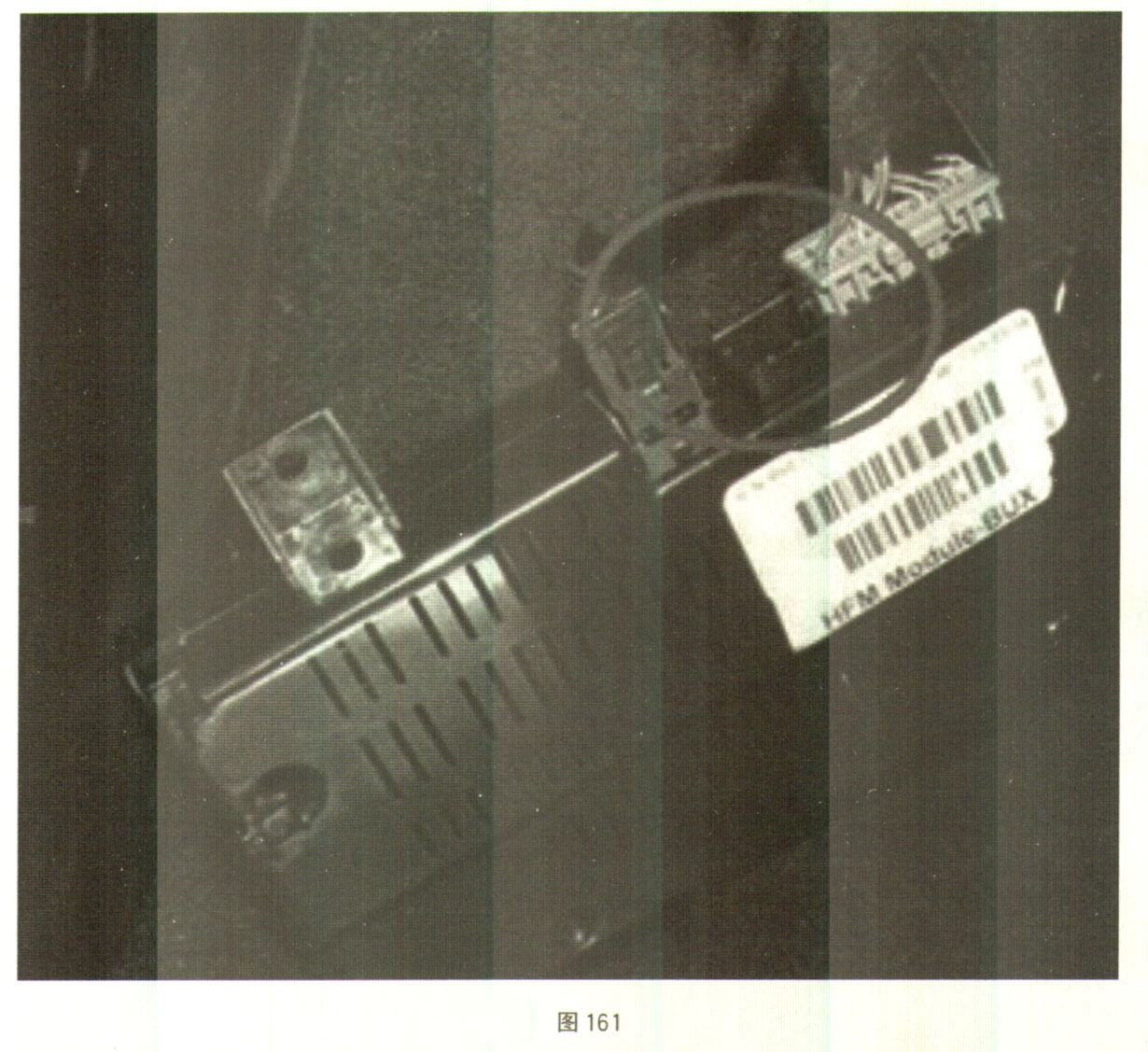

（11）对于右舵车辆，将连接线（零件编号900028348）的一端连接到如图161所示的HFM模块对应插槽中。
（12）将连接线的另外一端连接到MD（或MDEVO）

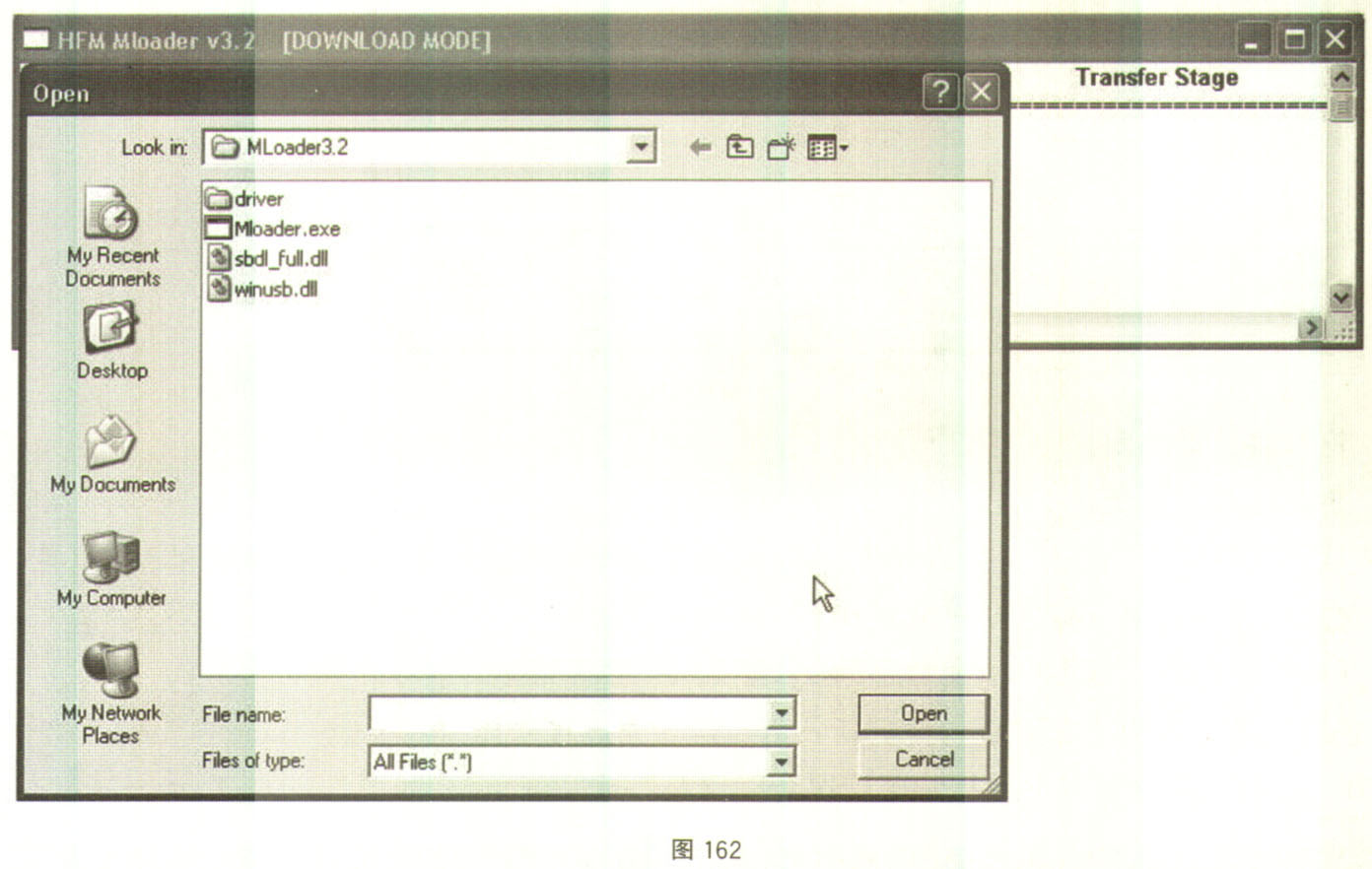

（13）在MD（或MDEVO）检测仪，通过路径C: \ Tool Flash HFM \ MLoader3. 2 \ Mloader.
exe，找到并双击Mloader应用程序，将显示以下窗口，如图162所示。
（14）通过该窗口，浏览至文件夹C : \ Tool Flash HFM \ Sw，然后找到之前解压缩在此文件夹内的“．bin”文件。

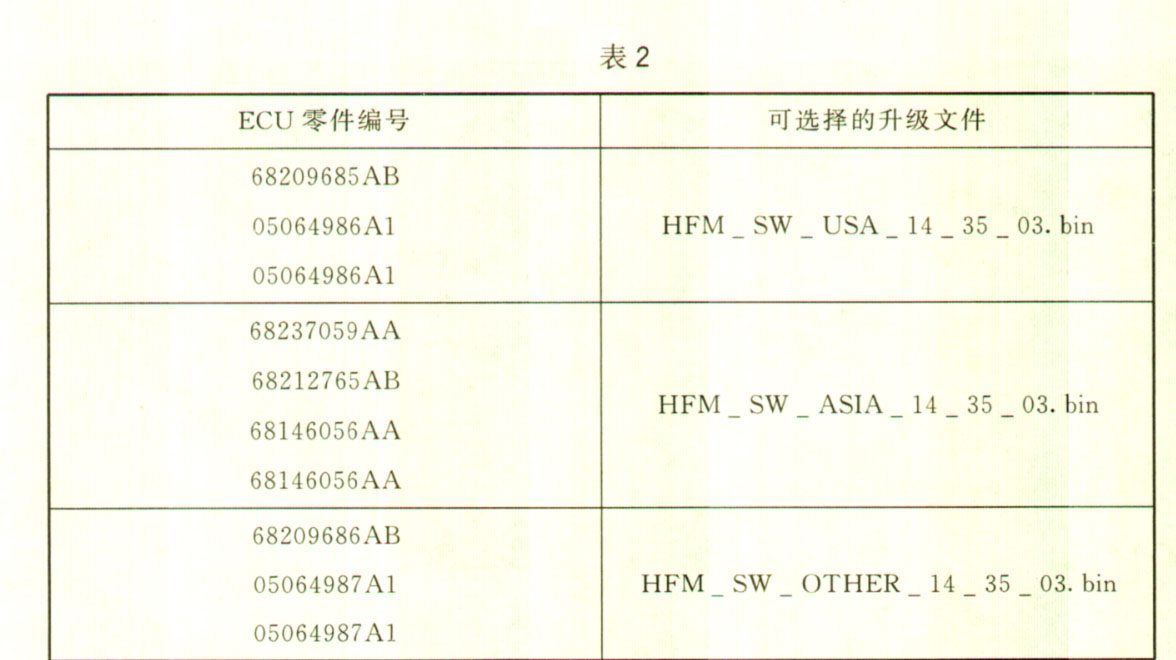

（15）基于表2所示，根据车辆上安装的实际的HFM模块的零件编号，选择需要使用的“．bin”文件。

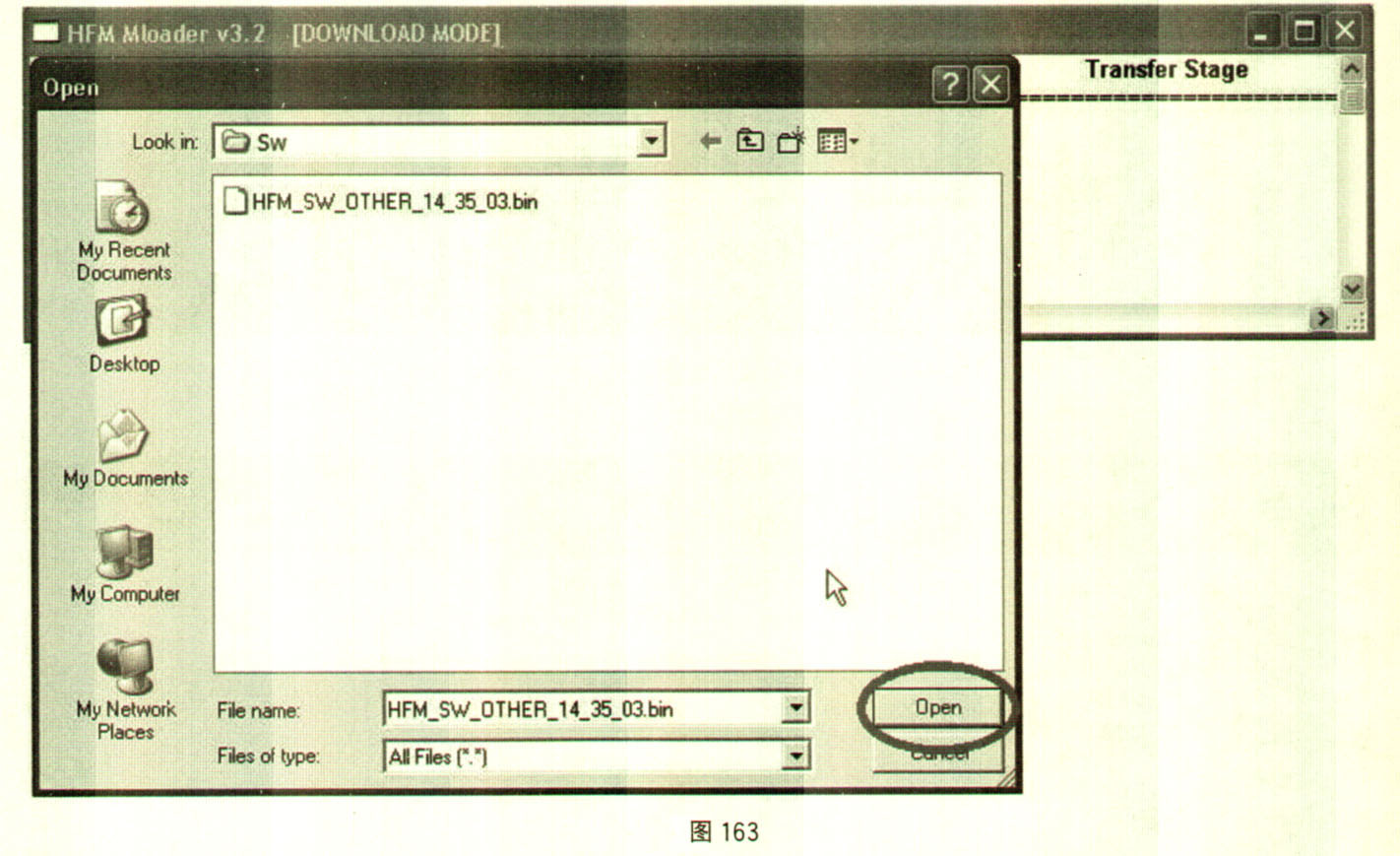

（16）点击“Open（打开）”按钮。注意：图163所示的文件仅作为示例。
（17）窗口将自动关闭。
（19）软件升级将自动开始。如果没有开始，则请重新检查连接线与HFM模块和MD（或MDEVO）的连接，并从本程序的第（11）步重新操作。
升级开始后，将出现以下所示窗口中的一个；

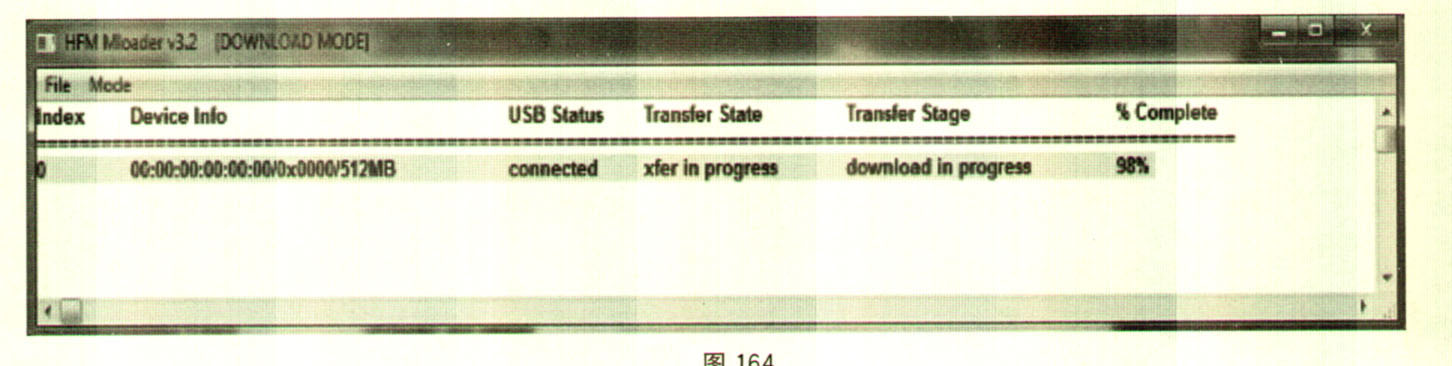

①黄色进度条。表明正在进行软件更新。请等待“完成百分比（％，Complete）”自100％开始减少至0％结束。之后，进度条将会根据相关情况为“绿色”或“红色”，如图164所示。

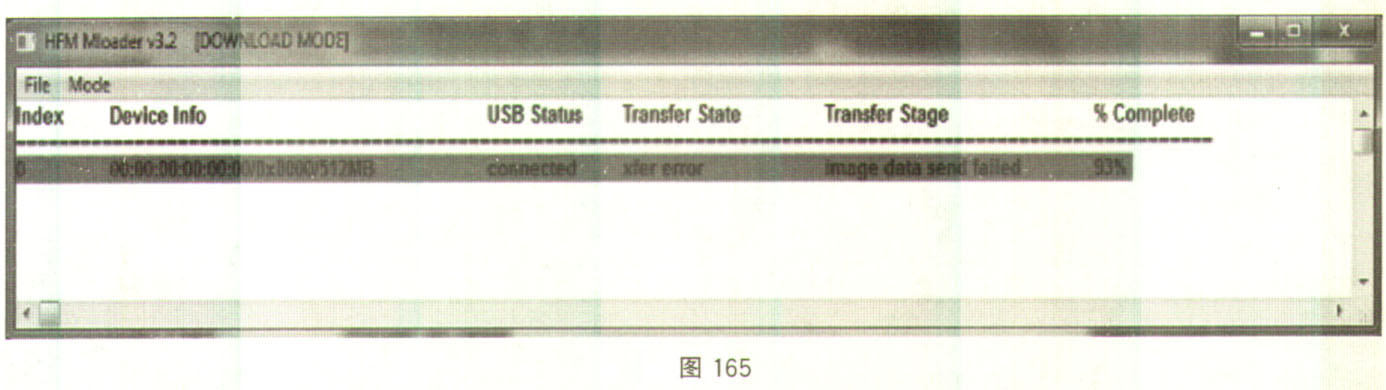

②红色进度条如图165所示。表示软件更新失败，该情况出现在升级过程中或升级结束时。在这
种情况下，要从本程序第（11）步开始重新操作。

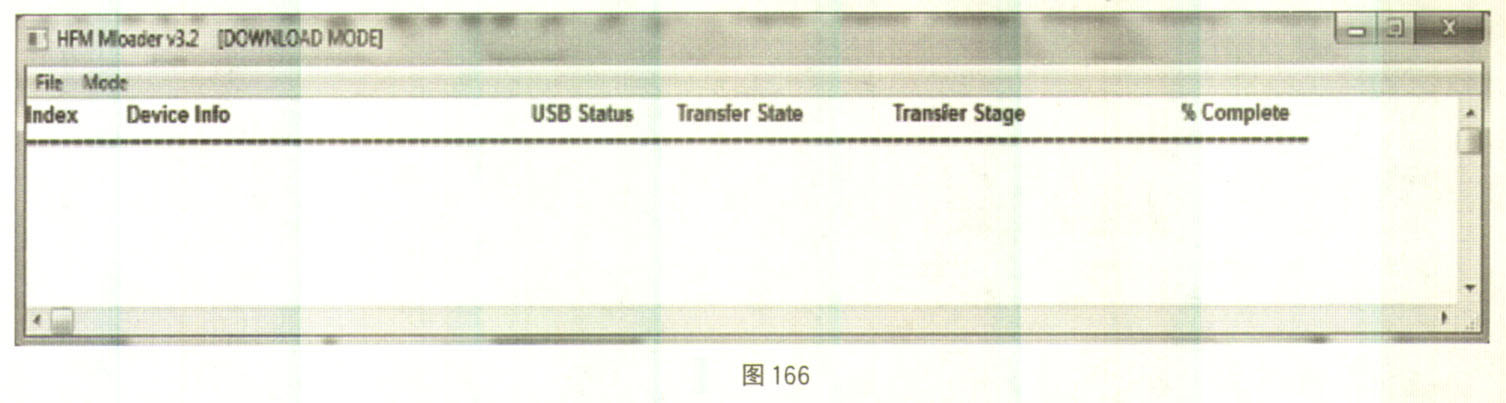

③无进度条如图166所示。表示有故障。检查连接状况并从本程序第（11）步开始重新操作。

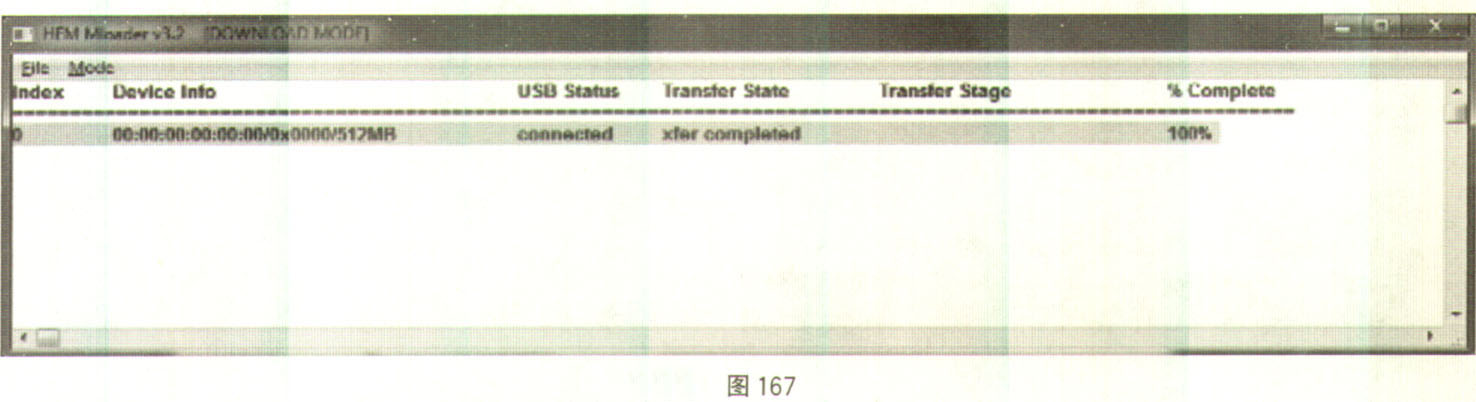

④绿色进度条如图167所示。表示软件升级成功。
