车型:2014年和2015年新玛莎拉蒂总裁(M156)、2014年和2015年吉博力(M157)。
(一)描述

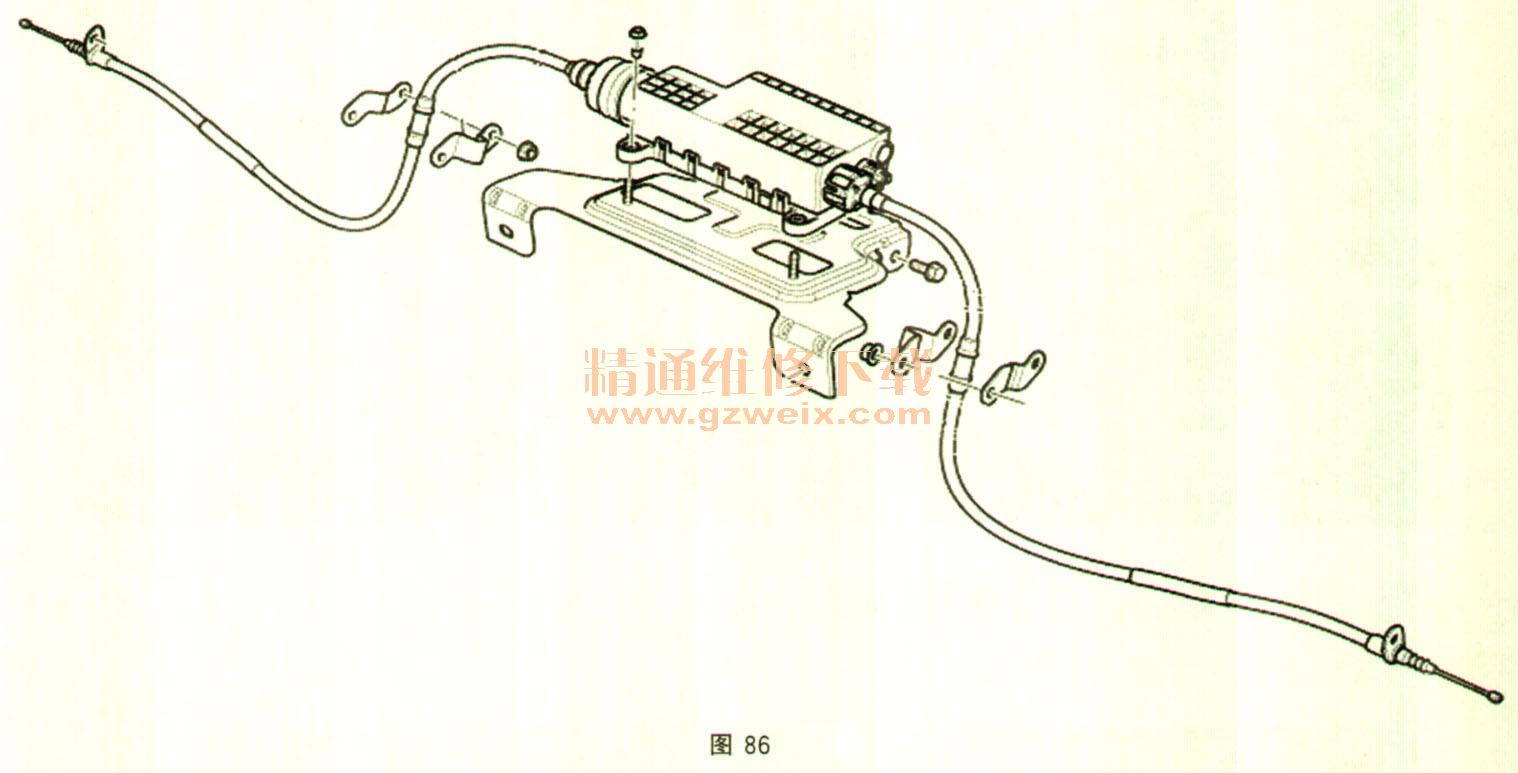

新玛莎拉蒂总裁(M156)和吉博力(M157)车辆,涉及“EPB(电子驻车制动)的软件升级(如有需要,还需要对制动间隙进行调整)”的服务活动,如图86所示。
(二)操作程序
(1)核对车辆是否涉及本活动,且本活动是否尚未执行。
(2)根据附件车架号列表中的标识,执行“程序A”(进行制动间隙调整和软件升级)或“程序B”(仅进行软件升级)。
(3)程序A(制动间隙调整和软件升级)
①将车辆驶人举升工位。
②车辆蓄电池连接充电器。

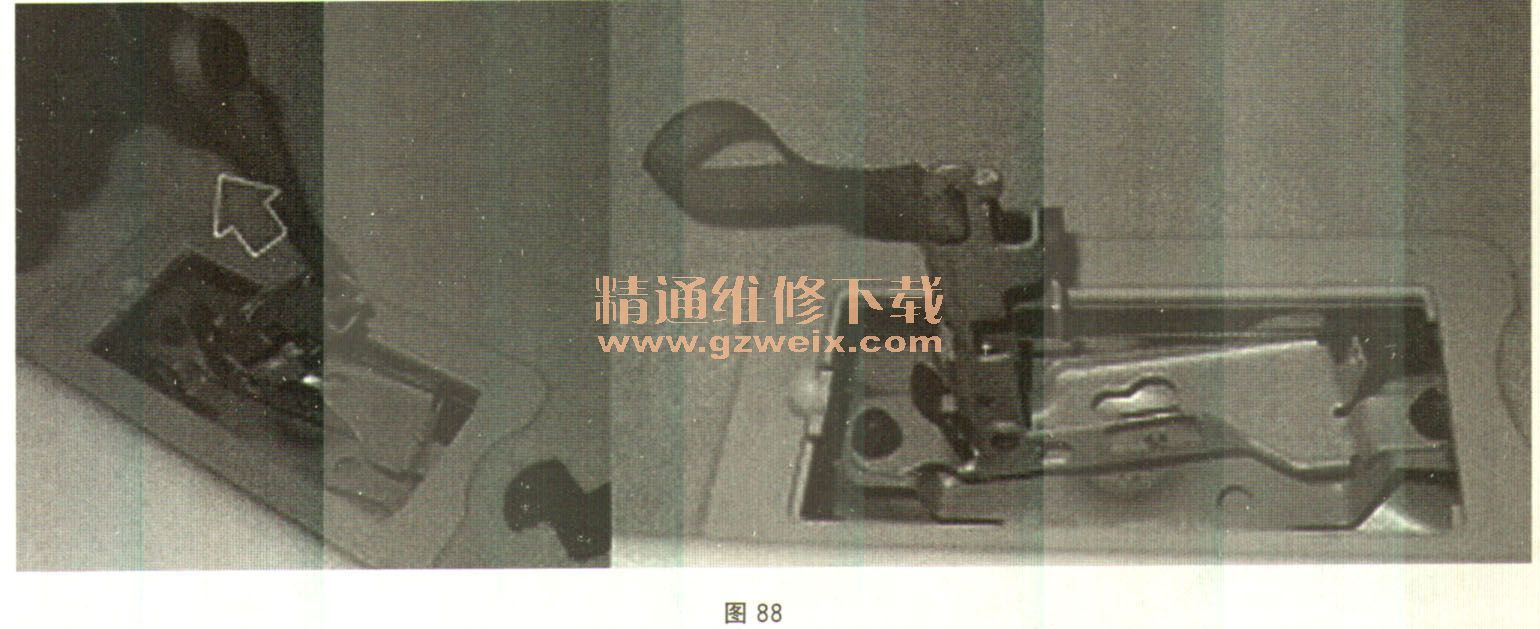

③根据车间手册第3. 02. 018部分,拉动应急拉索松开P挡锁。注意:可使用螺丝刀向下压如图87中箭头所示的卡子,同时提起布带以松开P挡锁,如图88所示。
④松开车辆螺栓,拆下左后和右后车轮。
⑤使用玛莎拉蒂诊断仪MD与车辆建立连接。
⑥在“Braking System(制动系统)”菜单下,选择“Electrical Parking Brake (EPB)(电子驻车制动)”中的“Active Diagnosis(激活诊断)”,选择“RUN TO MOUNTING POSITION(运行至安装位置)”程序(以便释放EPB拉线)。请确保制动盘可平顺转动,无卡滞。
⑦转动制动盘直至检查孔与调整制动蹄片的齿形螺母对齐,如图89所示。

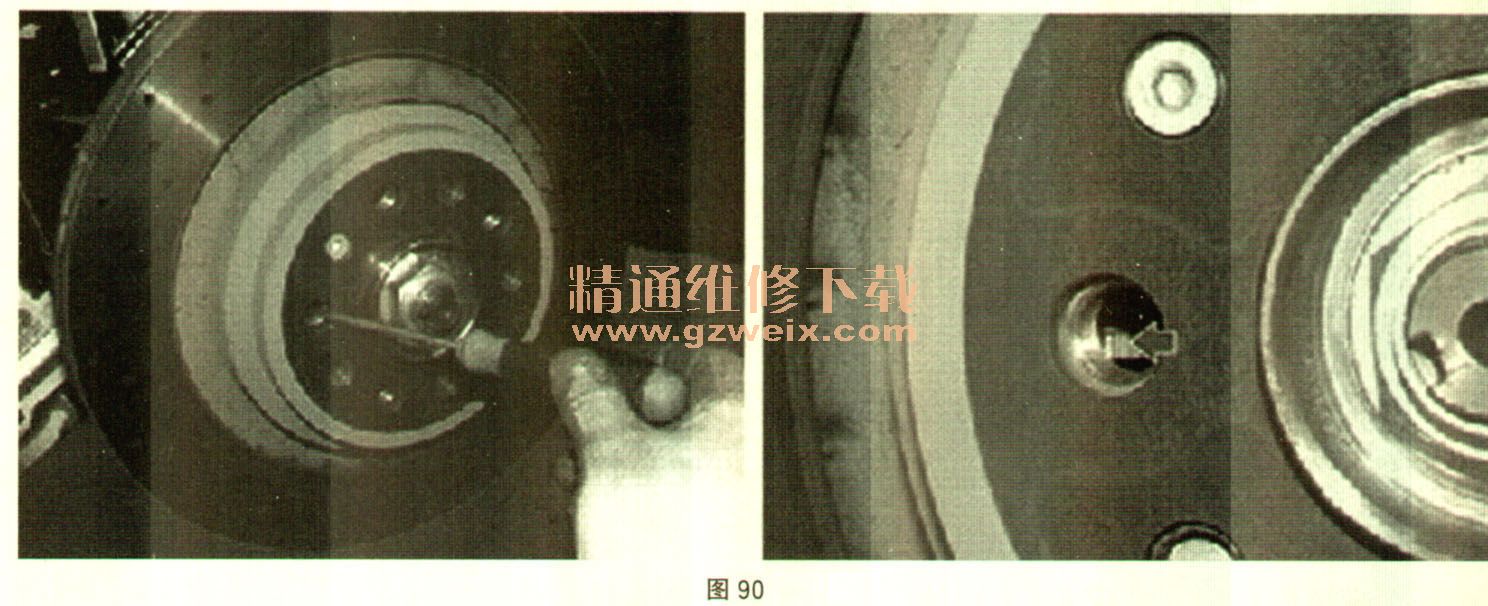

⑧使用合适的螺丝刀按照图90中箭头指示方向拨动齿形螺母,直至制动蹄片完全锁死且制动盘无法转动为止。
⑨使用记号笔在通过检查孔能够看到的齿形螺母的最外侧齿上进行标记,并在检查孔对应的位置进行标记,如图91所示。
⑩然后反向拨动齿形螺母10个齿,直到第⑨步中在齿形螺母上进行的标记与检查孔上的标记再次对齐。如果在拨动10个齿之后,标记不能对齐,则请重复自第⑧步开始的操作。左、右两侧车轮的操作完全相同。请确保制动盘可平顺转动,无卡滞。
