玛莎拉蒂总裁和吉博力前差速器的升级
来源:本站整理  作者:佚名  2019-05-27 07:57:30

    车型:
(1)新玛莎拉蒂总裁(M156)、2014年,Automatic 4WD、3. 0 BT V6 4WD 410 HO.
(2)新玛莎拉蒂总裁(M156)、2015年,Automatic 4WD、3. 0 BT V6 4WD 410 HO、、
(3)Ghibli(M157),2014年,Automatic 4WD,3.0BTV64WD410 HO。
(4)Ghibli(M157),2015年,Automatic 4WD,3.0BTV64WD410HO。
(一)描述
    新玛莎拉蒂总裁(M156)和吉博力(M157)车辆,涉及“在前差速器和前传动轴间安装一个止动片”的服务活动。安装此止动片可确保止动卡簧不发生位移,从而不会对齿轮轴密封造成损坏,进而避免整个前差速器的损坏,如图71所示。

(二)维修所需零件
    请通过玛莎拉蒂配件部订购止动片(零件编号673003748,每辆车一个)和用于止动片定位及安装的专用工具(零件编号673003835,每个经销商一个)。在一定概率的情况下,止动卡簧可能已经发生形变,导致止动片无法正确地安装。针对这种情况,需要订购并更换整套前差速器。前差速器的零件编号为670007722。
    安装前差速器(零件编号670007722),必须同时安装止动片(零件编号673003748)0
    在前差速器(零件编号670007722)的包装中已经含有止动片(零件编号673003748),请勿重复订购。
    前差速器(零件编号670032672)已经预装止动片,请勿单独订购止动片。
      (三)操作程序
    (1)核对车辆是否涉及本活动,且本活动是否尚未执行。
    (2)使用举升机将车辆举起,并确认其完全冷却。
    (3)移除前车架加强护板。

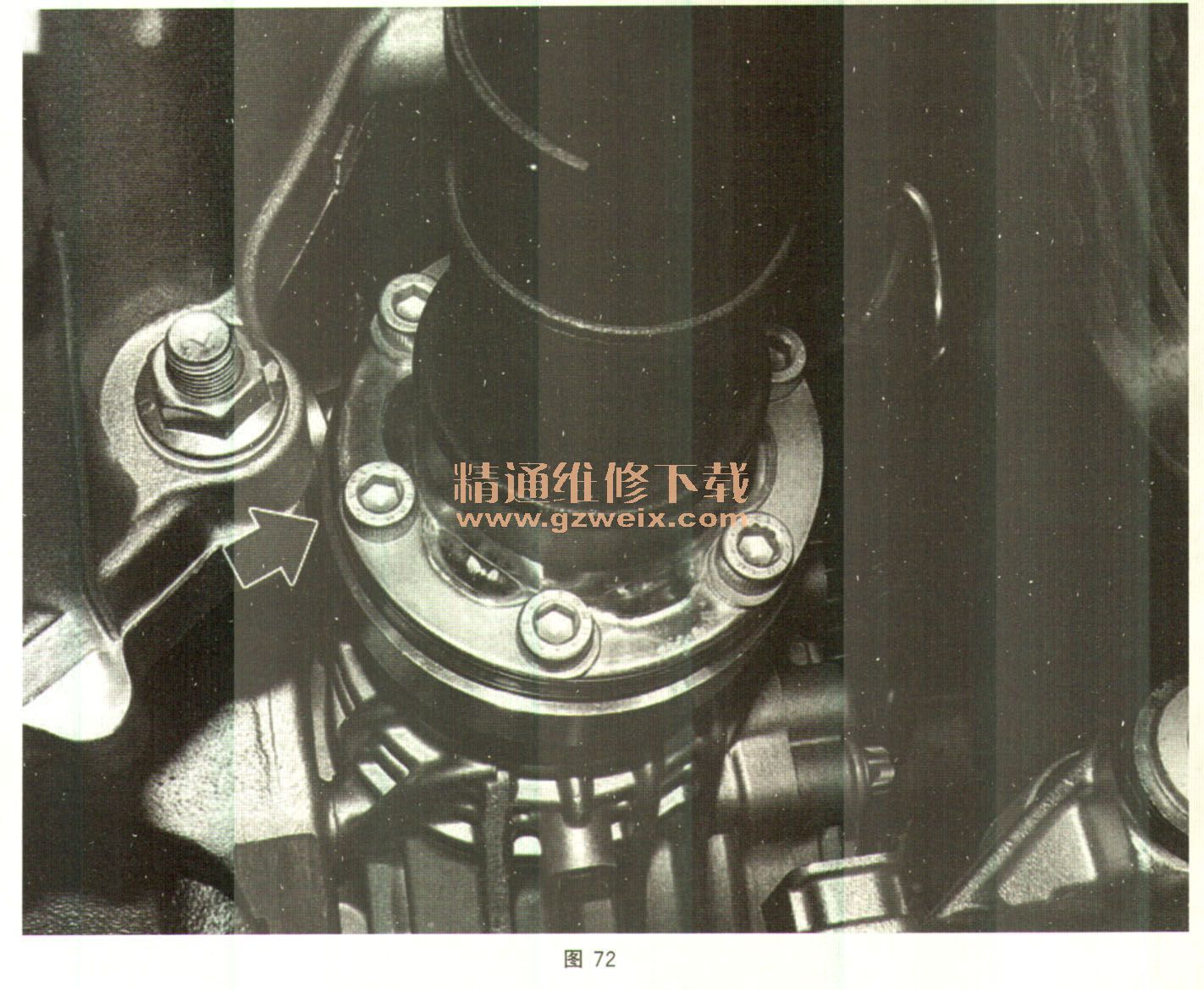

    (4)移除前传动轴前法兰上的6个紧固螺栓。操作前请务必用记号笔标记前传动轴前法兰和前差速器法兰的相对位置,以便再次安装时保证准确定位,如图72所示。

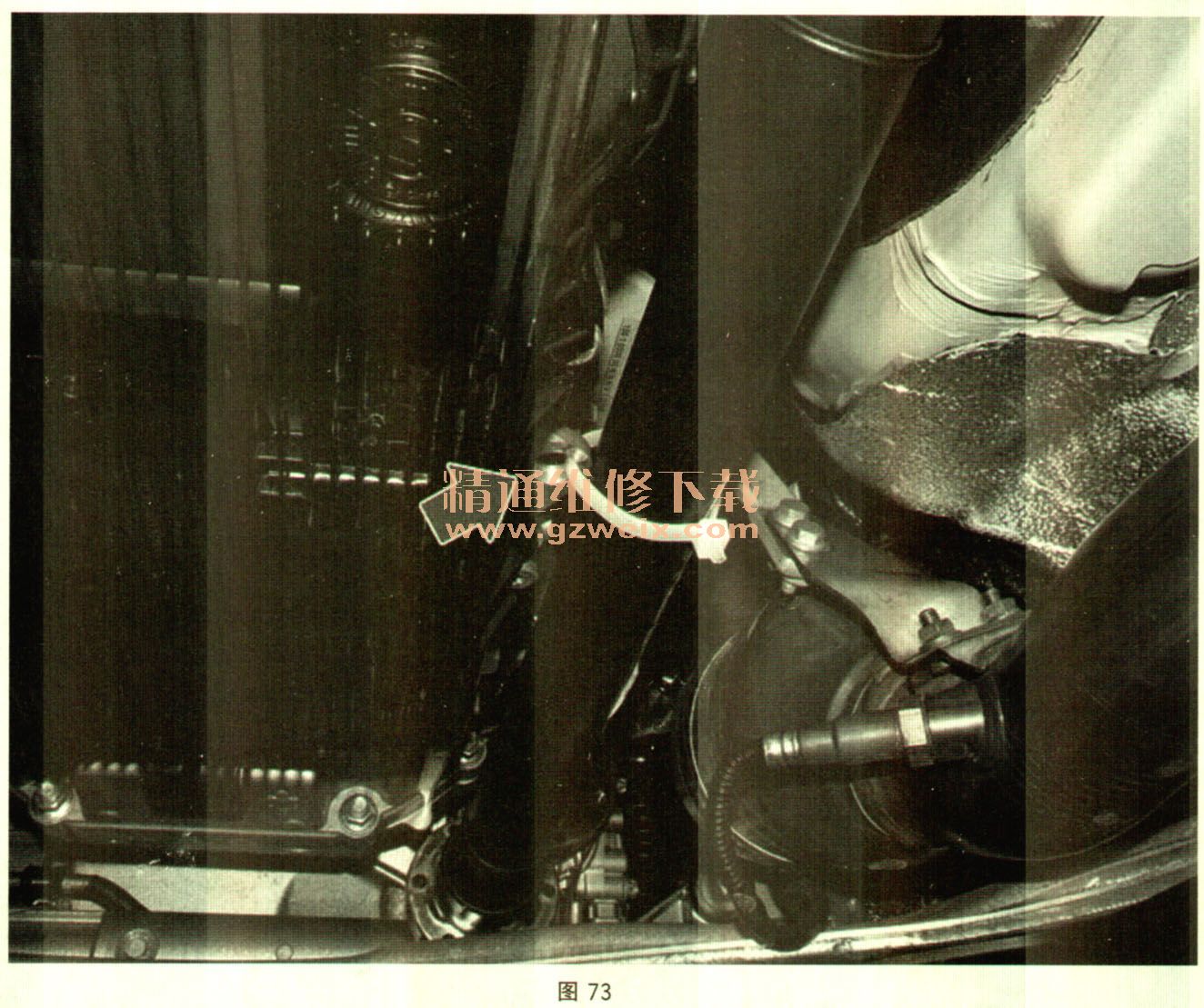

(5)用一个合适的夹具吊住前传动轴,如图73所示。

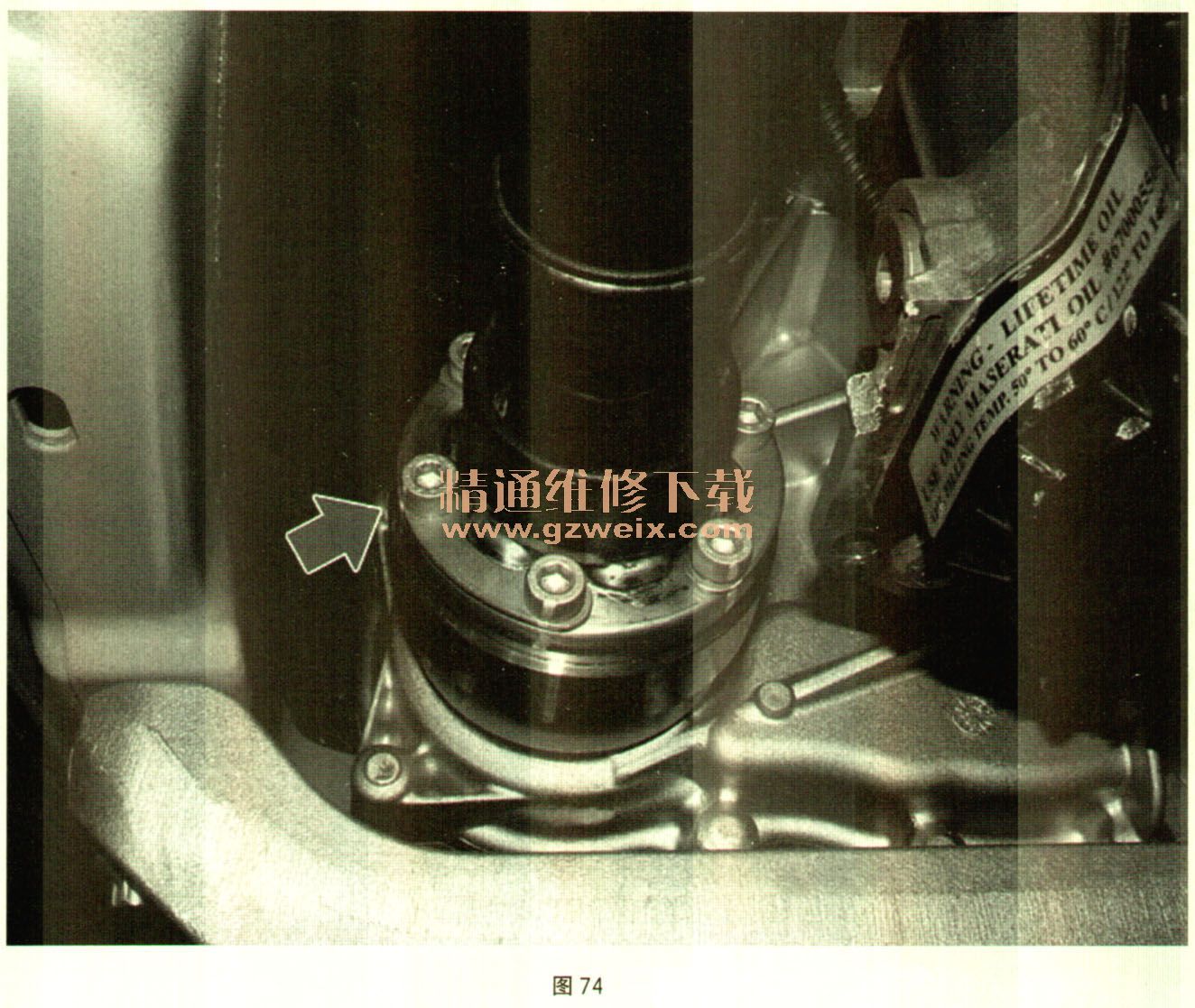

(6)按照上面同样的方法移除前传动轴后法兰的6个紧固螺栓,注意进行标记,如图74所示。

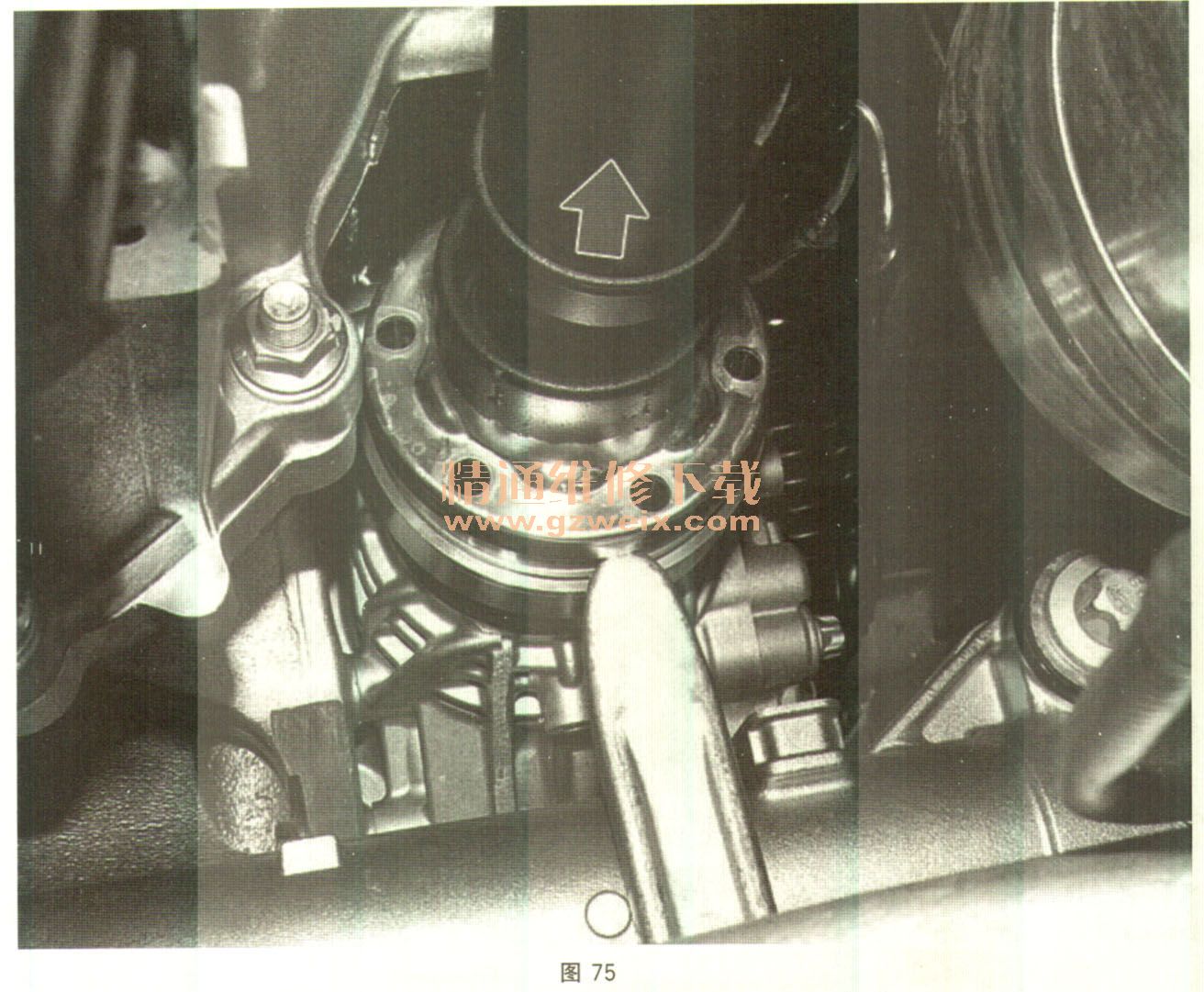

    (7)用适当的杆或撬棒极其小心地将前传动轴的前法兰从前差速器的法兰中移出,最终将前传动轴移出,如图75所示。

[1] [2] [3]  下一页
