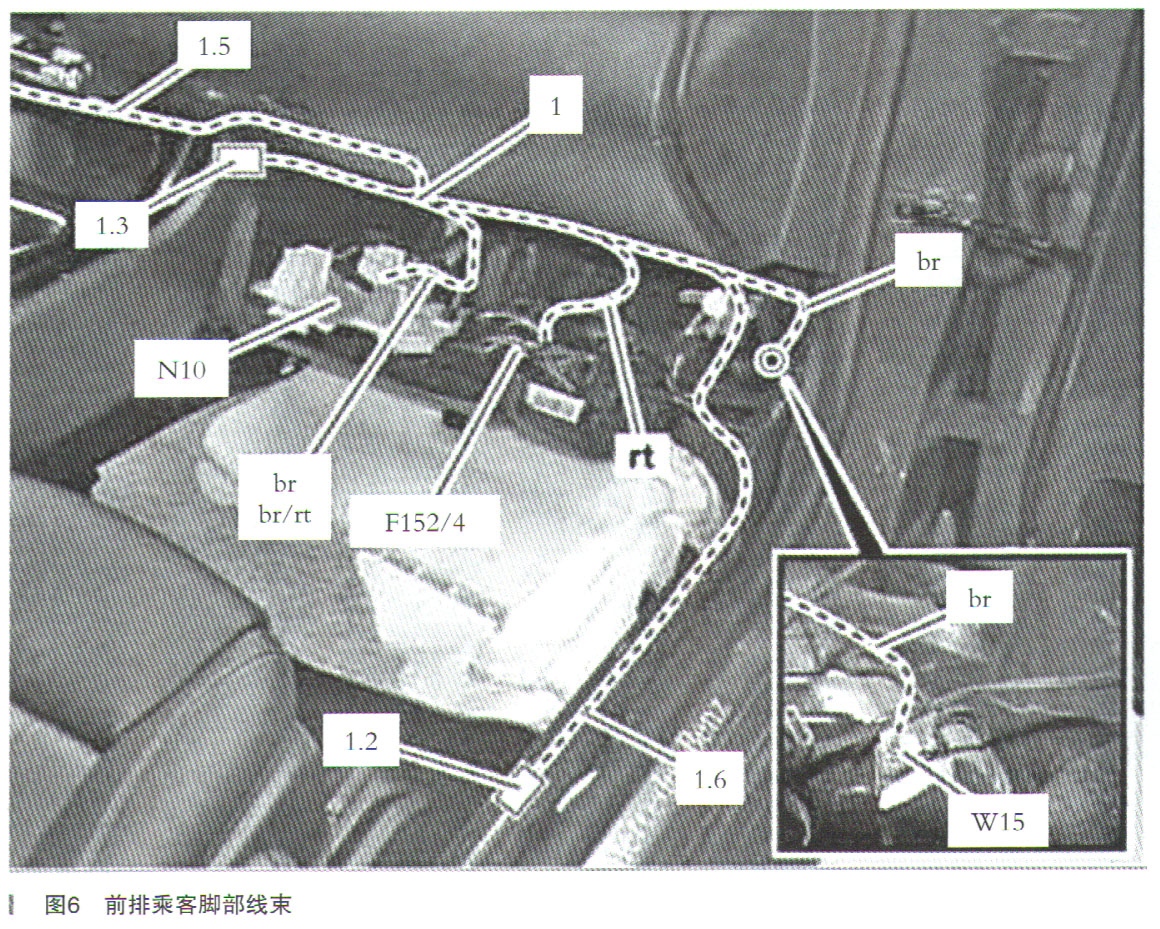

如图6所示，将照明式登车护板（1）的电气线束放置在前排乘客脚部位置。将黑色18针触点插口（1.3）铺设到变速器通道中。稍后将黑色18针触点插口（1.3）与照明式登车护板控制单元相连。将棕色线（BN）铺设到右前脚部位置接地点（W15）。将棕色线（br）连接至右前脚部位置接地点（W15）。将红色线（rt）铺设到车内保险丝和继电器模块（F152/4）。将棕色绞线（br）和棕色／红色绞线（br/rt）铺设至中央控制单元（N10）。将右侧分支线（1.6）铺设到右侧纵梁。铺设右侧分支线（1.6），使黑色2针插头（1.2）可以在稍后连接到右前照明式登车护板。触点空腔分配：触点空腔1=棕色线；触点空腔2＝黄色线。将左侧分支线（1.5）通过变速器通道铺设到驾驶员脚部位置区域。

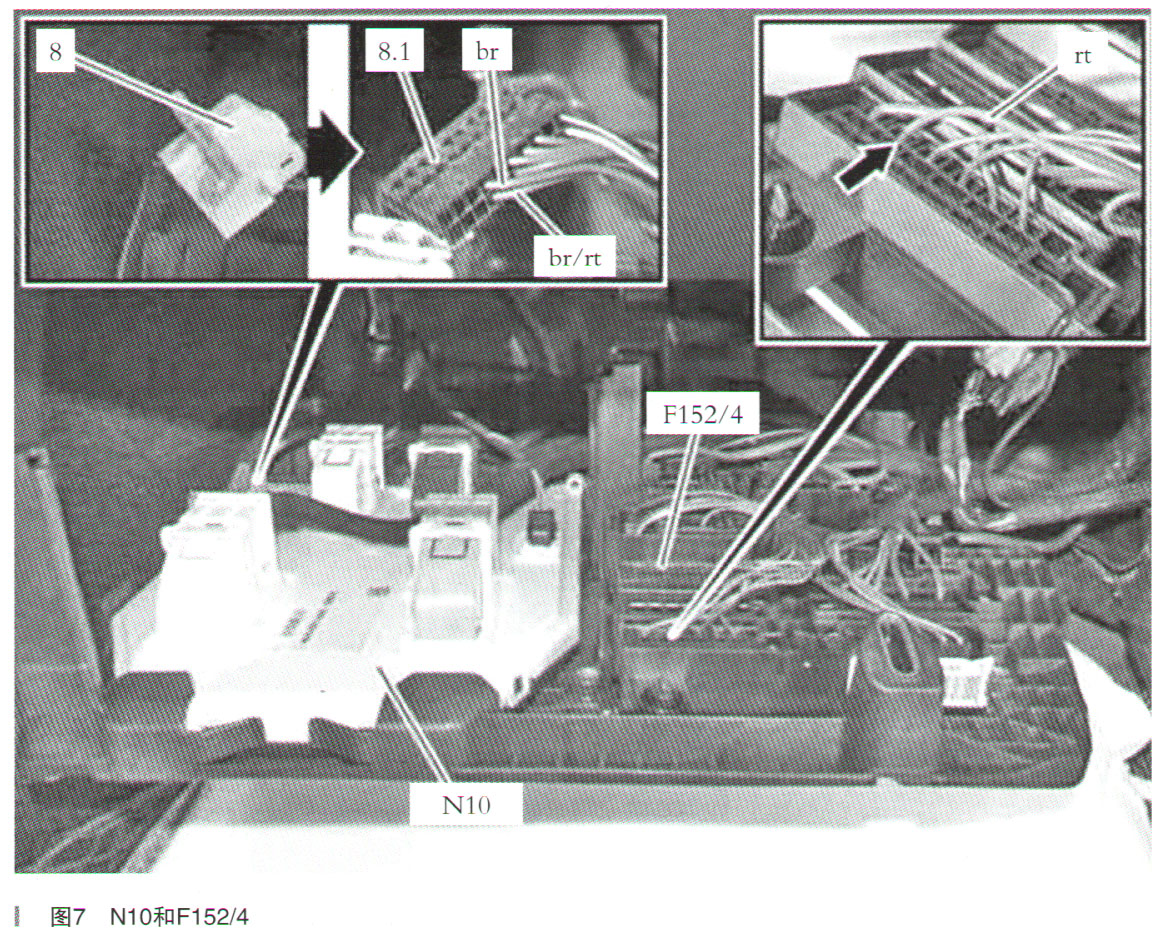

    如图7所示，将红色线（rt ）安装在车内保险丝和继电器模块（F152/4）保险丝架“M4A”的插槽“5”（如箭头所示）中。车内保险丝和继电器模块（ F152/4）保险丝架“M4A9，的插槽“5”（如箭头所示）带有标签。将白色20针触点插口（8）从中央控制单元（N10 ）上拆下。将黑色20针连接器插口 （8.1）从白色20针触点插口（8）上拆下。将棕色双绞线和棕色／红色线（ br/rt）安装到黑色20针连接器插口（8.1）中。触点空腔分配：触点腔8=棕色线（br）；触点腔18=棕色／红色线（br/rt）将黑色20针连接器插口（8.1）安装到白色20针触点插口

  （8）上。将白色20针触点插口（8）安装到中央控制单元（N10）上。将额定值为5A的保险丝插入车内保险丝和继电器模块（F152/4）的插槽中。

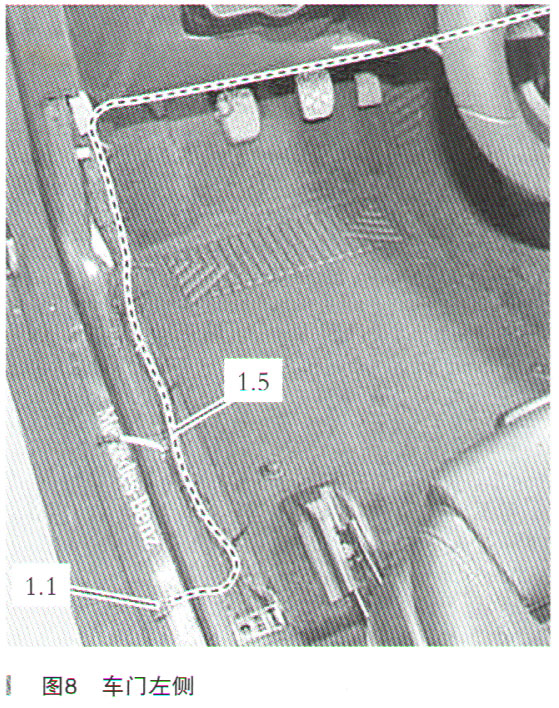

    如图8所示，将左侧分支线（1.5）铺设到左侧纵梁。铺设左侧分支线（1.5），使黑2针插头（1.1）可以在稍后连接到左前照明式登车护板。触点空腔分配：触点空腔1＝棕色线；触点空腔2=绿色线。使用电缆扎带将整个长度的照明式登车护板线束固定到位。

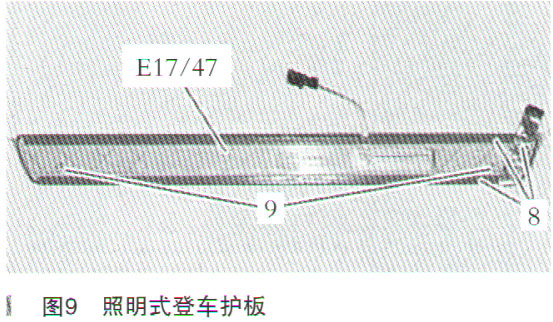

    8．如图9所示，加装左前照明式登车护板（E17/47）和右前照明式登车护板（E17/48）。使用清洁剂清洁登车护板的接触表面。拆下左前照明式登车护板的载体薄膜（8）和保护箔（E17/47）。后续组装过程中要注意导向装置（9）。将左前照明式登车护板（E17/47）定位在纵梁上并均匀按压。并将插头连接好即可。右侧操作和左侧一致。
