宝马F35车型运动方向盘加装换挡拨片
来源:本站整理  作者:佚名  2021-03-17 07:42:39

 一、拆卸驾驶侧安全气囊

将星形螺丝刀T27(如图1中1所示)恰好伸入隐藏的开口,直至出现弹簧阻力。
    用星形螺丝刀T27(如图1中1所示)沿箭头方向压入弹簧夹圈(如图1中2所示),直至安全气囊单元解锁。
    在左侧方向盘侧重复此操作方式并小心地抬起安全气囊单元。
    注意:
    放置安全气囊单元时只允许软垫(气囊)的一面朝上。
    向后抬起安全气囊单元。
    脱开插头连接(如图2中1所示)并拆下安全气囊单元。
    安装说明:
    注意电线的正确位置。
将安全气囊单元用均匀的压力与转向柱轴方向水平平行压入方向盘,直至听到和感觉到卡入!

    二、拆卸M跑车方向盘
    注意:

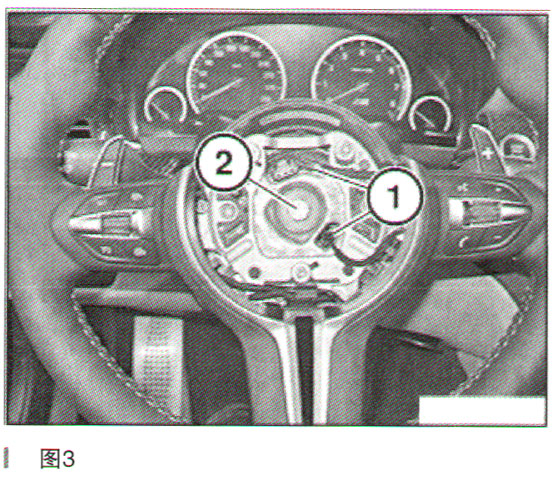

    在松开螺栓(如图3中2所示)时,由第2个人固定住方向盘,以便减小转向柱上的扭矩!
    将车轮/跑车方向盘置于直线行驶位置。
    脱开和拔下插头连接(如图3中1所示)。
    松开螺栓(如图3中2所示),拆下跑车方向盘。
    三、拆卸变速器翘板开关(M跑车方向盘)
    松开方向盘上的螺栓(如图4中1所示)。
    松开方向盘背面上的螺栓(如图4中2所示)。
    拆下装饰盖板。
    松开螺栓(如图5中1所示)并抽出导线束(如图5中2所示)。

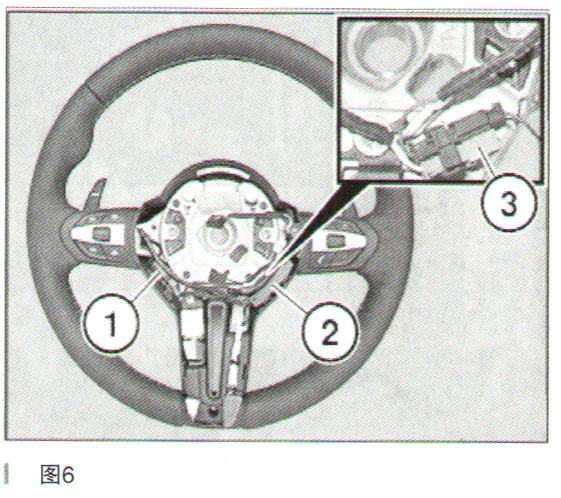

    从方向盘中拉出方向盘电子控制装置(图6中2所示)。
    将插头连接(如图6中1和3所示)从方向盘上松开并脱开。
    安装说明:
    注意电线的正确铺设。
    注意插头连接(如图6中1和3所示)的位置是否正确。
    注意方向盘电子控制装置(如图6中2所示)的位置是否正确。
    通过方‘向盘存储器(如图7中1所示)抽出电缆,取下翘板开关。
    安装说明:
    注意电线的正确铺设。
    注意翘板开关的正确位置

[1] [2] [3] [4]  下一页
