斯巴鲁森林人更换方向机后防滑灯亮
来源:汽车维修技师  作者:佚名  2021-03-17 07:39:57

     一辆行驶里程约14.2万km、配置传统液压助力方向机的2014年产斯巴鲁森林人。该车由于方向机漏油更换方向机后,仪表防滑灯、ABS、坡度灯亮。

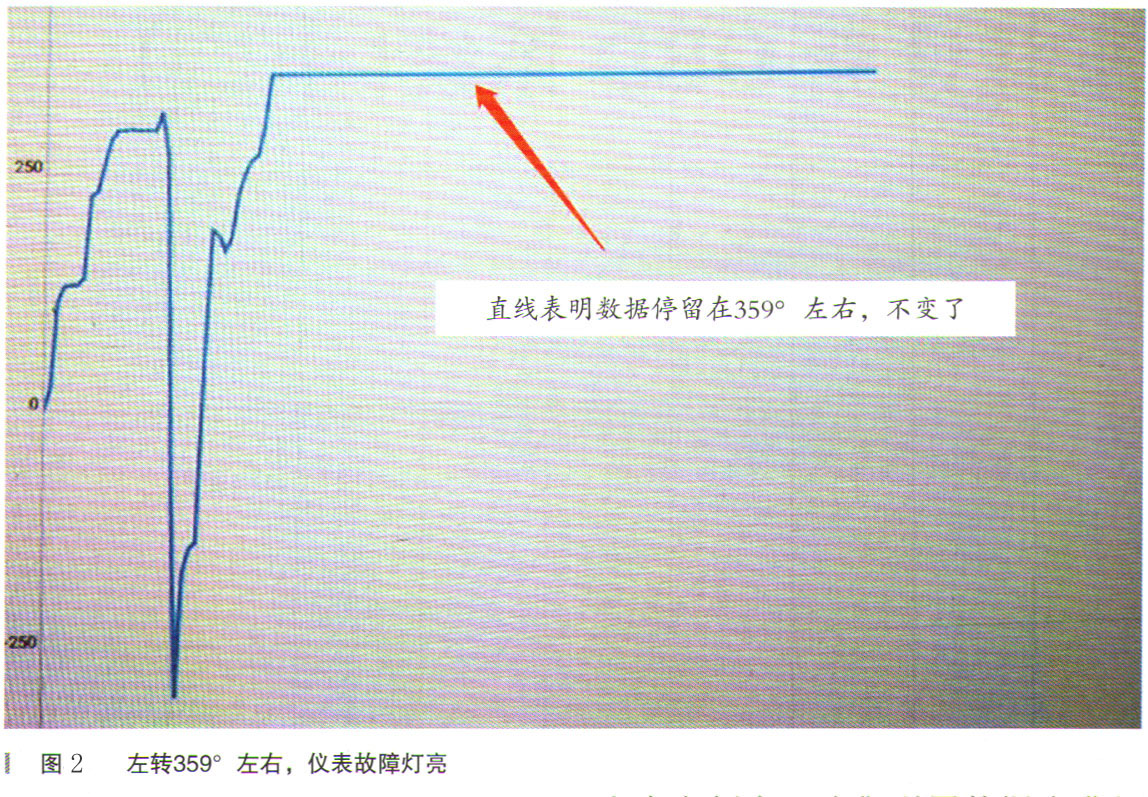

    故障诊断:用X431进系统,发现报C1711转向角传感器通信异常故障(如图1所示),一般方向盘动过后再行驶,未匹配会报此类故障。经过直接进X431的特殊功能的转向角度匹配、进斯巴鲁制动系统(BC)无果,再直接从斯巴鲁制动系统(BC)特殊功能里进行匹配,均无法解决问题。之前车辆只是方向机漏油,无防滑灯亮故障现象,但之前喇叭不响。该车原本配备的是传统遥控,后更换了加装的一键启动系统,即使锁车后方向盘仍然能够转动,在更换方向机时候并没有留意该点,没有用方向盘顶锁住方向。故障分析:①方向角度传感器未安装好(离。位置太远,无法匹配);②方向角度传感器损坏;③其他故障原因。由于喇叭不响,先更换了气囊游丝,更换后再匹配方向角度,故障依旧。查看数据流,发现启动车辆后,转动方向盘,转向角不动,怀疑转向角传感器损坏(因为在拆方向机的时候曾经用力锤方向机球头,有震坏可能性),但是咨询了同行后,同行说此方向角度传感器不会轻易损坏。方向角度传感器共4根线,拔下方向角度传感器的插头,量到电脑端,发现一根12V电源,一根接地线,CAN H电压为2.61V,CAN L电压为2.31V,供电没有问题啊。难道真的是损坏了吗?断开蓄电池负极10min后再接上,改用朗仁PS90,发现可以直接在“特殊功能”里面的转向角复位选斯巴鲁车型,CAN类型匹配,匹配后再进斯巴鲁车型,选BC,可以删除C1711故障码。以为问题解决,谁知道车辆刚刚开出厂试车,才到门口,仪表的ABS、防滑灯、坡度灯再度点亮。心想跑几公里或许可能消除故障码呢。于是再次断电,在特殊功能里面匹配,再在BC系统里面消码,试车。偶然间,看到方向角度有数据产生,在直行过程中,角度变化在-100°~100°之间。想开车回厂重新匹配,到红绿灯的时候,左调头,不知道什么时候,那几个仪表灯又亮了。虽然问题还存在,但是由于方向角度能够产生数据,判断其损坏的概率并不大。回厂后左想右想,会不会是方向角度传感器里面有一个置。点位置(如果离它太远,是无法成功匹配的)。于是把方向角度传感器逆时针360°再安装,结果虽然显示“匹配成功”但车辆在路上一跑就亮灯。这时特别留意数据流,结果发现,当方向盘左转到359°左右的时候,防滑故障灯马上点亮(如图2所示)。于是再次断电、匹配后,往右打方向,结果发现正常可以打到550°而仪表故障灯不亮,儿乎每次方向盘左转到359°左右的时候,防滑故障灯马上点亮,证实方向角度传感器安装位置不对。

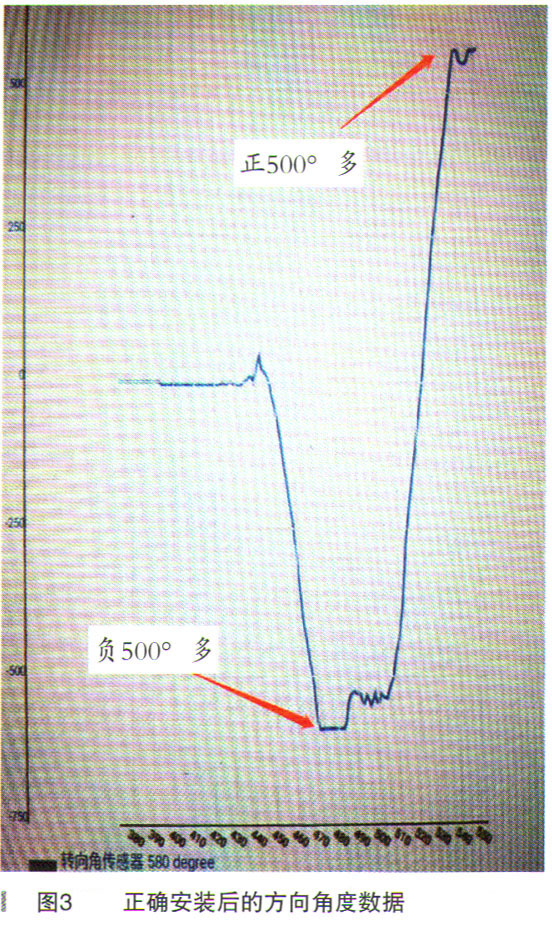

    故障解决:把方向角度传感器顺时针转720°后,接上插头,左右都可以转到550°多,仪表故障灯不点亮,试车,一切正常,如图3所示。
    故障总结:(1)方向角度在现代车辆的安全行车中有重要作用,它是车辆电子稳定系统(多称为ESP,即ABS的升级智能版)重要组成部分。因而,一旦它的数据异常,轻则影响ESP/ABS正常工作,重则会锁挡限速。(2)本案例由于安装方向机时没有摆正方向及定位方向盘,部分原因是因为该车改装了非原厂的一键启动导致了后续的问题。(3)在本案例中,我们利用数据流进行逻辑推理(从最开始的数据流不显示转向角度数据,到后来有数据,证明它没坏;再用数据流观察方向打尽右边不会导致亮灯,打左259°会导致亮灯,推断转角传感器。点位置需顺时针转冉安装)达到了准确诊断的目的。(4)该车的方向角度传感器的匹配,如果用X431与朗仁PS90,必须先断开电池几分钟后,在两前轮和方向盘正的条件下,直接进“特殊功能”,选“斯巴鲁”,再点方向角度匹配,然后再进诊断的 “斯巴鲁”,进BC(制动系统),删除故障码,或者关钥匙再开钥匙,方能够消除仪表上的几个故障灯[直接进车系下的特殊功能点“方向角度匹配”即VSC (VDC)中间值设置匹配不会成功,会显示图396的故障码,直接删除故障码不成功,原因不明]。(5)正确理解故障码“C1711转向角传感器通信异常”是解决问题的关键。该故障码的意思是:转向角传感器传输的数据异常(或者不合理),而不是断路、短路,可能是它安装位置不正确,也可能是它坏了导致输出数据异常。
