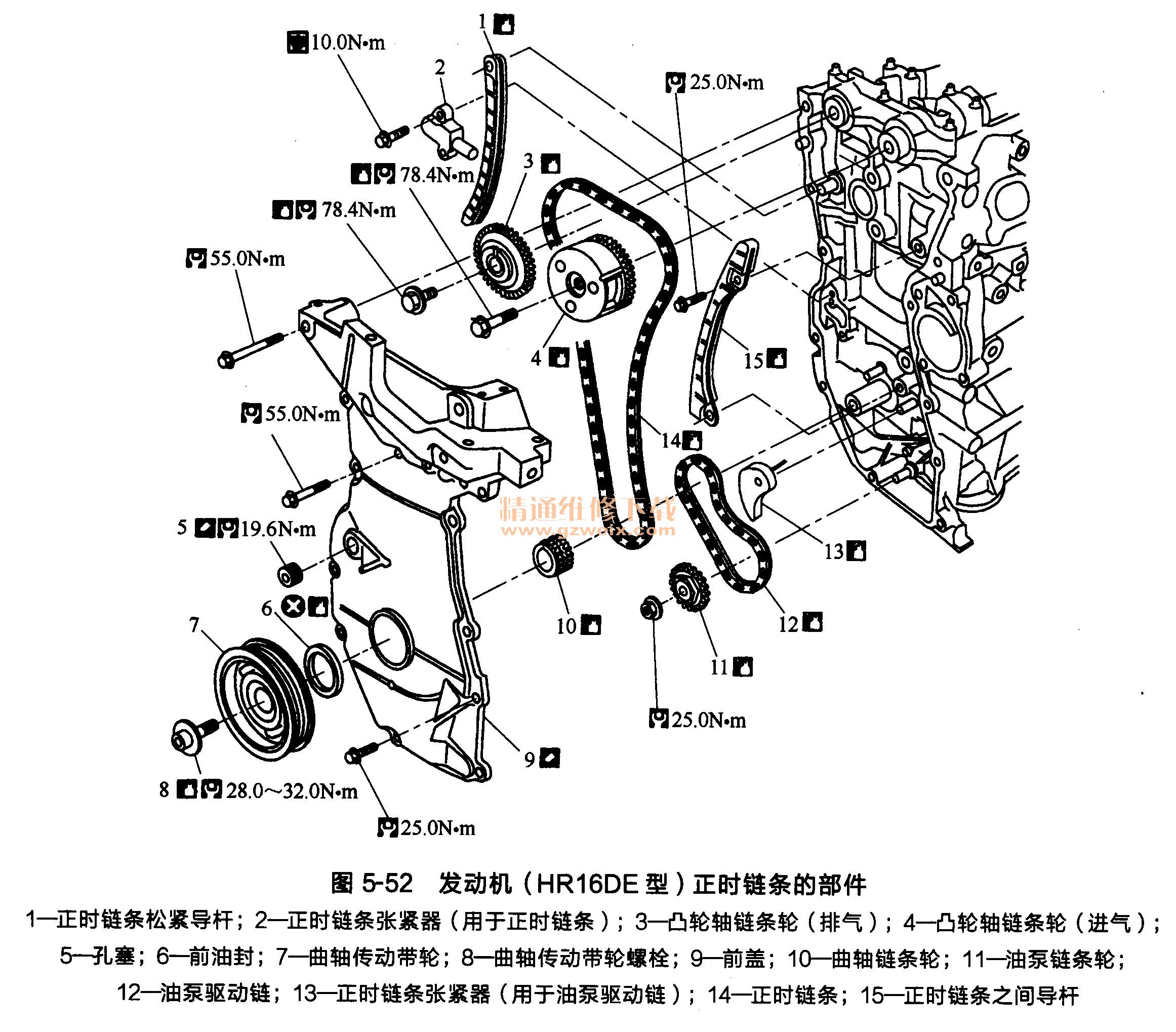

发动机（HR16DE型）正时链条的部件如图5-52所示。

    (1)拆下前车轮（右）。
    (2)拆下前翼子板保护板（右侧）。
    (3)放发动机机油。
    注意：务必在发动机冷态时执行该步骤。
    (4)拆下进气歧管、驱动皮带、水泵传动带轮和搭铁电缆（右）。
    (5)使用变速箱千斤顶支起发动机的底部，然后拆下发动机固定支架和安装隔垫（右）。
    (6)拆卸摇臂盖。
    (7)将1号汽缸置于压缩行程上止点。
①顺时针转动曲轴传动带轮2，并使TDC标记（无漆）A与前盖上的正时指示器1对、准，如图5-53所示。

②确认每个凸轮轴链轮匹配标记都处在如图5-54所示的位置。

    如果不匹配的话，则应再转动曲轴传动带轮一次，使匹配标记与图中所示位置一致。
    (8)拆卸曲轴传动带轮。

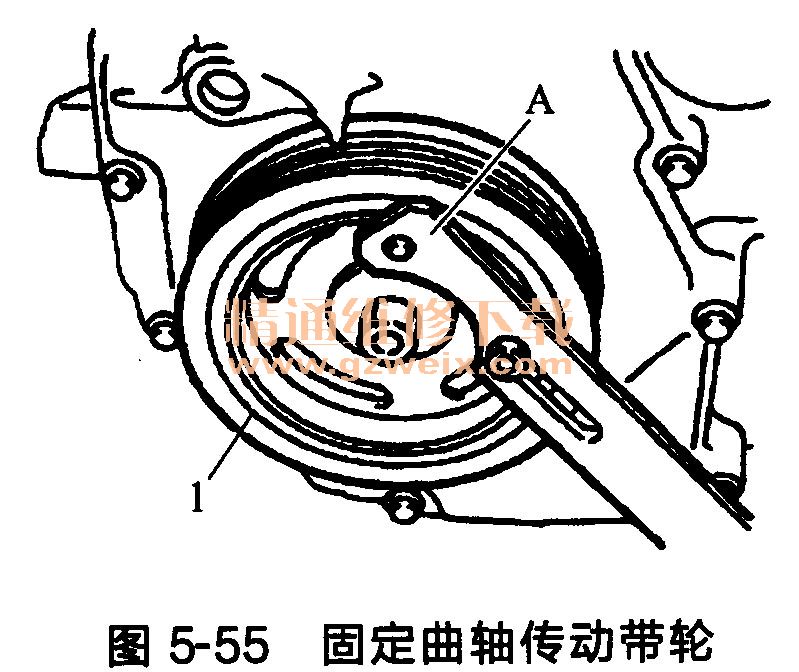

    ①使用滑轮托（通用维修工具）A固定曲轴传动带轮1，如图5-55所示。

    ②松开并拉出曲轴传动带轮螺栓。
    注意：切勿拆下装配螺栓，因为它们用于支撑传动带轮拔具。
③在曲轴传动带轮的M6螺纹孔内安装传动带轮拔具（SST: KV11103000) A，然后拆下曲轴传动带轮，如图5-56所示。

 (9)拆下前盖。
①按如图5-57所示序号的相反顺序松开螺栓。
