1.正时链单元拆卸步骤
1)确认排气凸轮轴链轮上的标记1和进气凸轮轴链轮上的标记2位于图10-128中的位置。如果标记设定不正确,请转动发动机,直至标记位置与图1所示一致。
2)按以下步骤拆下链条张紧器1。参见图2。
①将链条张紧器操作杆A完全往下推,然后将柱塞C推入张紧器内。将链条张紧器操作杆完全往下推即可释放凸耳B。这样,柱塞就可以移动。
②拉起杆,使它的孔的与主体上的孔的位置对齐。将操作杆孔与主体孔的位置对齐时,柱塞就会被固定。当柱塞棘齿的凸起部分和凸耳彼此相对时,两个孔的位置并没有对齐。此时,请稍微移动栓塞来使它们正确啮合并对齐这些孔。
③将限位销D通过操作杆插入主体的孔中,然后将操作杆固定在上方位置。图2中所示为使用2. 5 mm六角扳手的范例。
④拆下链条张紧器。

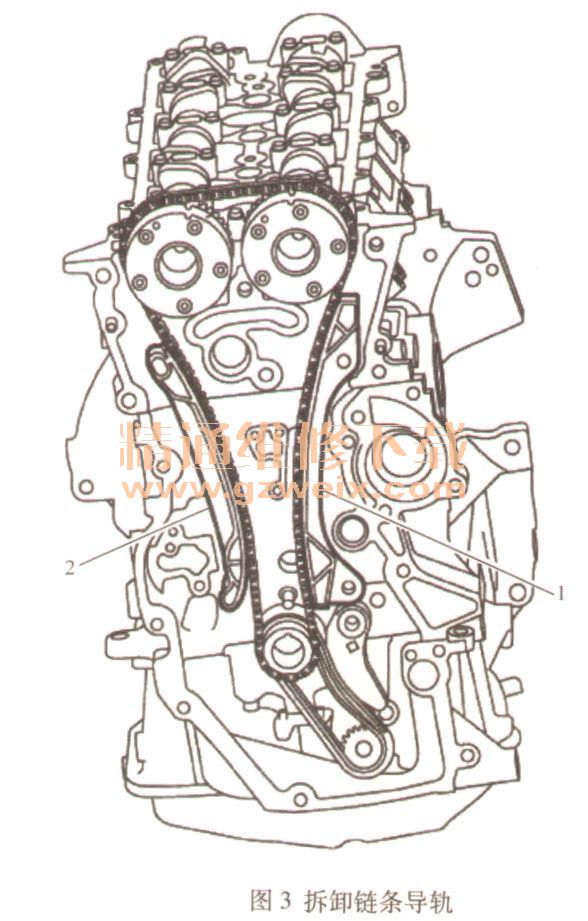

3)拆下正时链条张紧侧链条导轨2和正时链条松弛侧链条导轨1,见图3。
4)拆下正时链条2。朝凸轮轴链轮1(排气侧)拉动正时链条的松弛部分,然后拆下正时链条并从凸轮轴链轮(排气侧)侧开始拆下,见图4。
注意:在正时链条拆下时,切勿旋转曲轴或凸轮轴。这会导致气门和活塞之间相互碰撞。
5)按以下步骤,拆下与曲轴链轮和油泵驱动相关的零件。
①拆下链条张紧器1。从轴B和弹簧固定孔A上拉出,见图5。
②固定油泵轴的顶端,然后松开油泵链轮螺母并拆下。
③同时拆下曲轴链轮1,油泵驱动链条2和油泵链轮3,见图6。
