正时示意图（图1）

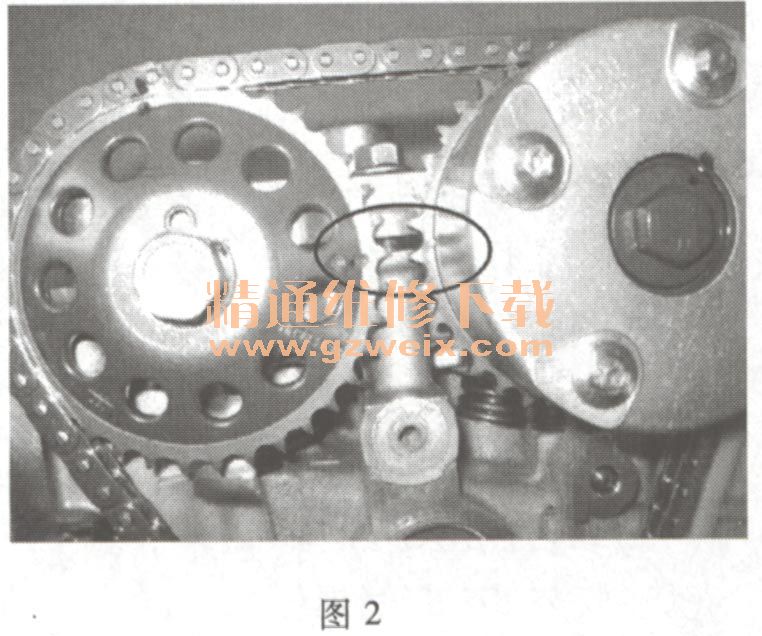

    （1）调整凸轮轴位置，使排气凸轮轴链轮和进气VVT链轮上的正时记号对齐，如图2所示。

    （2）确保曲轴链轮上的正时记号和缸体上的正时记号对齐。

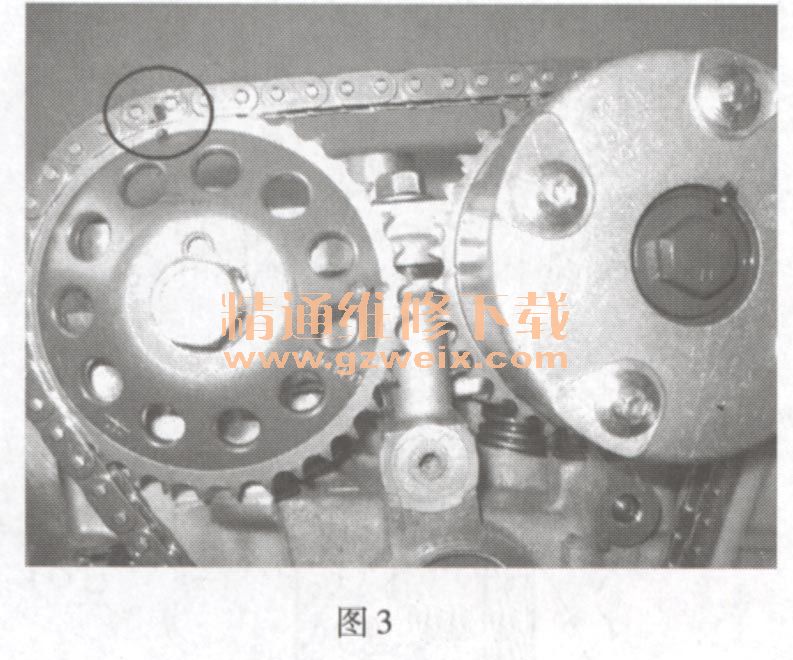

    （3）安装正时链条，使链条上的三个蓝色（或黄色）正时链条分别与排气凸轮轴链轮、进气VVT链轮和曲轴链轮上的正时记号一一对应，如图3和图4所示。

    （4）安装链条导轨、张紧导轨和自动张紧器，如图5所示。

    （5）顺时针转动曲轴两圈整，检查各正时标记是否对齐。
