起亚K5（2. 0L/2. 4L）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-05-16 16:07:37

    适用2011～2012年起亚K5（2. 0L/2. 4L）车型
    （一）正时部件示意图

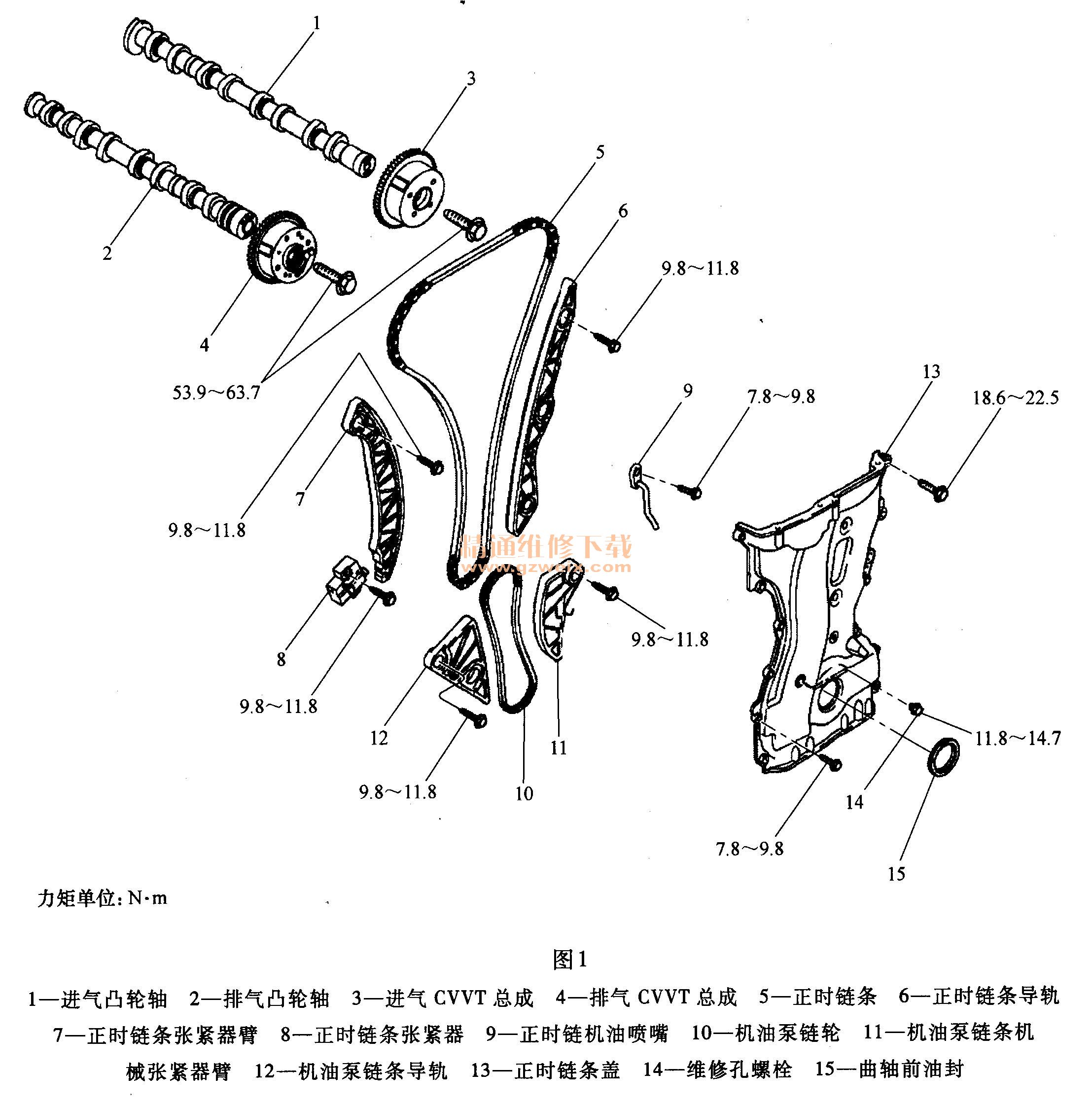

    1. 2. 0L发动机（图1）

    2. 2. 4L发动机（图2）

    （二）安装方法
    (1)安装平衡轴链条。
    (2)安装曲轴链轮B和正时带机油喷嘴A，如图3所示。

    (3)设置曲轴，以便曲轴的键A与主轴承盖的接合表面对齐，如图4所示。

    (4)安装进气和排气凸轮轴总成，以便进气和排气CVVT链轮的TDC标记B与气缸盖的顶面对齐，如图5所示。这样，1缸活塞位于压缩行程的上止点。
