起亚K2(1.4L/L 6L)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-16 16:28:26

    适用2011~2012年起亚K2(1.4L/L 6L)车型

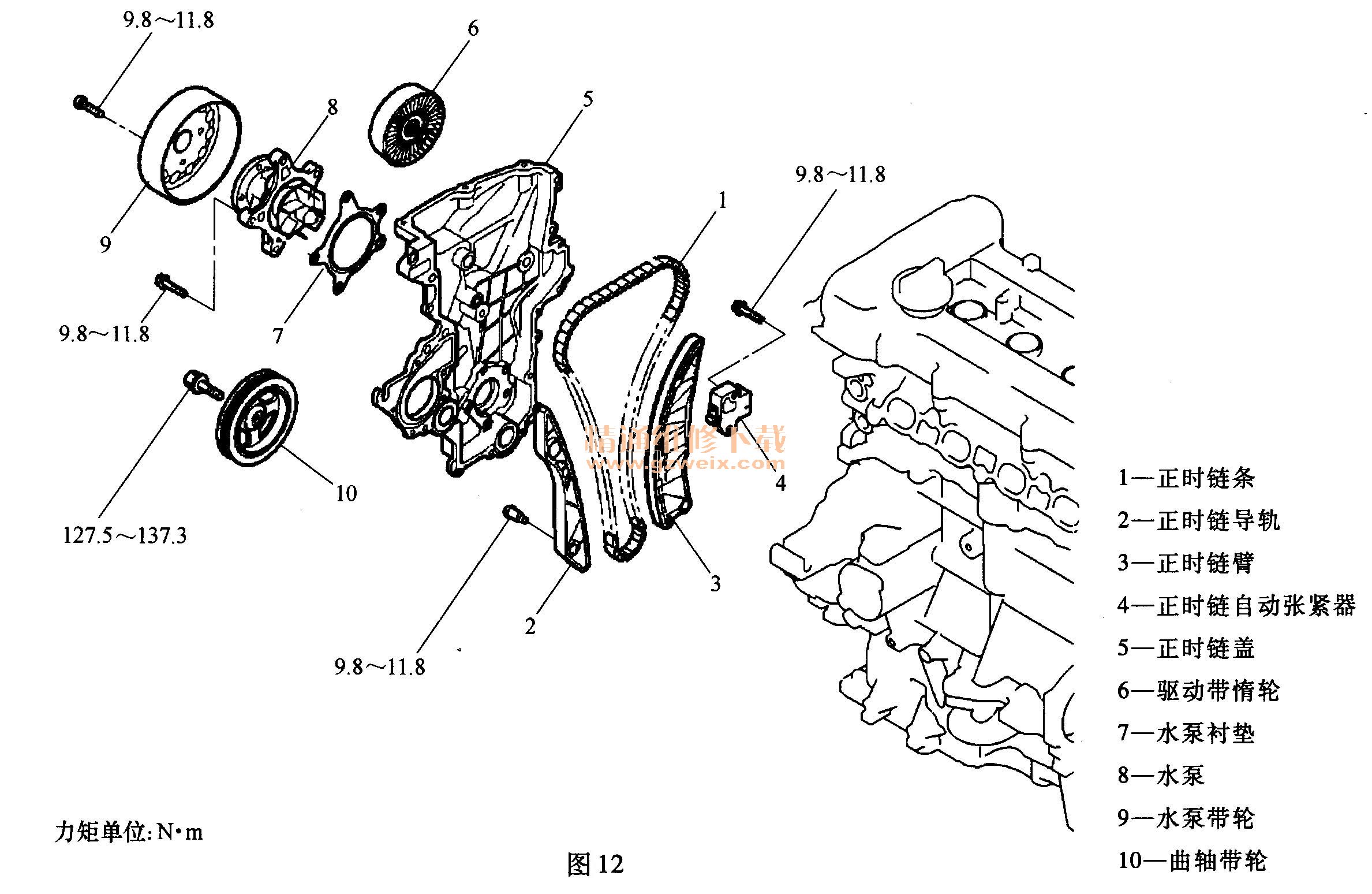

    (一)正时部件示意图(图12)

    (二)安装方法

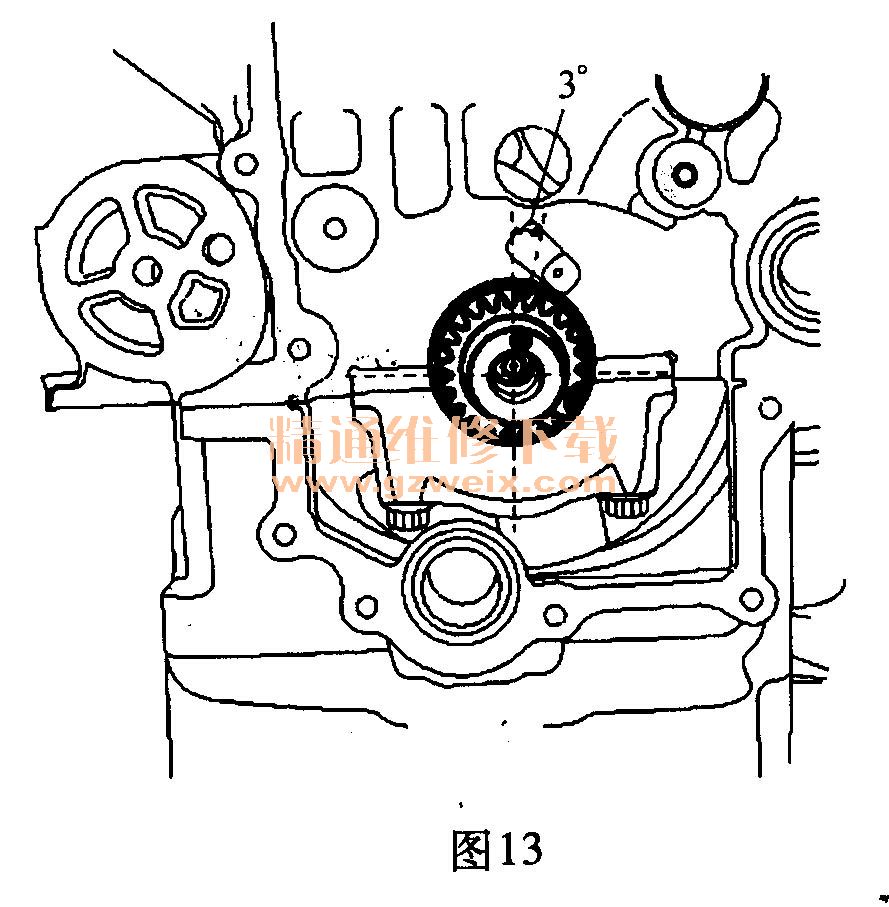

    (1)将曲轴的定位销设置在约距垂直中心线3“的位置,如图13所示。

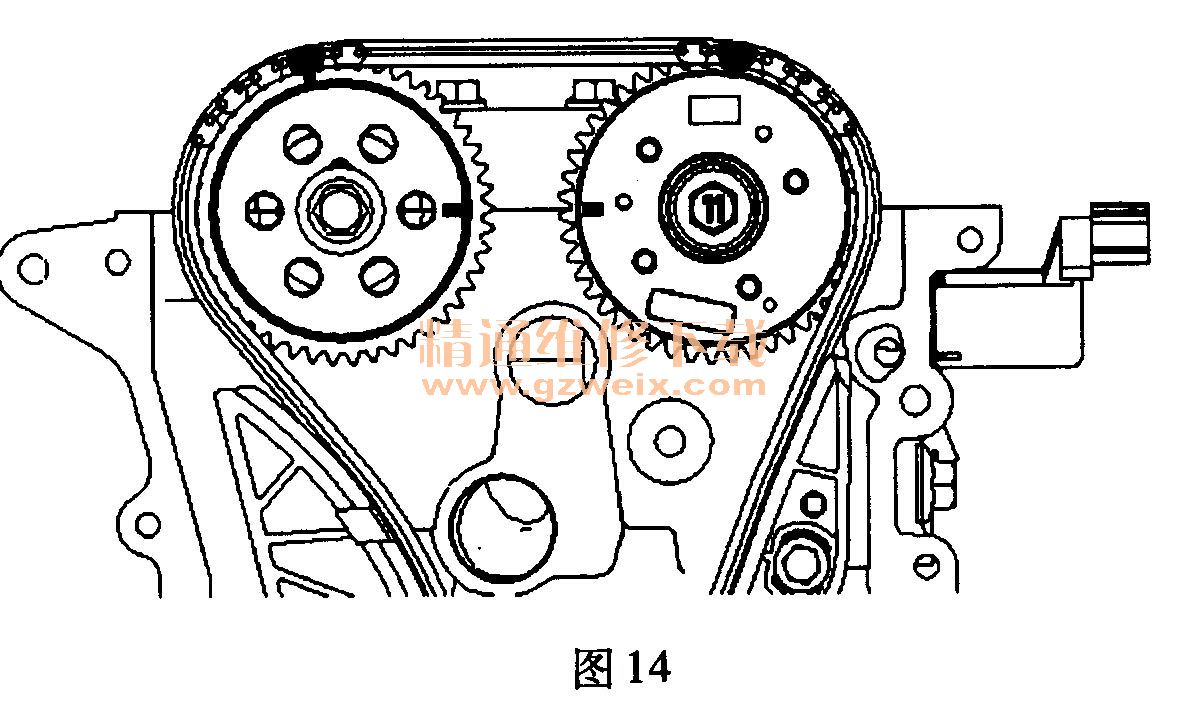

    (2)对齐曲轴链轮正时标记和气缸盖的上表面,将1号气缸设置在TDC位置,如图14所示。

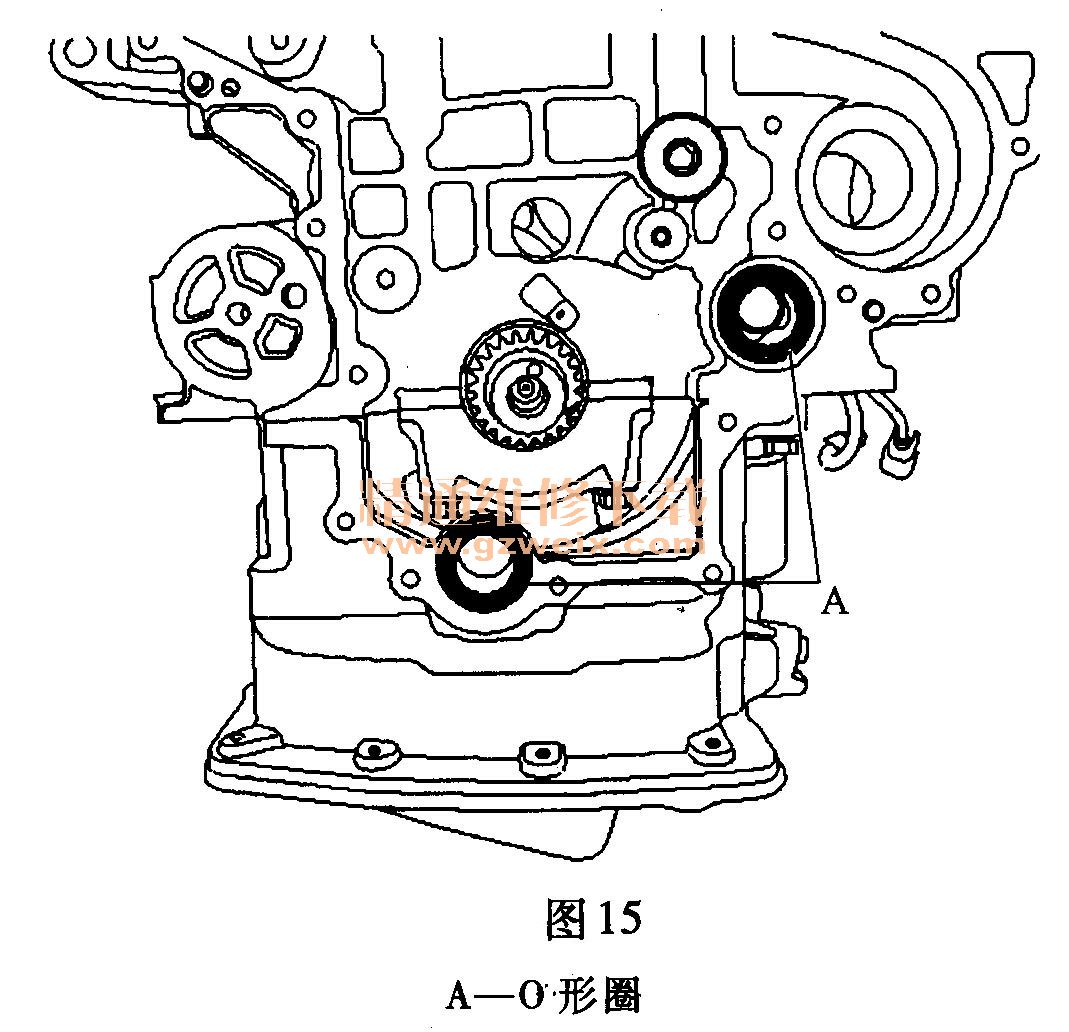

    (3)安装新O形圈A,如图15所示。

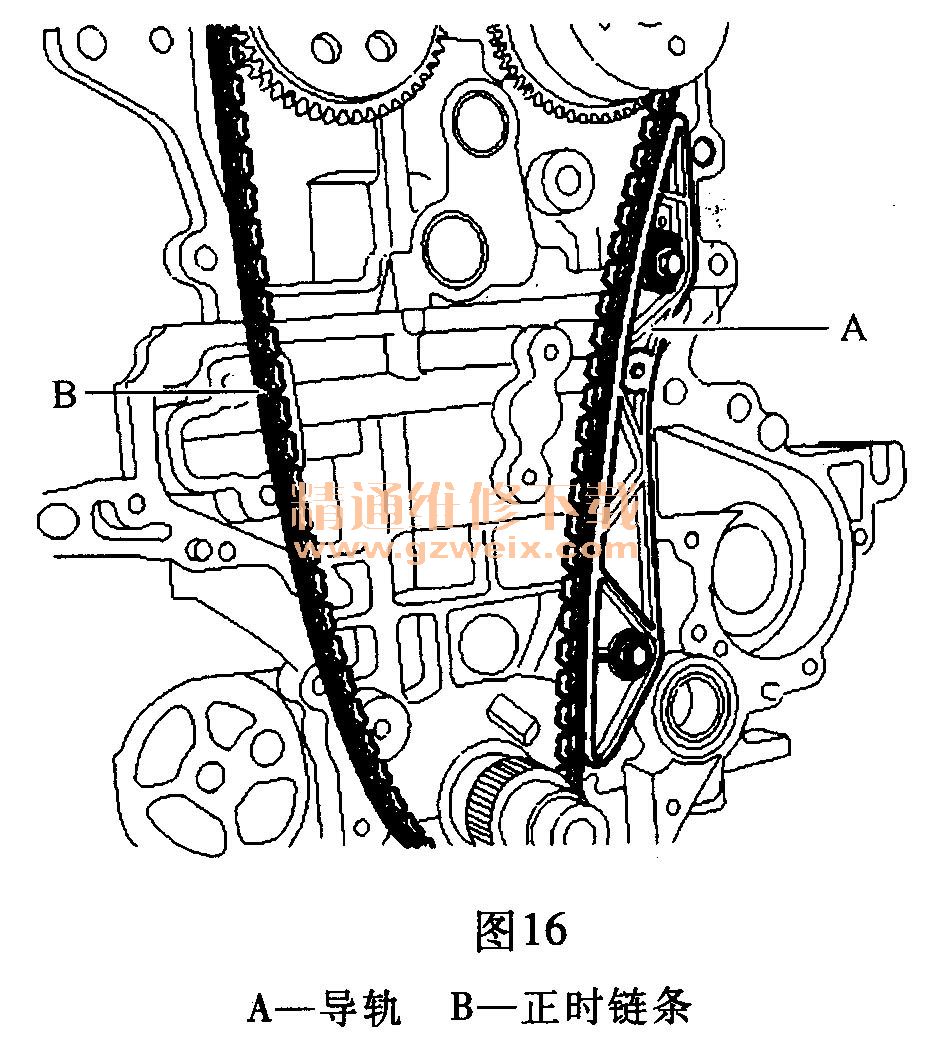

    (4)安装正时链条导轨A和正时链条B,如图16所示。

    提示:
    1)安装正时链时,对齐链轮和链条上的正时标记。
    2)链条安装顺序:曲轴链轮→正时链导轨→进气凸轮轴链轮→排气凸轮轴链轮。

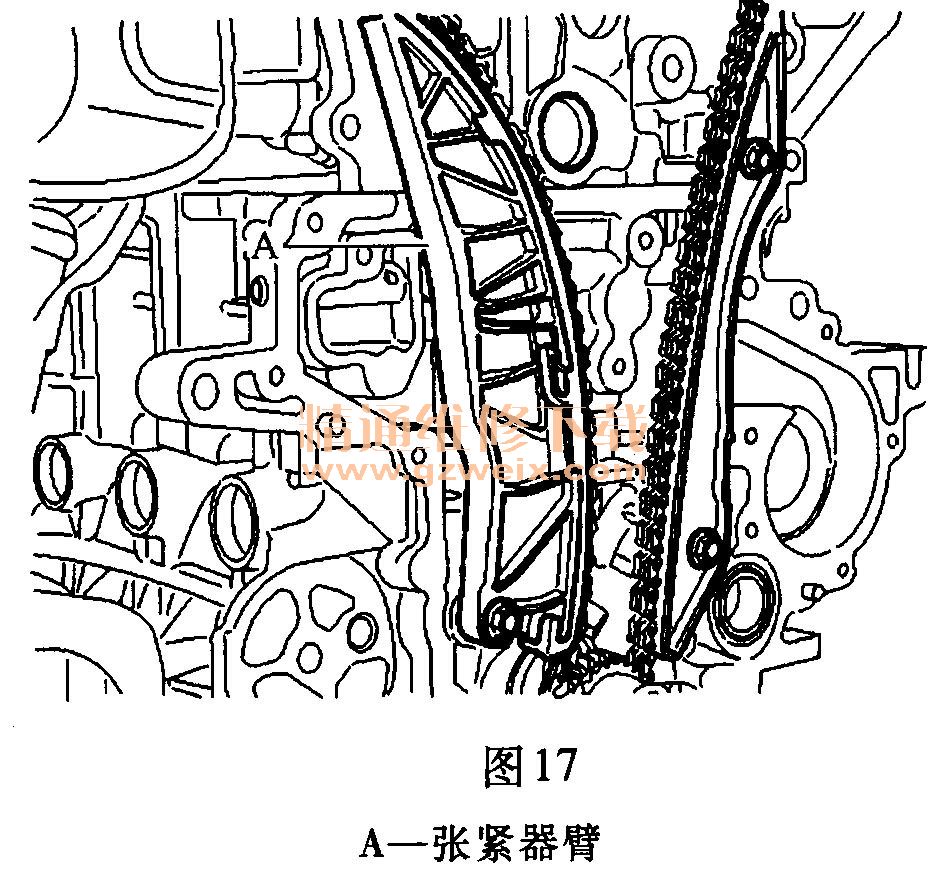

    (5)安装链条张紧器臂A,如图17所示。

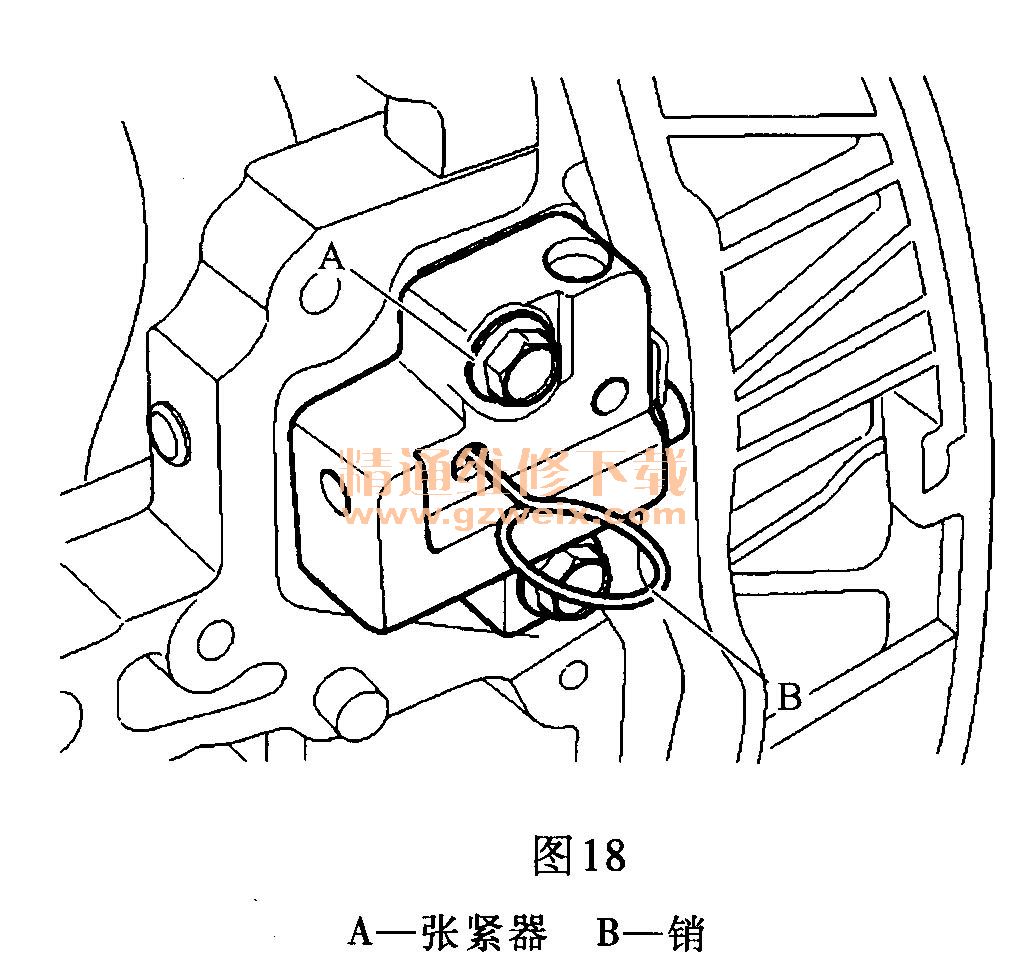

    (6)安装液压张紧器A,拆卸销B以释放链条张紧器,如图18所示。

    注意:重新检查曲轴和凸轮轴上的上止点标记。

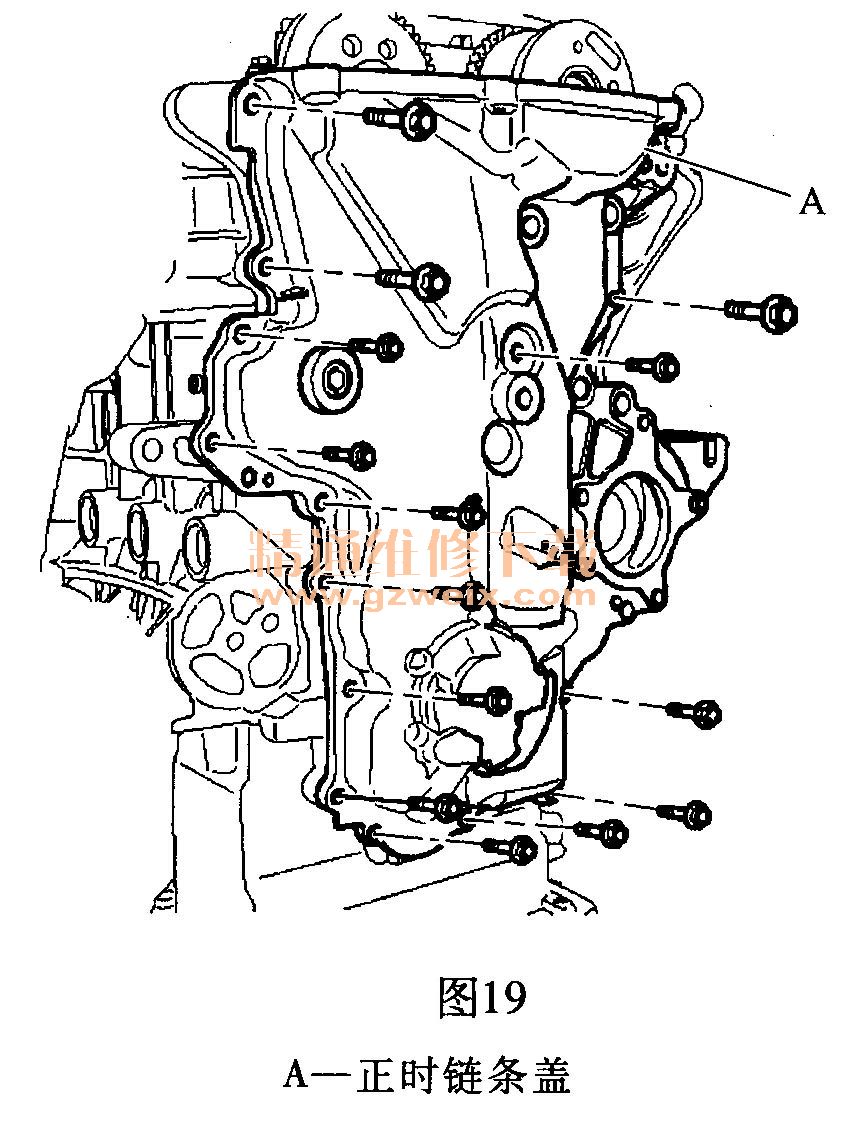

    (7)安装正时链条盖,如图19所示。
