(9)拆卸凸轮轴位置传感器，如图23所示。

    (10)固定凸轮轴，拆卸进气凸轮轴链轮和排气凸轮轴链轮，如图24所示。

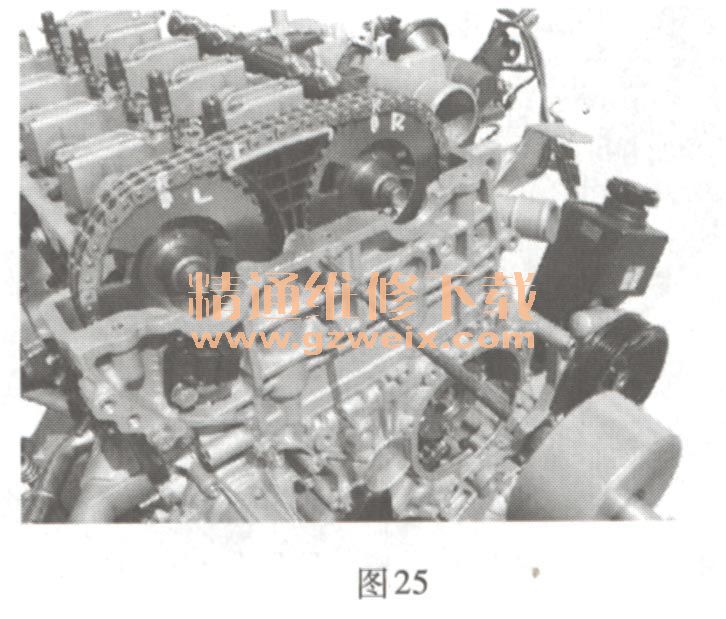

    (11)使用滑动锤拆卸上导轨板，如图25所示。

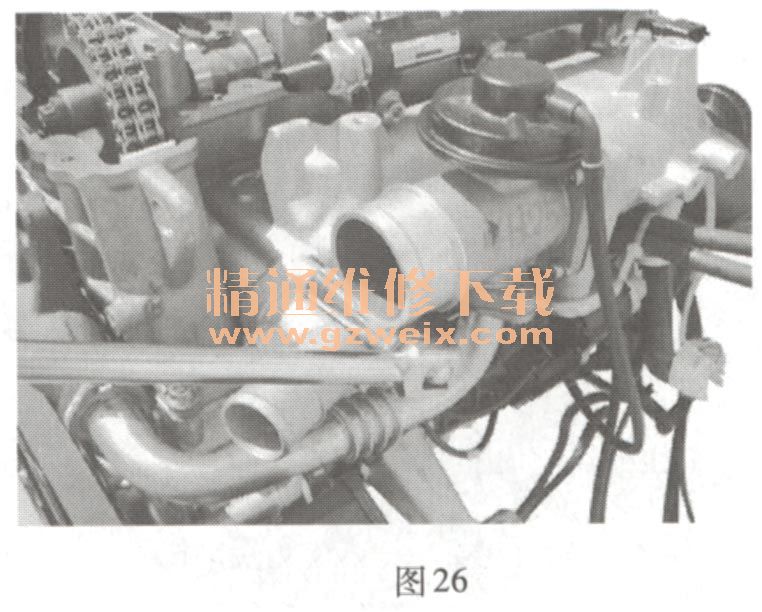

    (12)拆卸机油冷卸器和进气歧管，如图26所示。

    (13)按照图27中所示的顺序，拆卸气缸盖螺栓。

    (14)拆下气缸盖总成。
    (15)拆卸油底壳。
    (16)使用滑动锤拆卸链条导轨板。
    (17)拆卸链条盖，如图28所示。

    (18)拆卸机油泵驱动链轮。
    (19)使用螺钉旋具推动回位弹簧，拆卸上导轨板。

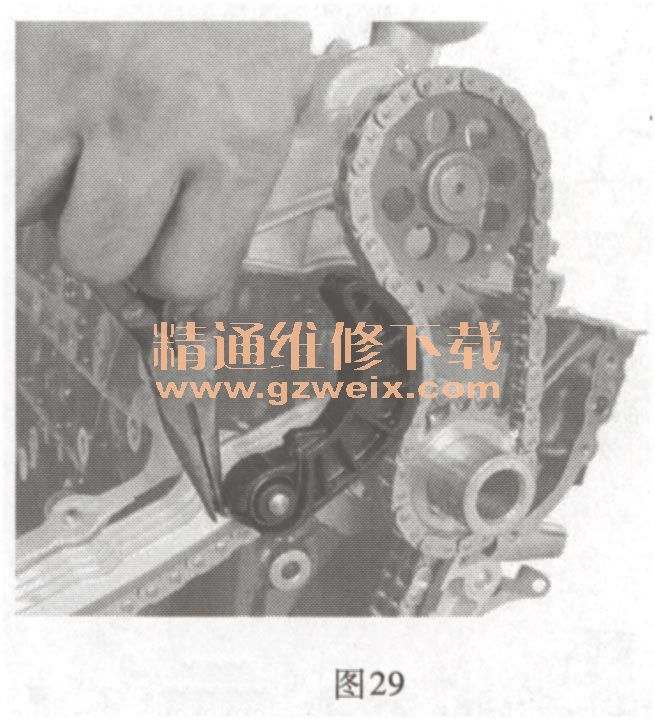

    (20)拆卸下导轨板，如图29所示。

    (21)拆卸机油泵传动链条。
    (22)拆卸张紧器导轨板，如图30所示。

    (23)拆卸正时链条。
    (24)按拆卸的相反顺序安装。
