双龙2. 0T DOHC共轨柴油发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-26 13:45:55

    (一)正时系统部件(图16)

    (二)正时标记示意图(图17)

    (1)检查链条上的标记(金色标记)
    (2)将两个连续的链节标记对齐曲轴链轮上的标记(△)
    (3)对齐链节标记和各凸轮轴链轮(进气和排气)正时标记(△)
    (4)对齐另一个链节标记和高压泵链轮标记(△)。

    (三)拆卸方法
    (1)分离蓄电池负极导线。
     (2)拆卸EGR管,如图18所示。

    (3)分离喷油器燃油管路、连接器和预热塞连接器。
    (4)拆卸气缸盖罩。
    (5)旋转曲轴,对齐曲轴带轮上的OT标记,如图19所示。

    (6)在正时链条、进气凸轮轴链轮和排气凸轮轴链轮上做标记,以便安装时设定正时,如图20所示。

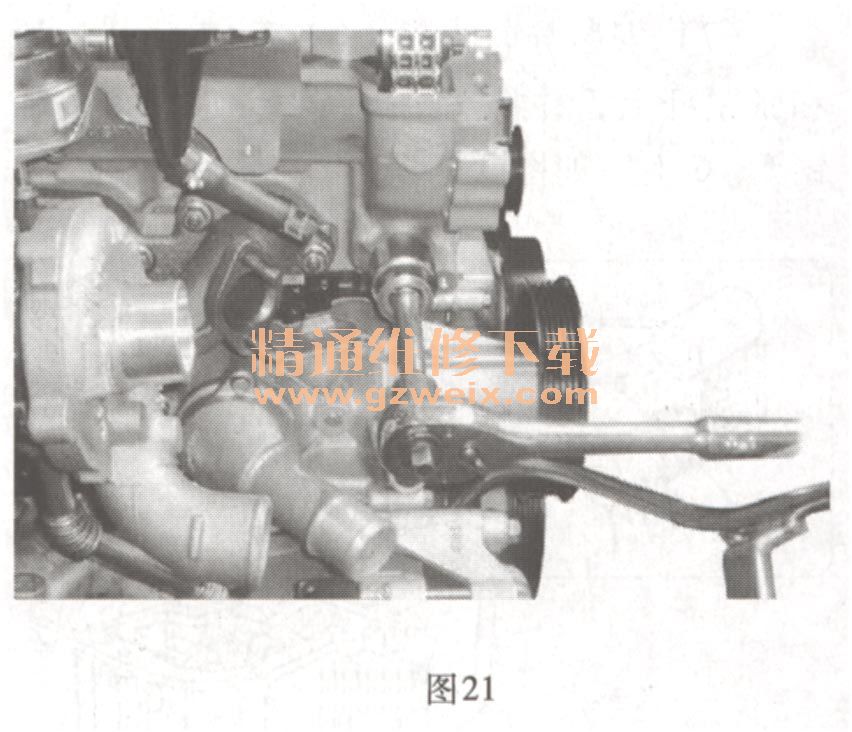

    (7)拆卸EGR管和量油尺后,拆卸链条张紧器,如图21所示。

    (8)拆卸高压泵。并在高压泵链轮上做标记,如图22所示。

[1] [2]  下一页
