（二）正时部件的安装
    正时部件的安装步骤和方法如下。
    1．安装自动张紧器。如果定位销已插入，杆的凸出量应为5 mm。
    （1）如果自动张紧器杆保持全部伸出，则根据以下步骤调整。

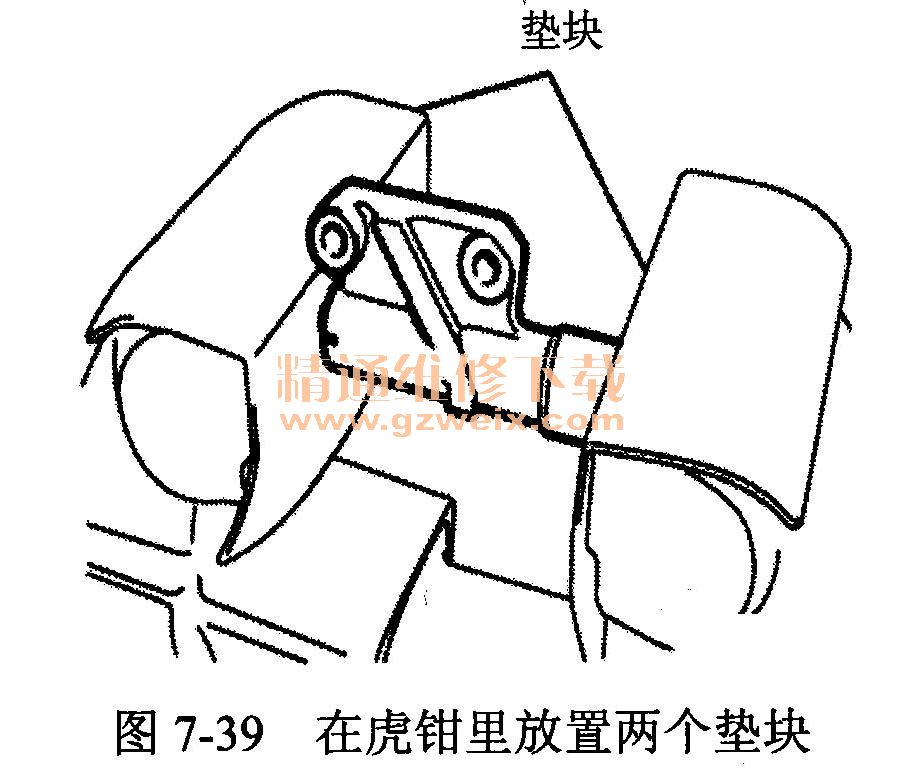

    （2）如图7-39所示，在虎钳里放置两个垫块，然后将自动张紧器放在虎钳里。

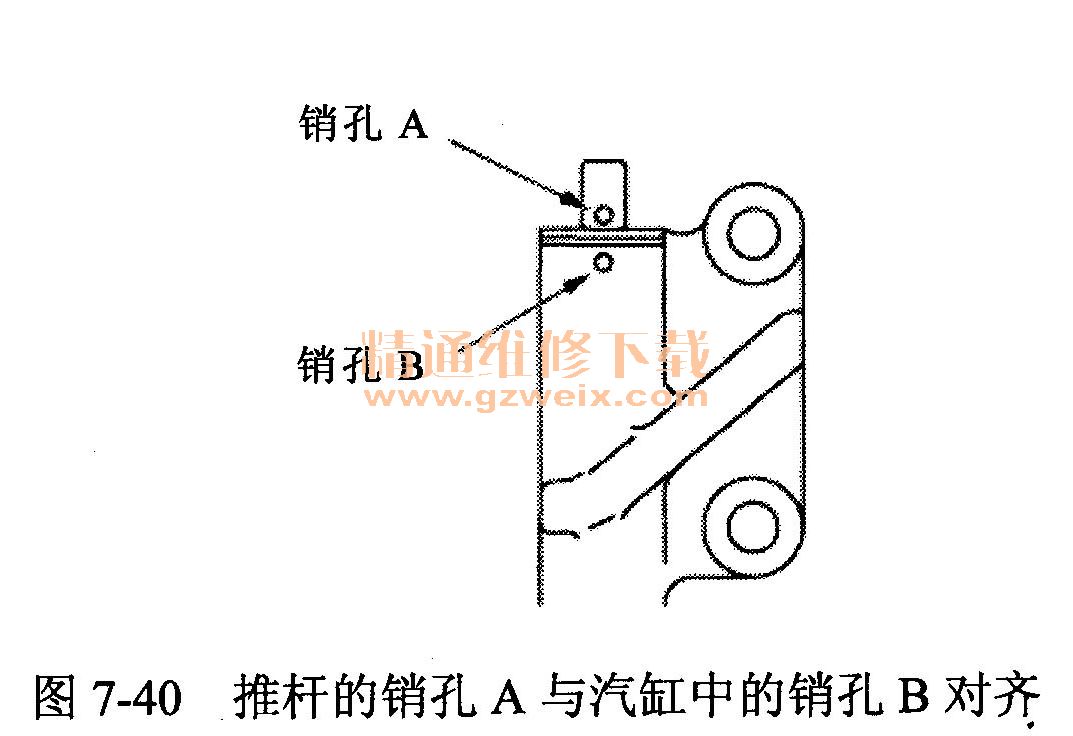

    （3）慢慢压缩自动张紧器的推杆，直至推杆的销孔A与汽缸中的销孔B对齐，如图7-40所示。

    （4）一旦对齐，将定位销插入销孔。
    注：如果更换自动张紧器，则销已插入新件的销孔。

2．按以下方法安装自动张紧器

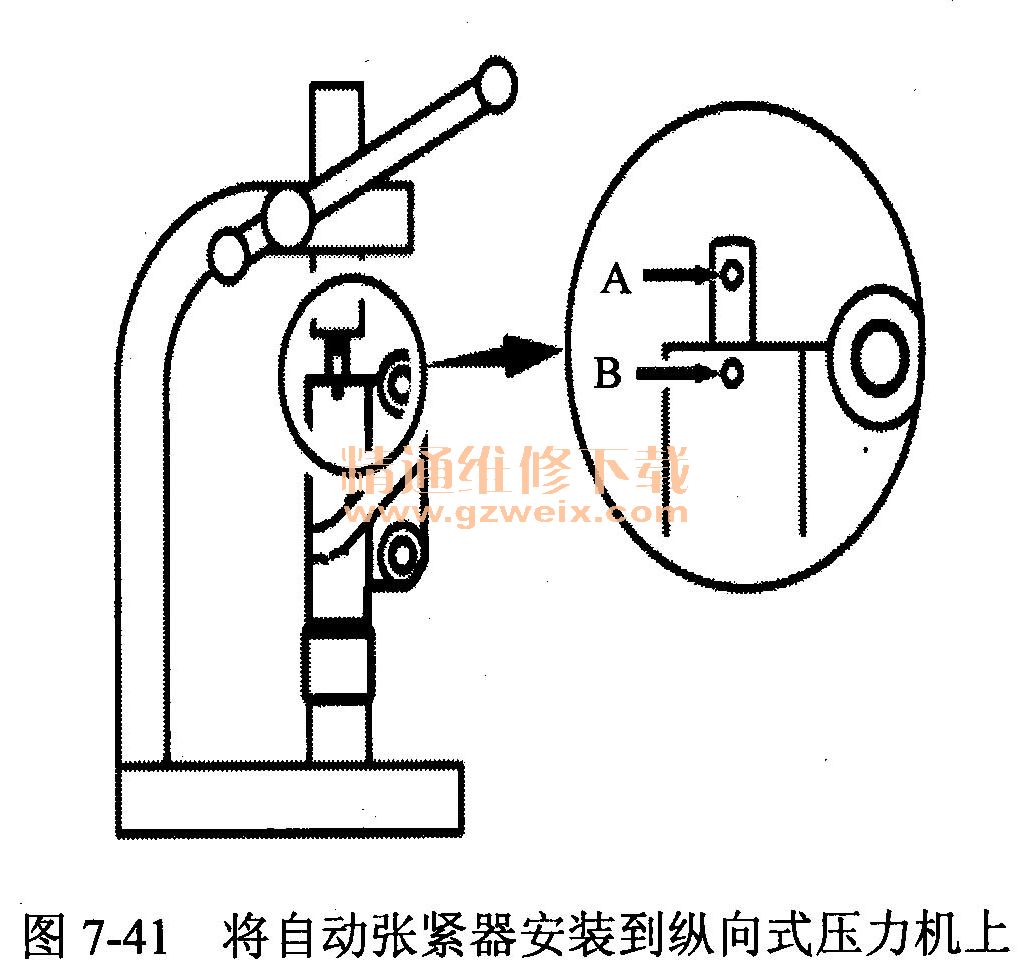

    （1）如图7-41所示，将自动张紧器安装到纵向式压力机上。

    （2）用纵向式压力机逐渐地压入杆，直至杆上的定位孔A与圆柱体上的定位孔B对齐。
    （3）将定位销插入定位孔。该自动张紧器定位销将在正时带的校正中用到。

    3．按以下方法安装正时带。如果定位销已插入，杆的凸出量为5 mm。
    （1）对齐凸轮轴链轮上的正时标记与气门室盖上的正时标记，以及曲轴链轮上的正时标记与缸体上的正时标记。
    （2）安装正时带时，应使各链轮和皮带轮之间的正时带没有偏斜。安装顺序为：
    ①曲轴链轮
    ②张紧装置皮带轮
    ③凸轮轴链轮（左汽缸组）
    ④水泵皮带轮
    ⑤凸轮轴链轮（右汽缸组）
    ⑥张紧轮

      （3）逆时针转动凸轮轴链轮（右汽缸组）直至正时带的张力侧稳固地伸展开。再次检查所有的正时标记。

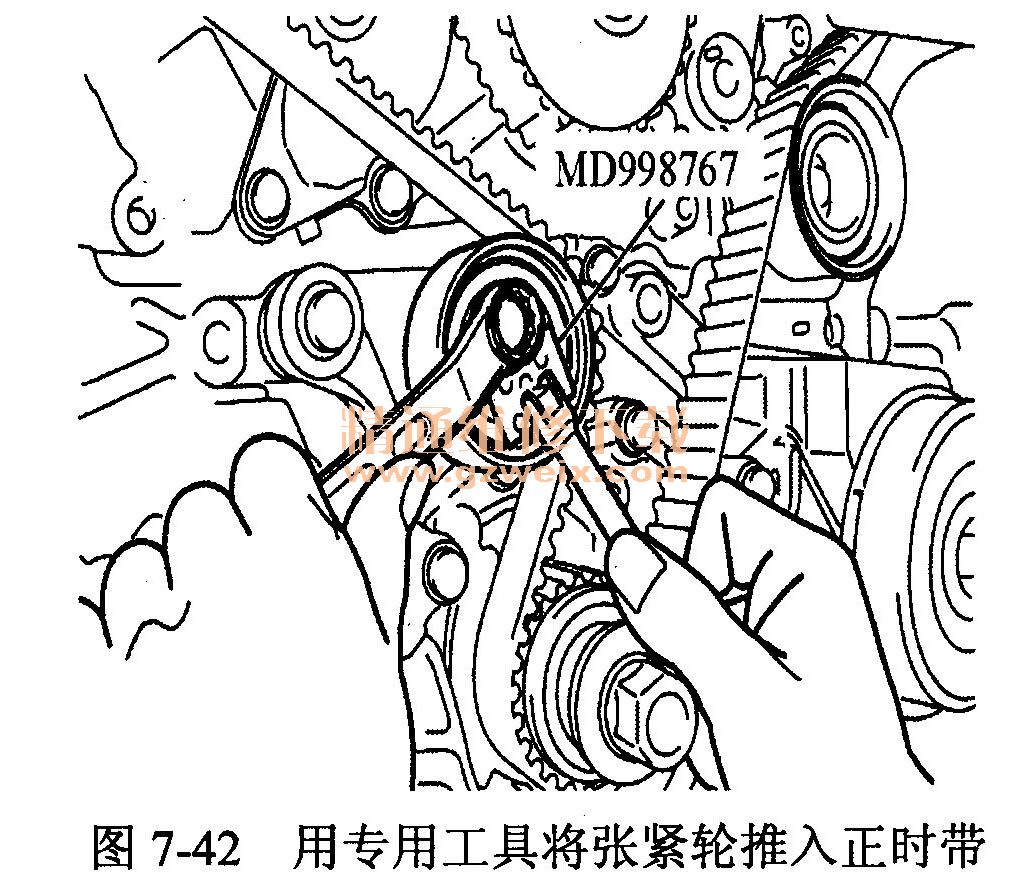

      （4）用专用工具MD998767将张紧轮推入正时带，然后暂时拧紧中央螺栓，如图7-42所示。

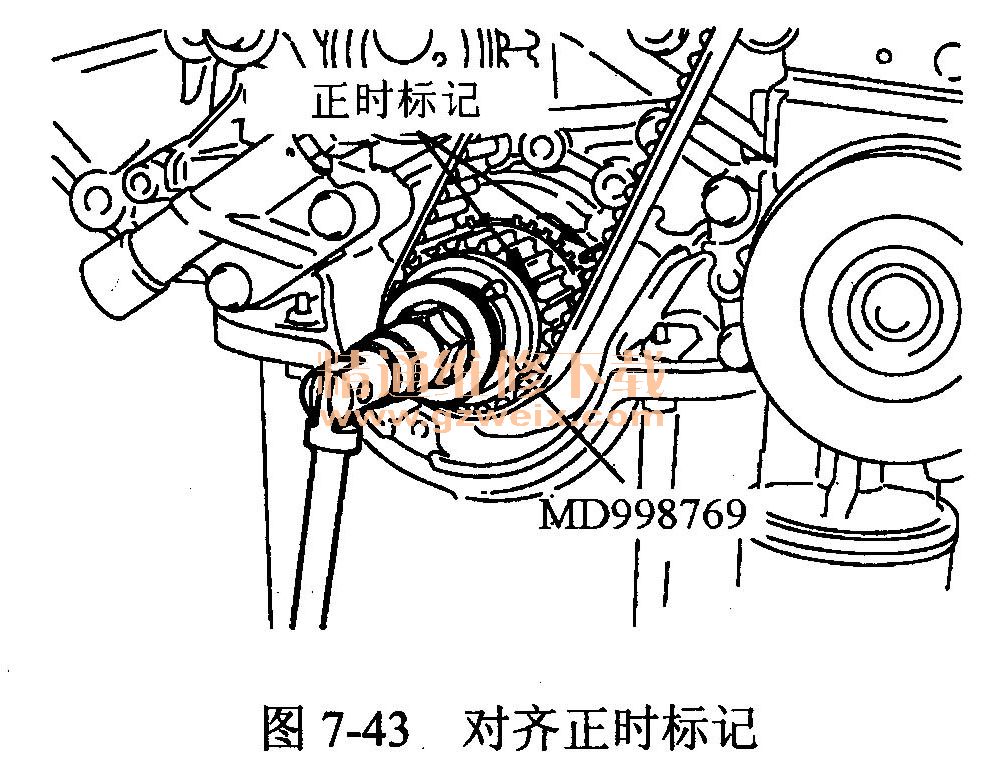

    （5）用专用工具MD998769逆时针转动曲轴1/4圈，然后再顺时针转动，直至对齐正时标记，如图7-43所示。

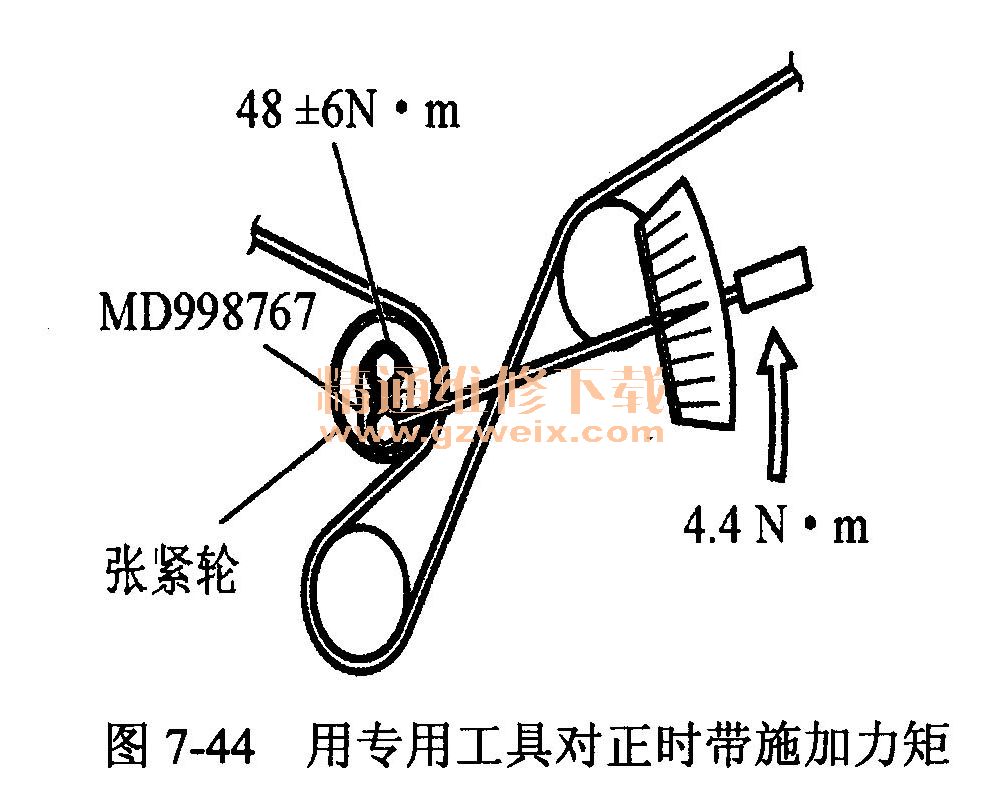

      （6）松开张紧轮中央螺栓。用专用工具MD998767和扭矩扳手对正时带施加力矩，如图7-44所示。然后将中央螺栓拧紧至规定力矩。

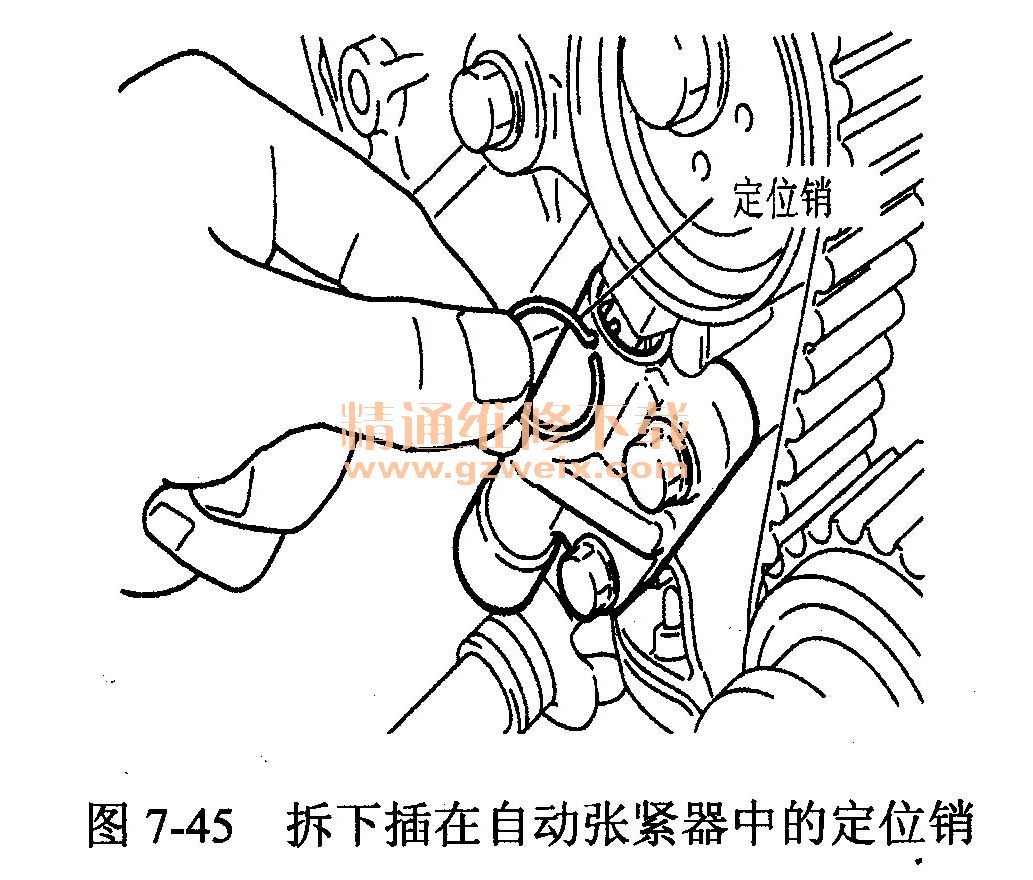

    （7）拆下插在自动张紧器中的定位销，如图7-45所示。

    （8）顺时针转动曲轴两次，以对齐正时标记。

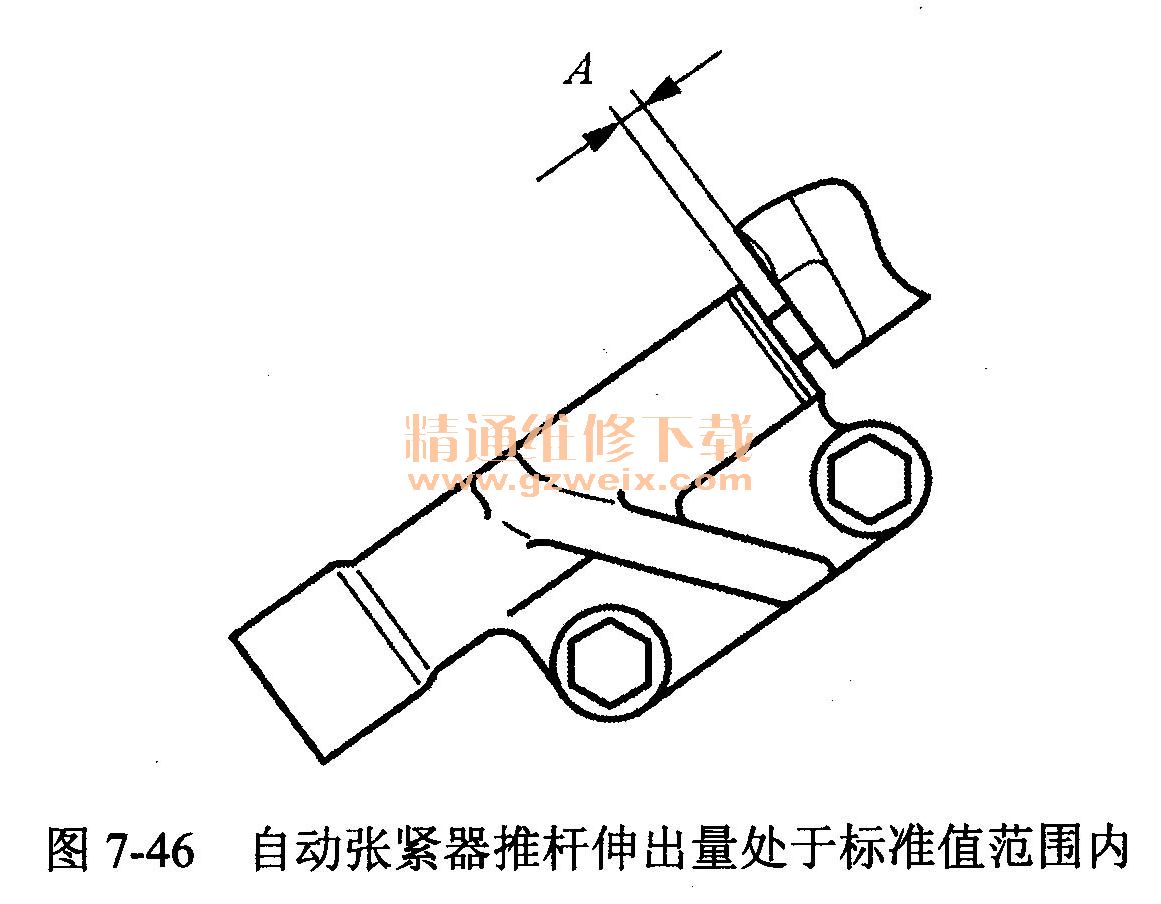

    （9）等待至少5分钟，然后检查确认自动张紧器推杆伸出量处于标准值范围内，如图7-46所示。

    （10）若自动张紧器推标伸出量不在标准值范围内，重复之前的步骤（1）～（（8）。
    （11）再次检查并确认链轮上的正时标记均已对齐。
