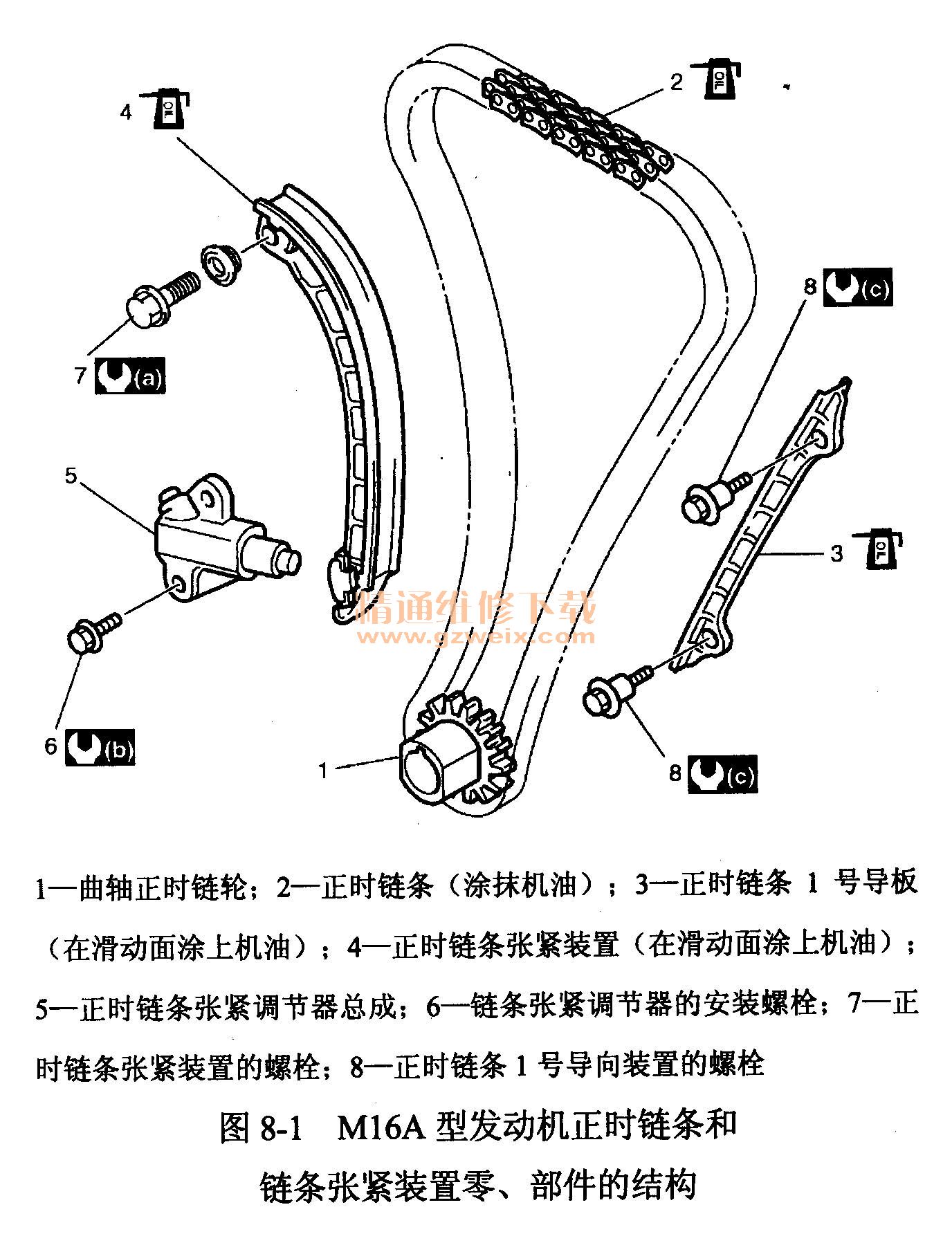

M 16A型发动机正时链条和链条张紧装置零、部件的结构如图8-1所示。
（一）正时系统的拆卸方法
注意：拆下正时链条后，切勿将曲轴和凸轮轴独立地转动至超过“安装”中所述的允许转动范围。否则的话，活塞和气门之间以及气门本身可能会受到影响，并且可能会损坏与活塞和气门有关的零、部件。

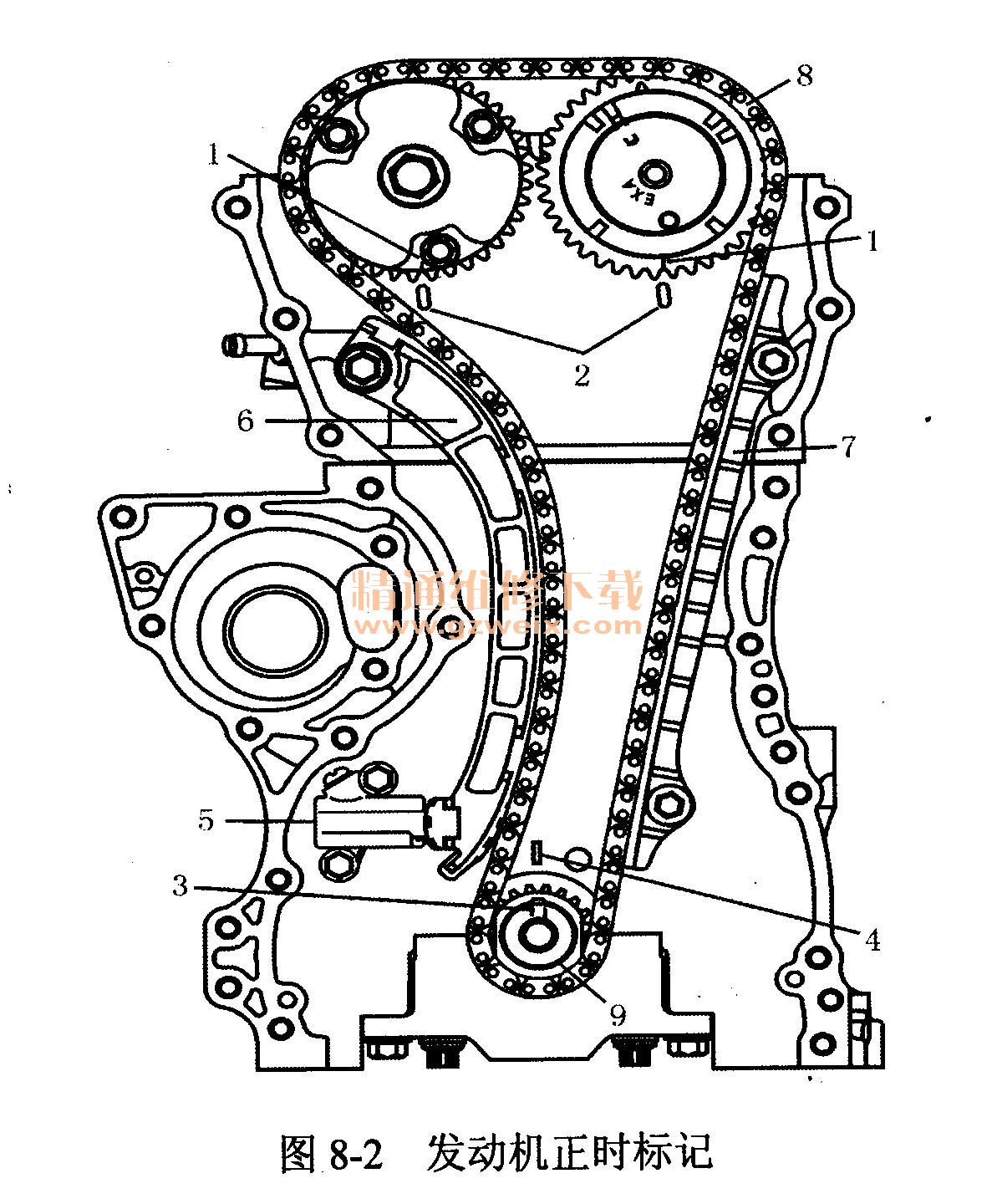

1．拆卸正时链条室盖。发动机正时标记如图8-2中1-9所示。
2．通过转动曲轴，将进气和排气凸轮轴正时链轮标记分别与汽缸盖的切口对准，并将曲轴链轮键与缸体4的切口对准。
3．拆下正时链条张紧装置调节器总成5。
4．拆下正时链条张紧装置6。
5．拆下正时链条1号导向装置7。
6．拆下正时链条8及曲轴正时链轮9。
