（三）正时系统部件的安装
正时系统部件的安装步骤和方法如下。

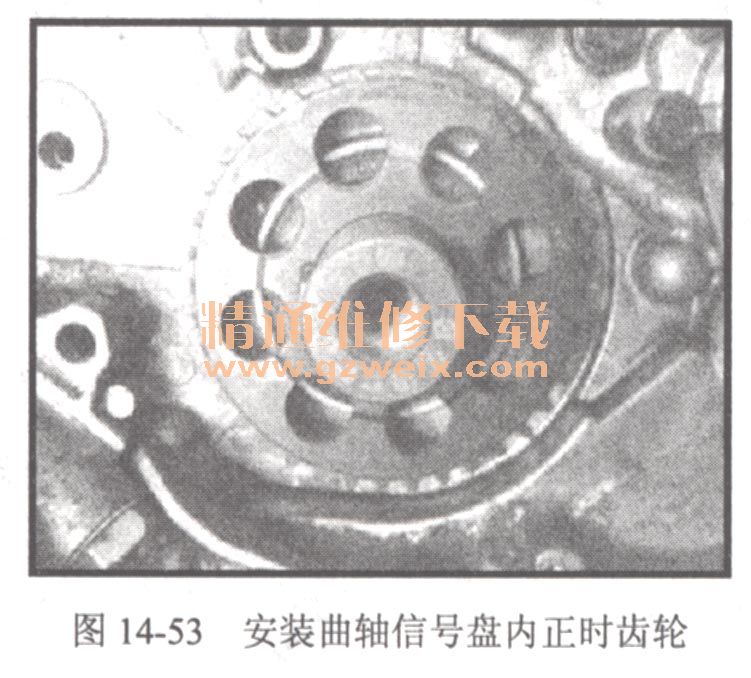

1．安装曲轴信号盘内正时齿轮，转动曲轴齿轮对正缸体上的正时标记，确保1号缸活塞处于压缩上止点，如图14-53所示。
2．安装右平衡轴齿轮，并对正缸体上的正时标记，如图14-54所示。

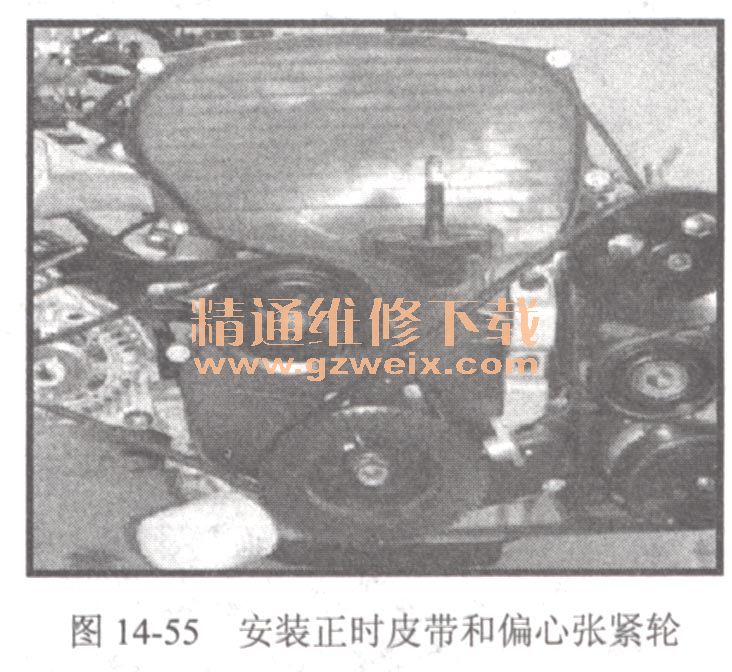

3．安装正时皮带和偏心张紧轮，如图14-55所示，用手压张紧轮，拧紧固定螺栓。
注意：偏心轮安装时法兰要面向前面。拧螺栓时不要转动平衡轴，否则皮带会过紧。
4．检查皮带张紧情况，如图14-56所示，当用手指按压皮带时，皮带的偏移量应为5-7 mm；以下是用量具来测量张紧力时的标准值。
测量范围：139 mm
压力：0.42 kg/cm2
力矩：50～100 N·m
5．上紧右平衡轴齿轮固定螺栓。
6．安装
曲轴位置传感器信号盘和正时皮带轮。
注意：切勿将传感器叶片装反，否则会导致皮带意外断裂。
7．安装曲轴正时齿轮挡块和螺栓，并拧紧螺栓。
8．安装凸轮轴皮带齿轮，对正汽缸盖罩上的正时标记，如图14-57所示，上紧螺栓。
注意：此时凸轮轴齿轮的定位销位于正上方位置。

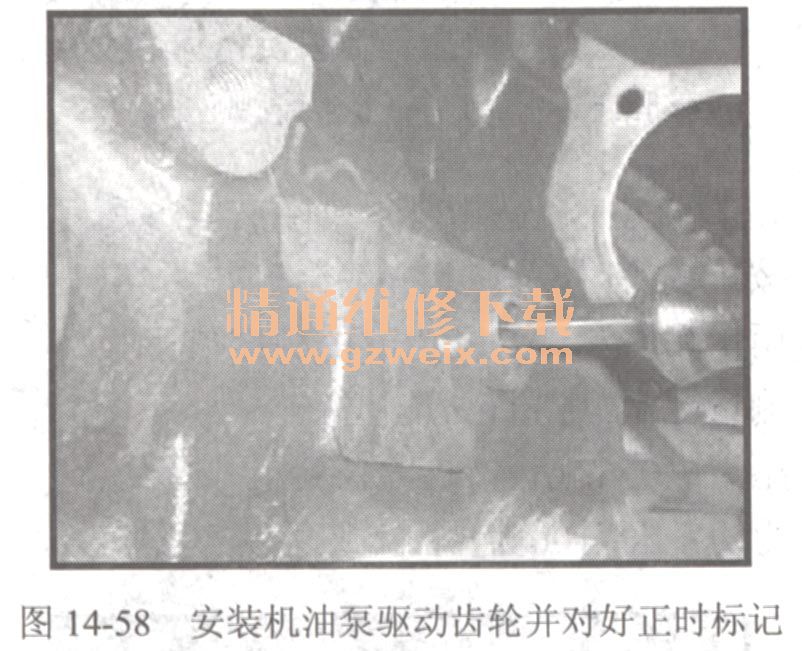

9．安装机油泵驱动齿轮并对好正时标记，如图14-58所示。用螺丝刀从观察孔卡住平衡轴，上紧驱动齿轮栓。
10．用台虎钳缓慢地压紧自动张紧器，如图14-59所示，直到外壳上的孔和柱塞上的孔对齐，并插进卡销卡住。将张紧器安装到机体上。
11．按皮带运行方向将皮带依次围绕在正时齿轮和张紧轮上，顺序为、曲轴正时齿轮→油泵齿轮→惰轮→排气凸轮轴齿轮→进气凸轮轴齿轮→张紧轮。皮带的安装如图14-60所示。
12．拔掉自动张紧器的卡销，取出平衡轴插孔里的螺丝刀，装上螺塞（要涂密封胶）。
13．转动曲轴几圈，检查正时标记是否对正，测量自动张紧器顶杆顶部伸出的距离。标准值为5.5～9 mm。

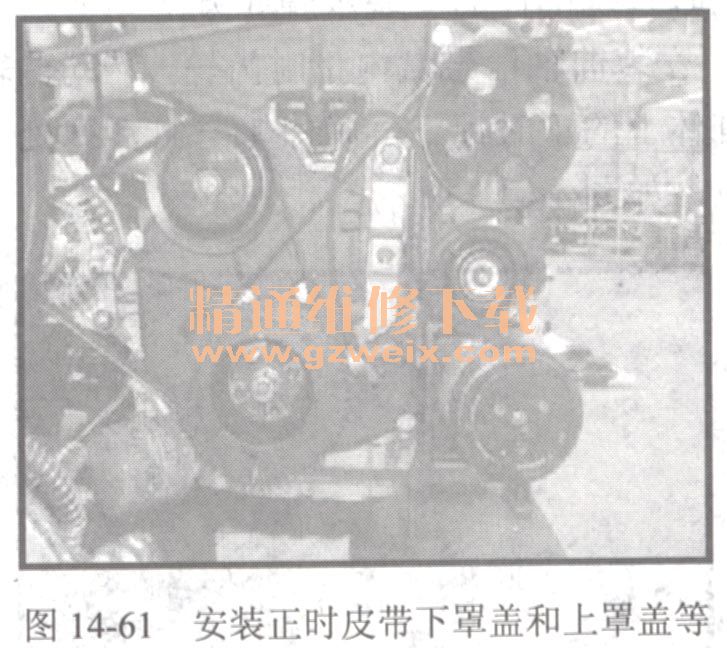

14．安装正时皮带下罩盖和上罩盖，上紧螺栓，如图14-61所示。
15．安装
曲轴位置传感器固定支架，拧紧两个固定螺栓。
