江淮宾悦轿车喇叭间歇性自动鸣响
来源:本站收集  作者:佚名  2015-07-19 08:30:13

    一辆行驶里程约6.7万km,发动机型号为HFC4GA3-C的2012款江淮宾悦轿车。该车喇叭间歇性自动鸣响。

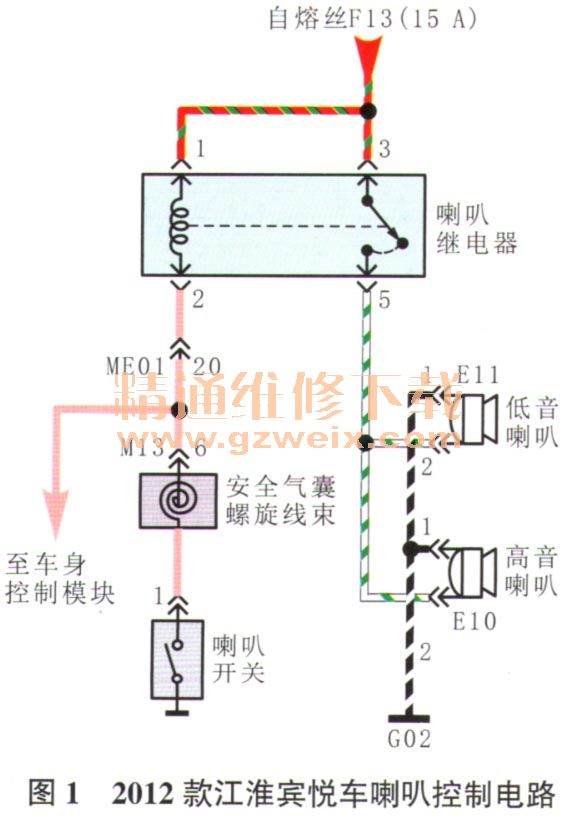

    检测分析:检查发现,喇叭继电器会间歇性吸合,这说明喇叭继电器线圈的控制线路间歇性搭铁。结合图1分析,推断可能的故障原因有:喇叭开关损坏;安全气囊螺旋线束损坏;车身控制模块损坏;相关线路对搭铁短路。

    断开喇叭开关及安全气囊螺旋线束的导线连接器,喇叭仍间歇性鸣响;接着又依次断开车身控制模块(位于驾驶人侧座椅下方)的导线连接器和导线连接器ME01,但故障依旧。上述检测结果说明喇叭继电器与导线连接器ME01间的线路对搭铁短路。进一步检查发现,由于发动机线束与蓄电池托盘边角发生干涉,使线束破损(图2),导致喇叭继电器线圈的控制线(粉色)与搭铁线(棕色)短路,以致喇叭继电器间歇性吸合,喇叭间歇性鸣响。

    排除方法:修复破损的发动机线束并重新固定。
